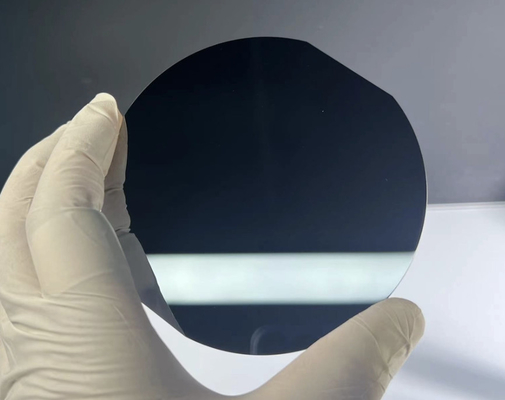

4' 6' AIN em substratos de silício SSP DSP semicondutores Wafers 100nm 200nm camada

O Nitruro de Alumínio em Wafers de Silício é um novo tipo de material semicondutor que oferece propriedades únicas.A cerâmica de nitreto de alumínio tem uma baixa constante dielétrica e excelentes propriedades mecânicasÉ não tóxico e tem um coeficiente de expansão linear semelhante ao do silício.Esta combinação de propriedades torna o nitreto de alumínio um material ideal para muitas aplicações eletrônicasUma película fina de nitreto de alumínio é uma forma de material semicondutor.Também é resistente a eletromagnéticos e tem um ponto de ebulição elevadoComo resultado, é comumente usado em telefones celulares e outros eletrônicos. No entanto, não é aconselhável processar nitreto de alumínio em wafers de silício sem aquecimento adequado.

Especificações:

• Área útil: 90%
• Espessura nominal de AlN: 200 nm ± 5%, filme de AlN não dopado revestido de um lado
• Superfície da frente: crescida
• Superfície traseira: Silício recebido
• Orientação AlN: plano C (001)
• Densidade de Macrodefeito: < 5 cm2
• Base da bolacha: Silício [111] tipo N, 2" de diâmetro x0,5 mm, Resistividade: <5 ohm-cm, um lado polido

Aplicação:

• O nitreto de alumínio em wafers de silício é um material de substrato ideal para muitas aplicações.Sua elevada condutividade térmica e baixa resistência tornam-no um material adequado para muitas aplicações eletrônicasIsto torna o nitruro de alumínio sobre silício a melhor escolha para eletrónica e é ecológico.
• Em comparação com o silício, o nitreto de alumínio no silício tem excelente condutividade elétrica e menor coeficiente de expansão térmica.Para além da electrónica, é também seguro para o ambiente.
• O nitreto de alumínio em wafers de silício é uma excelente alternativa ao óxido de berilio em aplicações eletrônicas.Este material semicondutor também pode ser usado em aplicações eletrônicas.
• O material é extremamente durável e é adequado para uma variedade de aplicações eletrónicas.Sua baixa condutividade térmica e seu alto isolamento elétrico fazem dele um excelente material para dispositivos eletrônicosAo contrário do silício, é não tóxico e fácil de fazer. Além de aplicações eletrônicas, também tem uma baixa constante dielétrica.
