Método Polytype Diamond Substrate Wafers For GaN Epitaxial de MPCVD

MPCVD Method Polytype Diamond Substrate Wafers For GaN Epitaxial
MPCVD Method Polytype Diamond Substrate Wafers For GaN Epitaxial MPCVD Method Polytype Diamond Substrate Wafers For GaN Epitaxial MPCVD Method Polytype Diamond Substrate Wafers For GaN Epitaxial MPCVD Method Polytype Diamond Substrate Wafers For GaN Epitaxial MPCVD Method Polytype Diamond Substrate Wafers For GaN Epitaxial

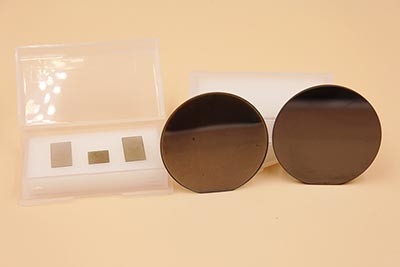

Imagem Grande :  Método Polytype Diamond Substrate Wafers For GaN Epitaxial de MPCVD

Detalhes do produto:
Lugar de origem: China
Marca: ZMSH
Certificação: ROHS
Número do modelo: substrato de diamante
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 peça
Preço: by size
Detalhes da embalagem: única caixa do recipiente da bolacha
Tempo de entrega: 2-6weeks
Termos de pagamento: T/T, Western Union
Descrição de produto detalhada
Material: Dissipador de calor do diamante Espessura: 0~1mm
Tamanho: ~2inch Condutibilidade térmica: >1200W/m.k
Ra: <1nm Vantagem1: Alta Condutividade Térmica
Vantagem: Resistência à corrosão Dureza: 81±18GPa
Destacar:

Polytype Diamond Substrate Wafers

,

MPCVD Diamond Substrate Wafers

,

GaN Epitaxial Gallium Nitride Wafer

bolachas customzied de GaN& Diamond Heat Sink do método do tamanho MPCVD para a área térmica da gestão

Bolachas da carcaça do diamante do polytype do método de MPCVD para GaN epitaxial

O diamante tem a diferença de faixa larga, a condutibilidade térmica alta, a força de campo alta da divisão, a mobilidade de portador alta, a resistência de alta temperatura, a resistência do ácido e do alcaloide, a resistência de corrosão, a resistência de radiação e outras propriedades superiores
O poder superior, alta frequência, campos de alta temperatura joga um papel importante, e é considerado como um dos materiais largos os mais prometedores do semicondutor da diferença de faixa.

Vantagens do diamante
• Condutibilidade térmica da temperatura ambiente a mais alta de algum material (até 2000W/m.k) • Aspereza de superfície e nivelamento alto da superfície do crescimento •<1nm can="" be="" achieved=""> Isolação elétrica • Extremamente de pouco peso
• Força mecânica alta • • Inércia química e baixa toxicidade
• Vasta gama de espessuras disponíveis • Vasta gama de soluções da ligação do diamante


O diamante é um material super da dissipação de calor com desempenho excelente:
• O diamante tem a condutibilidade térmica a mais alta de todo o material na temperatura ambiente. E o calor é a razão importante da falha de produto eletrônica.

De acordo com estatísticas, a temperatura da junção de trabalho deixará cair baixo 10 que o ° C pode dobrar a vida do dispositivo. A condutibilidade térmica do diamante é 3 a 3 mais altos do que aquele de materiais térmicos comuns da gestão (tais como o cobre, o carboneto de silicone e o nitreto de alumínio)
10 vezes. Ao mesmo tempo, o diamante tem as vantagens da isolação de pouco peso, elétrica, força mecânica, baixa toxicidade e baixa constante dielétrica, que fazem o diamante, é uma escolha excelente de materiais da dissipação de calor.


• Dê o jogo completo ao desempenho térmico inerente do diamante, que resolverá facilmente de “o problema da dissipação calor” enfrentado pelo poder, por dispositivos de poder, etc. eletrônicos.

No volume, melhore a confiança e para aumentar a densidade de poder. Uma vez que o problema “térmico” é resolvido, o semicondutor estará melhorado igualmente significativamente eficazmente melhorando o desempenho da gestão térmica,
A vida útil e o poder do dispositivo, ao mesmo tempo, para reduzir extremamente os custos de operação.

Nossa vantagem dos produtos
capacidade de moedura 1.International e de lustro de condução, conseguindo a aspereza de superfície do Ra da superfície do crescimento < do 1nm
O depósito composto é um eficiente e o método fazendo à máquina preciso para a superfície nivelada atômica do diamante baseada no plasma ajudou à moedura e ao lustro. Para a carcaça do diamante de 2 polegadas, a superfície pode ser tornada áspero
A aspereza é reduzida dos dez dos micrômetros a menos do que 1nm. Esta tecnologia tem a eficiência alta da remoção, pode obter a superfície plana nivelada atômica, e não produz a superfície secundária.
Dano de superfície. Presentemente, somente alguns fabricantes têm a moedura de superfície super do diamante e o lustro ao Ra < ao 1nm, e o composto químico alcançou o nível principal internacional.


2.Ultra condutibilidade térmica alta, T C: 1000-2000 W/m.K
Quando a condutibilidade térmica é exigida ser 1000~2000 W/m K, o dissipador de calor do diamante é preferida e somente o material opcional do dissipador de calor. SMT composto pode ser determinado de acordo com exigências de cliente
Presentemente, três produtos padrão foram lançados: TC1200, TC 1500 e TC 1800.

3. Provide personalizou serviços tais como a espessura, o tamanho e a forma
A espessura do dissipador de calor depositado composto do diamante pode variar de 200 a 1000 mícrons, e o diâmetro pode alcançar 125 milímetros na primeira metade de 2022. Nós temos o corte do laser e capacidades de lustro fornecer clientes a forma geométrica, o nivelamento de superfície e baixa aspereza, assim como serviços da metalização que cumprem suas exigências específicas.

Aplicações típicas

Propriedades gerais do diamante

As propriedades as mais importantes de CVDdiamond são

dureza ✔Unsurpassed

condutibilidade térmica ✔Extremely alta

(>1800W/mK, cinco vezes isso do cobre)

transparência ótica da faixa do ✔Broad

✔Extremely quimicamente inerte:

Não afetado por algum ácido ou por outros produtos químicos

✔Graphitization somente em altas temperaturas mesmas

(T >700℃ em uma contenção do oxigênio

e 1500 em uma atmosfera inerte)

Aplicação: GaN no crescimento do diamante; Laser do semicondutor; Radar; Módulo ótico; computação de quantum; Dispositivo do hemt de GaN;

Soluções de Diamond Thermal Management

a condutibilidade ✔Thermal costurou para serir exigências do desempenho e do custo

tamanhos e formas do ✔Custom para sua solução específica

transparência ✔Optical quando necessário

✔Means para determinar o desempenho de ligamento da eficácia e da pilha

Detalhe da especificação do tamanho

Método Polytype Diamond Substrate Wafers For GaN Epitaxial de MPCVD 0

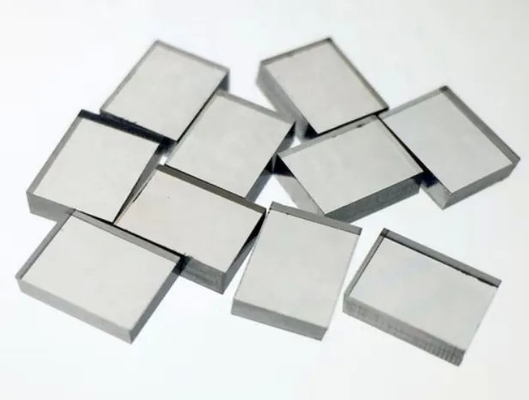

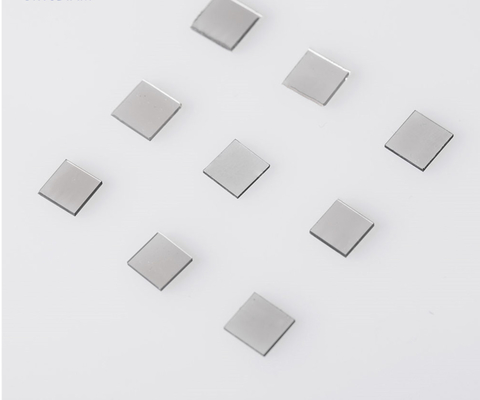

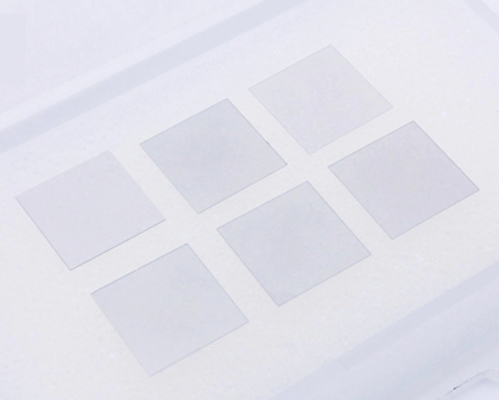

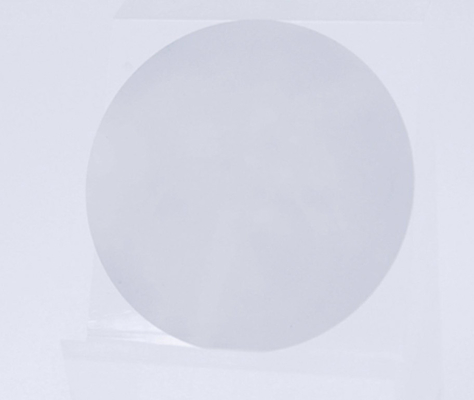

Os produtos mostram

Método Polytype Diamond Substrate Wafers For GaN Epitaxial de MPCVD 1

Método Polytype Diamond Substrate Wafers For GaN Epitaxial de MPCVD 2
