Detalhes do produto
Lugar de origem: China
Marca: zmsh
Certificação: ROHS
Número do modelo: GaN-EM-SIC
Termos de pagamento e envio
Quantidade de ordem mínima: 1pcs
Preço: by case

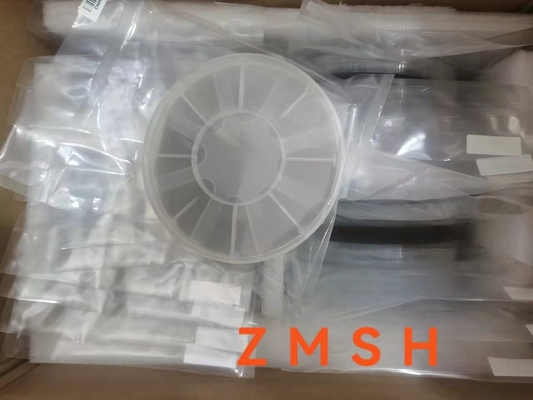

Detalhes da embalagem: única caixa da bolacha no quarto desinfetado de 100 categorias
Tempo de entrega: 2-4weeks
Termos de pagamento: L/C, T/T
Habilidade da fonte: 10PCS/month
Material: |
GaN-em-SIC |
indústria: |
Bolacha de semicondutor, diodo emissor de luz |
aplicação: |
dispositivo de semicondutor, bolacha do LD, bolacha do diodo emissor de luz, detector do explorador, |
Tipo: |
bolachas do epi |
Personalizado: |
APROVAÇÃO |
Tamanho: |
2inchx0.35mmt comum |
Espessura: |
350±50um |
Camada: |
1-25UM |
Densidade de deslocação: |
<1e7cm-2> |
Material: |
GaN-em-SIC |
indústria: |
Bolacha de semicondutor, diodo emissor de luz |
aplicação: |
dispositivo de semicondutor, bolacha do LD, bolacha do diodo emissor de luz, detector do explorador, |
Tipo: |
bolachas do epi |
Personalizado: |
APROVAÇÃO |
Tamanho: |
2inchx0.35mmt comum |
Espessura: |
350±50um |
Camada: |
1-25UM |
Densidade de deslocação: |
<1e7cm-2> |

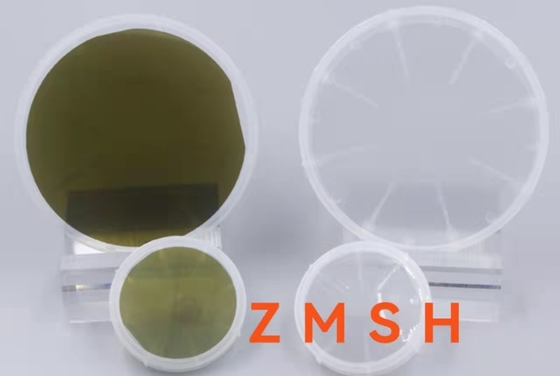

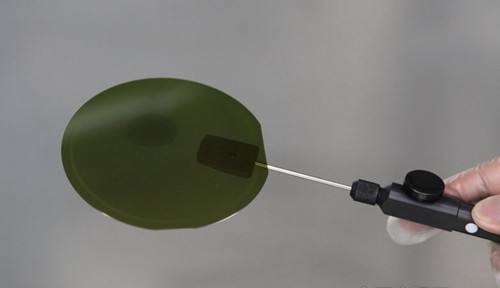

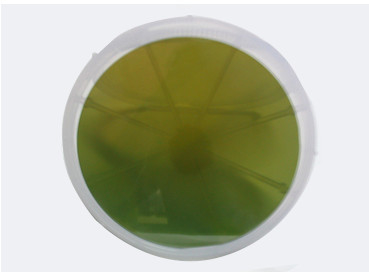

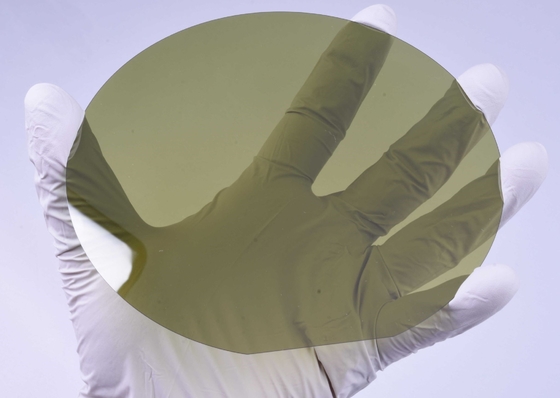

bolachas da camada do GaN-EM-si EPI das bolachas da camada de 4inch 6inch GaN-EM-SIC EPI
Aproximadamente GaN--GaN na característica de GaN-em-SIC introduza
Bolacha epitaxial de GaN: De acordo com as carcaças diferentes, é dividida principalmente em quatro tipos: GaN-em-si, GaN-em-SIC, GaN-em-safira, e GaN-em-GaN.
GaN-em-si: O rendimento atual da produção da indústria é baixo, mas há um potencial enorme para a redução de custo: porque o si é o material o mais maduro, defeito-o mais livre, e o mais barato da carcaça; ao mesmo tempo, o si pode ser expandido aos fabs da bolacha de 8 polegadas, reduz os custos de gastos de fabricação de unidade, de modo que o custo da bolacha seja somente um por cento daquele do sic baixo; a taxa de crescimento de si é 200 a 300 vezes que do material sic de cristal, e a diferença fabuloso correspondente da depreciação do equipamento e do consumo de energia no custo, bolachas epitaxial do GaN-em-si etc. são usados principalmente na fabricação de dispositivos eletrónicos do poder, e a tendência técnica é aperfeiçoar a tecnologia em grande escala da epitaxia.
GaN-em-SIC: Combinando a condutibilidade térmica excelente de sic com a densidade de poder superior e as capacidades de pequenas perdas de GaN, é um material apropriado para o RF. Limitado sic pela carcaça, o tamanho atual é limitado ainda a 4 polegadas e a 6 polegadas, e 8 polegadas não foram promovidas. As bolachas epitaxial de GaN-em-SIC são usadas principalmente para fabricar dispositivos da radiofrequência da micro-ondas.
GaN-em-safira: Usado principalmente no mercado do diodo emissor de luz, o tamanho do grosso da população é 4 polegadas, e a parte de mercado de microplaquetas do diodo emissor de luz de GaN em carcaças da safira alcançou mais de 90%.
GaN-em-GaN: O mercado da aplicação principal de GaN que usa carcaças homogêneas é lasers azuis/verdes, que são usados na exposição do laser, no armazenamento de laser, na iluminação do laser e nos outros campos.
Projeto e fabricação do dispositivo de GaN: Os dispositivos de GaN são divididos em dispositivos da radiofrequência e em dispositivos eletrónicos de poder. Os produtos do dispositivo da radiofrequência incluem o PA, os LNA, os interruptores, o MMICs, etc., que são orientados ao satélite da estação base, ao radar e aos outros mercados; os produtos do dispositivo eletrónico do poder incluem SBD, FET do normally-off. , Normal-no FET, no FET de Cascode e nos outros produtos para o carregamento sem fio, o interruptor de alimentação, o envelope que seguem, o inversor, o conversor e os outros mercados.
De acordo com o processo, é dividido em duas categorias: Processo da radiofrequência do HEMT, do HBT e SBD, processo do dispositivo eletrónico do poder de PowerFET.
Aplicações
Especificações para GaN--GaN em carcaças para cada categoria
|
4-6” GaN ON-SIC |
Artigo | Tipo: N-tipo SIC |
Tamanho das dimensões | ± 0.5mm de Ф 100.0mm |
Espessura da carcaça | 350 µm do ± 30 |
Orientação da carcaça | C-linha central 4°off (0001) |
Polonês | DSP |
Ra | <0> |
Estrutura de Epilyaer | 0.5um pGaN/20um iGaN/2um nGaN/FS-GaN |
Epi thickness/STD | 1~25um/<3> |
Aspereza | <0> |
Densidade de Discolation | <1x107cm-2> |
concentração de portador do pGaN | >1E17CM-3; |
concentração de portador do iGaN | > 1E17CM-3; |
concentração de portador do nGaN | >1E17CM-3; |
Área útil | Nível P >90%; R level>80%: Dlevel>70% (borda e exclusão macro dos defeitos) |
Nossos serviços
1. Fabricação e venda diretas da fábrica.
2. Rapidamente, citações exatas.
3. Responda-lhe dentro de 24 horários laborais.
4. ODM: O projeto personalizado está disponível.
5. Velocidade e entrega preciosa.
FAQ
Q: Há algum produto conservado em estoque ou padrão?
: Sim, tamanho comum como o tamanho padrão de like2inch 0.3mm sempre nos estoques.
Q: Como sobre a política das amostras?
: pesaroso, mas sugira que você possa comprar algum tamanho de 10x10mm para trás para o teste em primeiro lugar.
Q: Se mim colocam uma ordem agora, quanto tempo seria antes que eu obtiver a entrega?
: o tamanho padrão no estoque em 1weeks pode ser expressado após o pagamento.
e nosso termo do pagamento é depósito de 50% e esquerdo antes da entrega.
