2 polegadas DSP único Crystal Gallium Nitride Wafer Free que está GaN Substrates
  • 2 polegadas DSP único Crystal Gallium Nitride Wafer Free que está GaN Substrates
  • 2 polegadas DSP único Crystal Gallium Nitride Wafer Free que está GaN Substrates
  • 2 polegadas DSP único Crystal Gallium Nitride Wafer Free que está GaN Substrates

2 polegadas DSP único Crystal Gallium Nitride Wafer Free que está GaN Substrates

Lugar de origem China
Marca zmsh
Certificação ROHS
Número do modelo GaN--GaN No HEMT
Detalhes do produto
Material:
Bolacha de cristal do epi de GaN única
Indústria:
Bolacha de semicondutor, diodo emissor de luz, HEMT
Aplicação:
dispositivo de semicondutor, bolacha do LD, bolacha do diodo emissor de luz, detector do explorador,
Tipo:
N-tipo livre-stading GaN
Personalizado:
APROVAÇÃO
Tamanho:
2inchx0.35mmt comum
Espessura:
400±50um
Camada:
2-5um
Densidade de portador:
6E12-2E13;
Realçar:

Carcaça ereta livre do nitreto do gálio

,

Bolacha de DSP EPI

,

Único Crystal Gallium Wafer

Descrição do produto



B2inch GaN--GaN em bolachas verdes azuis do epi Micro-diodo emissor de luz em carcaças autônomas de GaN

2inch DSP SSP GaN--GaN em bolachas azuis do HEMT em carcaças autônomas de GaN



Aproximadamente GaN--GaN na característica introduza

Os dispositivos de poder verticais de GaN têm o potencial revolucionar a indústria do dispositivo de poder, especialmente nas aplicações com exigências de alta tensão, tais como dispositivos verticais de GaN acima de 600 V. segundo as propriedades físicas do material, os dispositivos de GaN têm uma mais baixa em-resistência em uma tensão de divisão dada do que dispositivos de poder silicone-baseados tradicionais e dispositivos de poder puros emergentes do carboneto de silicone. Os dispositivos de poder horizontais de GaN, isto é transistor altos da mobilidade do GaN-em-silicone (HEMTs), competem com os dispositivos do silicone no mercado de baixa voltagem, e GaN é superior, que igualmente prova a superioridade de materiais de GaN.
Os dispositivos de poder verticais de GaN são esperados competir com os dispositivos de poder puros do carboneto de silicone no mercado de alta tensão. Nos primeiros dois anos, sic os dispositivos ganharam uma determinada parte de mercado no mercado de alta tensão da aplicação, e algumas empresas expandiram uma produção de 6 polegadas e de 8 polegadas sic. Ao contrário, os dispositivos verticais de GaN não são ainda disponíveis no comércio, e muito poucos fornecedores podem crescer 4 bolachas de GaN da polegada de diâmetro. Aumentar a fonte das bolachas de alta qualidade de GaN é crítico ao desenvolvimento de dispositivos verticais de GaN.
Os dispositivos de poder de alta tensão fizeram do nitreto do gálio têm três vantagens potenciais:
1. Sob uma tensão de divisão dada, a em-resistência teórica é um ordem de grandeza menor. Consequentemente, menos poder é perdido dentro polariza e o uso eficaz da energia é mais alto.

Em segundo, sob a tensão e a em-resistência dadas de divisão, o tamanho do dispositivo fabricado é menor. Menor o tamanho do dispositivo, mais os dispositivos podem ser feitos de uma única bolacha, que reduza o custo. Além, a maioria de aplicações exigem microplaquetas menores.
3. o nitreto do gálio tem uma vantagem na frequência de funcionamento máxima do dispositivo, e a frequência é determinada pelas propriedades materiais e pelo projeto do dispositivo. Geralmente a frequência a mais alta do carboneto de silicone é sobre 1MHz ou menos, quando os dispositivos de poder fizeram do nitreto do gálio podem trabalhar em umas frequências mais altas, tais como dez do megahertz. Operar-se em umas frequências mais altas é benéfico para reduzir o tamanho de componentes passivos, reduzindo desse modo o tamanho, o peso e o custo do sistema de conversão do poder.
Os dispositivos verticais de GaN estão ainda na fase da investigação e desenvolvimento, e a indústria não alcançou ainda um consenso na estrutura do dispositivo de poder vertical ótimo de GaN. As três estruturas do dispositivo do grosso da população incluem o transistor vertical do elétron da abertura atual (CAVET), o transistor de efeito de campo da trincheira (FET da trincheira) e o transistor de efeito de campo da aleta (FET da aleta). Todas as estruturas do dispositivo contêm uma baixa camada N-lubrificada como a camada da tração. Esta camada é muito importante porque a espessura da camada da tração determina a tensão de divisão do dispositivo. Além, a concentração do elétron joga um papel em conseguir a mais baixa em-resistência teórica. papel importante.



Especificações para GaN--GaN em carcaças para cada categoria





Carcaças


N-tipo autônomo (Si-lubrificado) GaN
Artigo 2inch GaN--GaN em bolachas verdes azuis do epi Micro-diodo emissor de luz
Tamanho das dimensões ± 0.3mm de Ф 50.0mm
Espessura da carcaça 400 µm do ± 30
Orientação da carcaçaC-linha central (0001) para a M-linha central 0.55± 0.15°
PolonêsSSP ou DSP




Estrutura de Epilyaersem o tampão GaN cap/Al de SiNx (15~30%) GaN (em (17%))Interlayer/GaN Channel /C-doped GaN de AlN Barrier/1nm AlN
Epi thickness/STD 2~4.5um GaN Buffer layer/1nm AlN spacer/15-30nm (21nm preferiu) para AlGaN 4-10 (6preferred) para a camada do passivation do pecado do tampão layer/0~30nm do u-GaN de InAlN/2nm (3preferred)
AFM RMS <0>
Densidade de portador6E12~2E13;
Mobilidade de salão 1300-2200 cm2V-1s-1;
BVF lateral para 4um GaN: C, Lgd=15um (poder) >600@1uA /mm;
Rs (ohm/Sq) 200-450

Particels (>20um) <5pcs>
Área útil

Nível P >90%; R level>80%: Dlevel>70% (borda e exclusão macro dos defeitos)

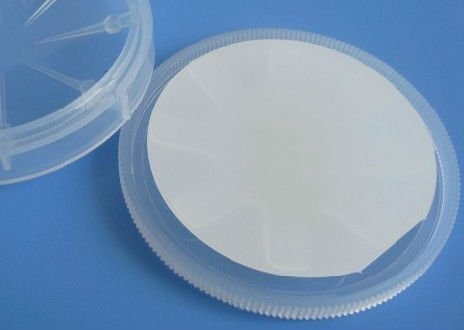

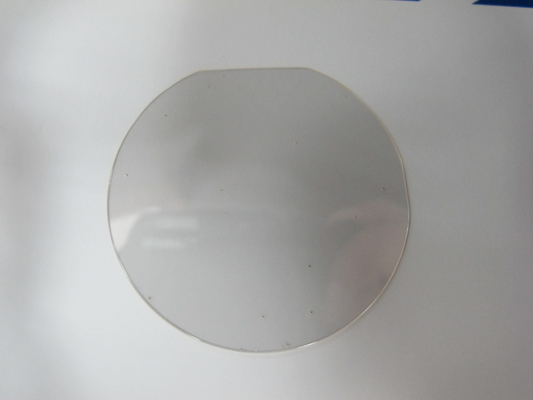

2 polegadas DSP único Crystal Gallium Nitride Wafer Free que está GaN Substrates 02 polegadas DSP único Crystal Gallium Nitride Wafer Free que está GaN Substrates 1

  • Aplicações
  • - Vários diodos emissores de luz: diodo emissor de luz branco, diodo emissor de luz violeta, diodo emissor de luz ultravioleta, diodo emissor de luz azul
  • - Detecção ambiental
  • Carcaças para o crescimento epitaxial por MOCVD etc.
  • - Diodos láser: LD violeta, LD verde para projetores ultra pequenos.
  • - Dispositivos eletrónicos do poder
  • - Dispositivos eletrónicos de alta frequência
  • Exposição da projeção do laser, dispositivo de poder, etc.
  • Armazenamento da data
  • iluminação Energia-eficiente
  • Dispositivos eletrónicos de grande eficacia
  • Tecnologia nova do hidrogênio do solor da energia
  • Faixa do terahertz da fonte luminosa

Nossos serviços

1. Fabricação e venda diretas da fábrica.

2. Rapidamente, citações exatas.

3. Responda-lhe dentro de 24 horários laborais.

4. ODM: O projeto personalizado está disponível.



5. Velocidade e entrega preciosa.



FAQ

Q: Há algum produto conservado em estoque ou padrão?

: Sim, tamanho comum como o tamanho padrão de like2inch 0.3mm sempre nos estoques.



Q: Como sobre a política das amostras?

: pesaroso, mas sugira que você possa comprar algum tamanho de 10x10mm para trás para o teste em primeiro lugar.



Q: Se mim colocam uma ordem agora, quanto tempo seria antes que eu obtiver a entrega?

: o tamanho padrão no estoque em 1weeks pode ser expressado após o pagamento.

 e nosso termo do pagamento é depósito de 50% e esquerdo antes da entrega.

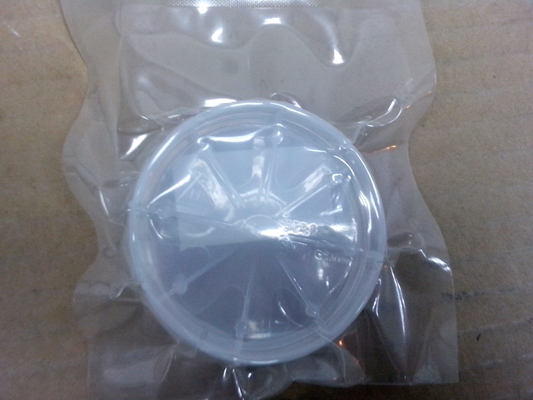

2 polegadas DSP único Crystal Gallium Nitride Wafer Free que está GaN Substrates 2
