2-4inch HVPE GaN Wafer Customized Size Free - GaN Single Crystal Material estando

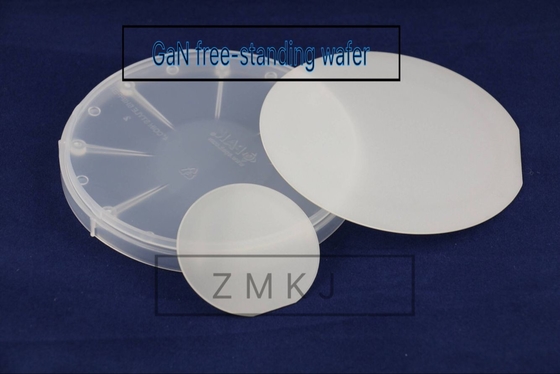

Imagem Grande : 2-4inch HVPE GaN Wafer Customized Size Free - GaN Single Crystal Material estando

Detalhes do produto:

Lugar de origem:	China
Marca:	zmkj
Número do modelo:	GaN-não-polar

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1PC
Preço:	by case
Detalhes da embalagem:	única caixa da bolacha no quarto desinfetado de 100 categorias
Tempo de entrega:	2-4 semanas
Termos de pagamento:	L / C, T / T

Contato

Descrição de produto detalhada

Material:	Único cristal de GaN	Método:	HVPE
Tamanho:	10x10mm, 5x5mm	Espessura:	350um
Indústria:	LD, conduzido, dispositivo do laser, detector,	Superfície:	cante ou o lado dobro poliseed
Categoria:	para o LD	Tipo:	GaN Substrates autônomo Não-polar
Destacar:	carcaça gan , molde gan

Modelo de substratos de GaN de 2 polegadas, wafer de GaN para LED, wafer de nitreto de gálio semicondutor para ld, modelo de GaN, wafer de GaN mocvd, substratos de GaN independentes por tamanho personalizado, wafer de GaN de tamanho pequeno para LED, wafer de nitreto de gálio mocvd 10x10mm, 5x5mm, 10x5mm GaN wafer, Substratos de GaN autônomos não polares (plano a e plano m)

GaN Wafer Característica

produtos

Substratos de nitreto de gálio (GaN)

Descrição do produto:

O modelo Saphhire GaN é apresentado Método de epitaxia de fase de vapor de hidreto epixial (HVPE).No processo HVPE, o ácido produzido pela reação GaCl, que por sua vez é reagido com amônia para produzir fusão de nitreto de gálio.O modelo epitaxial de GaN é uma maneira econômica de substituir o substrato de cristal único de nitreto de gálio.

Parâmetros técnicos:

Tamanho	2" redondo; 50mm ± 2mm
Posicionamento de produto	Eixo C <0001> ± 1,0.
Tipo de condutividade	Tipo N ＆ Tipo P
Resistividade	R <0,5 Ohm-cm
Tratamento de superfície (face Ga)	AS crescido
RMS	<1nm
Área de superfície disponível	> 90%

Especificações:

Filme epitaxial de GaN (plano C), tipo N, 2"* 30 mícrons, safira;

Filme epitaxial de GaN (plano C), tipo N, safira 2"* 5 mícrons;

Filme epitaxial de GaN (Plano R), tipo N, 2"* 5 mícrons de safira;

Filme epitaxial GaN (M Plane), tipo N, 2"* 5 mícrons de safira.

filme de AL2O3 + GaN (Si dopado tipo N);Filme de AL2O3 + GaN (Mg dopado tipo P)

Observação: de acordo com a orientação e tamanho do plugue especial de acordo com a demanda do cliente.

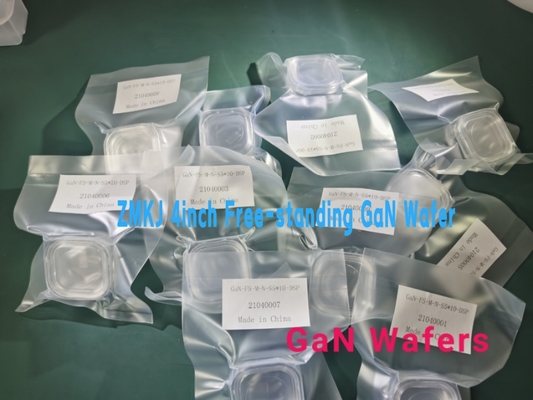

Embalagem padrão:

1000 salas limpas, 100 sacos limpos ou embalagens de caixa única

2-4inch HVPE GaN Wafer Customized Size Free - GaN Single Crystal Material estando 0

Aplicativo

O GaN pode ser usado em muitas áreas, como display LED, detecção e geração de imagens de alta energia,
Exibição de projeção a laser, dispositivo de energia, etc.

Exibição de projeção a laser, dispositivo de energia, etc.
armazenamento de data
Iluminação energeticamente eficiente
Visor fla a cores
Projeções a Laser
Dispositivos eletrônicos de alta eficiência
Dispositivos de microondas de alta frequência
Detecção e imaginação de alta energia
Nova tecnologia de hidrogênio solor de energia
Detecção Ambiental e Medicina Biológica
Fonte de luz banda terahertz

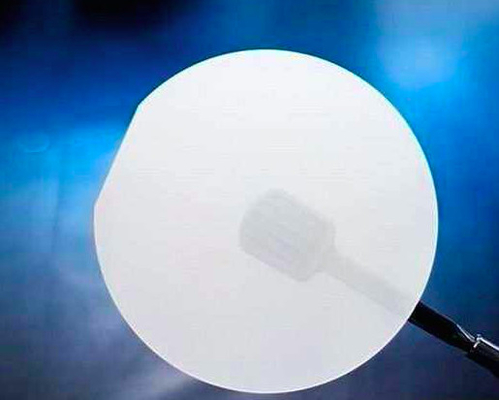

2-4inch HVPE GaN Wafer Customized Size Free - GaN Single Crystal Material estando 1

Especificações:

Especificação do modelo GaN

2-4inch HVPE GaN Wafer Customized Size Free - GaN Single Crystal Material estando 2

Arquivo de especificação GaN independente de 2 a 4 polegadas

Item	GaN-FS-CU-C50	GaN-FS-CN-C50	GaN-FS-C-SI-C50
Dimensões	e 50,8 mm ± 1 mm
Grossura	350 ± 25h
Área de superfície utilizável	> 90%
Orientação	Plano C (0001) fora do ângulo em direção ao eixo M 0,35° ± 0,15°
Orientação Plana	(1-100) ±0,5°, 16,0 ±1,0 mm
Plano de Orientação Secundária	(11-20) ±3°, 8,0 ±1,0 mm
TTV (variação de espessura total)	< 15h
ARCO	< 20h
Tipo de Condução	tipo N	tipo N	Semi-isolante (dopado com Fe)
Resistividade (3O0K)	< 0,1 Q・cm	< 0,05 Q・cm	>106 Q・cm
Densidade de Deslocamento	De 1x105 cm-2 a 3x106 cm-2
polimento	Superfície frontal: Ra < 0,2 nm (polido);ou < 0,3 nm (polido e tratamento de superfície para epitaxia)
	Superfície Traseira: 0,5~1,5 pm;opção: 1~3 nm (solo fino);< 0,2 nm (polido)

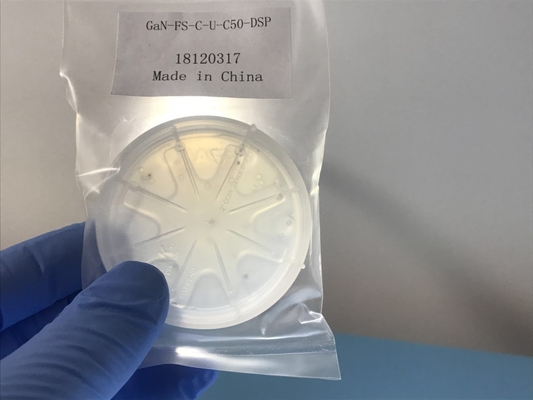

Pacote	Embalado em um ambiente de sala limpa classe 100, em recipientes de wafer individuais, sob uma atmosfera de nitrogênio.

tamanho	Substratos de 4"GaN
Item	GaN-FS-N
Dimensões tamanho	Ф 100,0 mm ± 0,5 mm
Espessura do Substrato	450 ± 50 µm
Orientação do Substrato	Eixo C (0001) em direção ao eixo M 0,55± 0,15°
polonês	SSP ou DSP
Método	HVPE
ARCO	<25UM
TTV	<20um
Rugosidade	<0,5nm
resistividade	0,05ohm.cm
dopante	Si
(002) FWHM&(102) FWHM	<100arco
Quantidade e tamanho máximo de furos e poços	Grau de produção ≤23@1000 um;Grau de pesquisa ≤68@1000 um
Quantidade e tamanho máximo de furos e poços	Grau fictício ≤112@1000 um
Área utilizável	Nível P>90%;Nível R>80%: Nível D>70% (exclusão de defeitos de borda e macro)

	Substratos de GaN autônomos não polares (plano a e plano m)
Item	GaN-FS-a	GaN-FS-m
Dimensões	5,0 mm × 5,5 mm
	5,0 mm × 10,0 mm
	5,0 mm × 20,0 mm
	Tamanho personalizado
Grossura	330 ± 25 µm
Orientação	um plano ± 1°	m-plano ± 1°
TTV	≤15 µm
ARCO	≤20 µm
Tipo de Condução	tipo N
Resistividade (300K)	< 0,5 Ω·cm
Densidade de Deslocamento	Menos de 5x106 cm-2
Área de superfície utilizável	> 90%
polimento	Superfície frontal: Ra < 0,2 nm.Epi-pronto polido
	Superfície traseira: terreno fino
Pacote	Embalado em um ambiente de sala limpa classe 100, em recipientes de wafer individuais, sob uma atmosfera de nitrogênio.

2.ZMKJ fornece wafer de GaN para a indústria de microeletrônica e optoeletrônica com diâmetro de 2" a 4".

Wafers epitaxiais de GaN são cultivados pelo método HVPE ou MOCVD, podem ser usados como um substrato ideal e excelente para dispositivos de alta frequência, alta velocidade e alta potência.Atualmente, podemos oferecer wafer epitaxial GaN para pesquisa fundamental e uso de desenvolvimento de produtos de dispositivos, incluindo modelo GaN, AlGaN

e InGaN.Além do wafer padrão baseado em GaN, você pode discutir sua estrutura de camada epi.

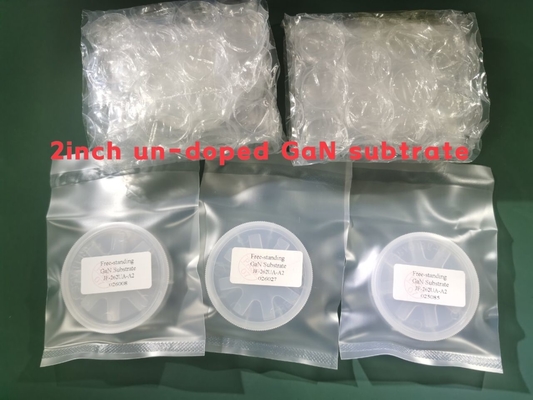

2-4inch HVPE GaN Wafer Customized Size Free - GaN Single Crystal Material estando 4
