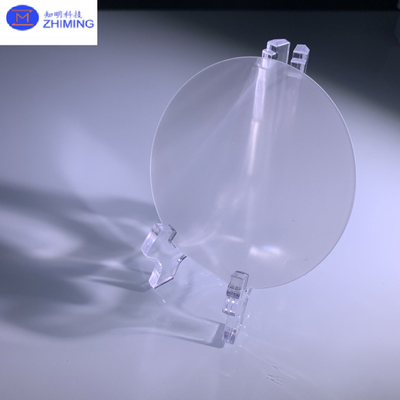

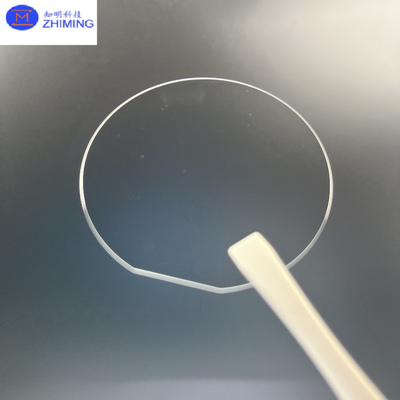

Wafer de safira Espessura 0,43 mm Componentes de safira Dimensões e orientações personalizadas

substratos LED de safira, obleias de safira, obleias ópticas de safira, substratos de semicondutores, janelas ópticas de safira, obleias de cristal Al2O3 para LED,

As bolinhas de safira com espessura de 0,43 mm foram amplamente adotadas em aplicações de alto desempenho devido à sua superior resistência mecânica, estabilidade térmica e resistência química.Estas bolachas..., fabricados a partir de safira sintética (Al2O3), são componentes integrais em uma série de indústrias, incluindo óptica, eletrônica e fabricação de semicondutores.A personalização dos componentes de safira para tamanhos específicos e orientações cristalográficas permite soluções personalizadas que atendem às exigências rigorosas de várias tecnologias avançadasEste estudo explora os processos de fabrico, propriedades materiais e potencial de aplicação de componentes de safira personalizados,sublinhando o seu papel na melhoria do desempenho e da durabilidade dos sistemas de alta precisão.

1Sapphire Introdução sobre vantagem

1O isolamento elétrico é 10 mil vezes maior que o vidro normal, 30 vezes maior que o cerâmico.

e 150 vezes de aço inoxidável.

2. resistente a altas temperaturas, safira redonda / retangular janela óptica pode funcionar

Pode funcionar continuamente a uma temperatura inferior a 1200°C e, em curto espaço de tempo, até mesmo a 1450°C.
A sua temperatura de amolecimento é de 1650°C e a temperatura de fusão é de 1750-1800°C.

3Excelente estabilidade térmica

4. resistente à corrosão, exceto ácido fluorídrico, placas de quartzo de qualidade óptica não

Reagir com qualquer ácido e base, excepto ácido fluorídrico.
5Excelente estabilidade térmica
6Alta transmissão até 85%
7Dureza até 9.0

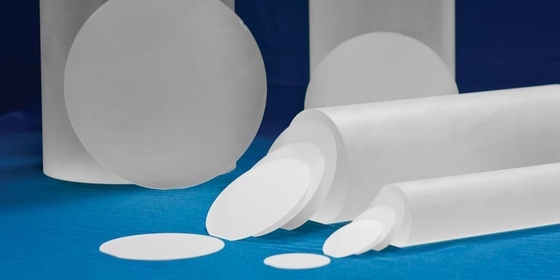

O processo da nossa bolacha de safira e lente

Descrição do tamanho dos substratos LED

Material cristalino: ≥ 99,995%, Alta pureza, Al2O3 monocristalino

Orientação: eixo C ((0001) a M (1-100) 0,2°±0,1° e eixo C ((0001) a A (11-20) 0°±0,1°

Ou por Custiomzied como como A,R,M

Diâmetro: 2 polegadas 3 polegadas 4 polegadas 5 polegadas 6 polegadas 8 polegadas

Espessura: 0,43/0,33 0,43 0,5/0,65 1,00 1,0/1,2 mm 1,5 mm

DE comprimento: 16 mm 22 mm 30 mm 42,5 mm 47,5 mm 57 mm

DE Orientação: Plano A (1 1-2 0) ± 0,2°

Superfície: DSP/SSP

TTV: ≤10um ≤10um ≤15um ≤15um ≤25um ≤40um

BOW: ≤10um ≤10um ≤15um ≤20um ≤30um ≤40um

Superfície da frente: Ra<0,3 nm ((DSP ou SSP)

Superfície traseira: Ra=0,8 ~ 1,2 um finamente moído (SSP) / Epi polido Ra ≤ 0,30 nm (DSP)

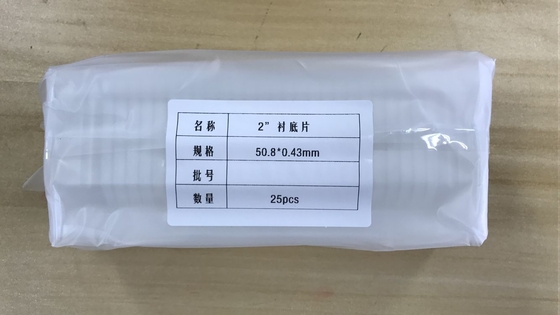

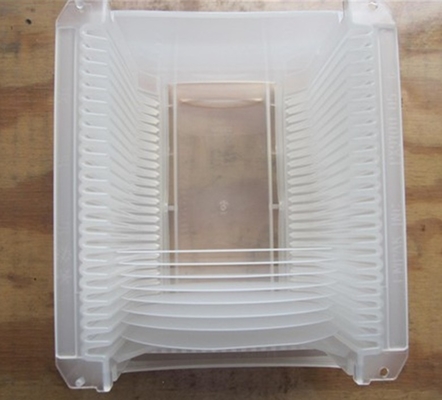

Pacote: 25 peças de caixa de castelo na sala de limpeza de 100 graus

3. Aplicações

Para aplicação no substrato de LED

As aplicações de wafer e substrato de safira incluem:

- Aplicações de circuitos integrados microelectrónicos - SOS Silício sobre safira
- Crescimento de compostos supercondutores / Nitreto de gálio - Detectores infravermelhos
- Microeletrónica híbrida - Portadores de polir
Lentes de vidro óptico para janelas, rolamentos, vidros de cobertura, etc.
(Transmissão óptica de ultravioleta para infravermelho próximo
Alta temperatura e resistência à radiação)

4. empresa introduzir

SHANGHAI FAMOUS TRADE CO., LTD. localiza-se na cidade de Xangai, que é a melhor cidade

da China, e a nossa fábrica foi fundada na cidade de Wuxi em 2014, temos a fábrica de safira na cidade de Wuxi.
Estamos especializados no processamento de uma variedade de materiais em wafers, substratos e ópticos customizados

Partes de vidro, materiais do tipo indicado abaixo.Componentes amplamente utilizados em electrónica, óptica, optoelectrónica

Também temos trabalhado em estreita colaboração com muitos nacionais e estrangeiros

A Comissão Europeia, através da Comissão Europeia e da Comissão Europeia, desenvolveu um programa de investigação e de desenvolvimento em matéria de tecnologia.

É a nossa visão manter uma boa relação de cooperação com todos os nossos parceiros.

clientes pela nossa boa reputação.

5. sobre embalagem e entrega.
