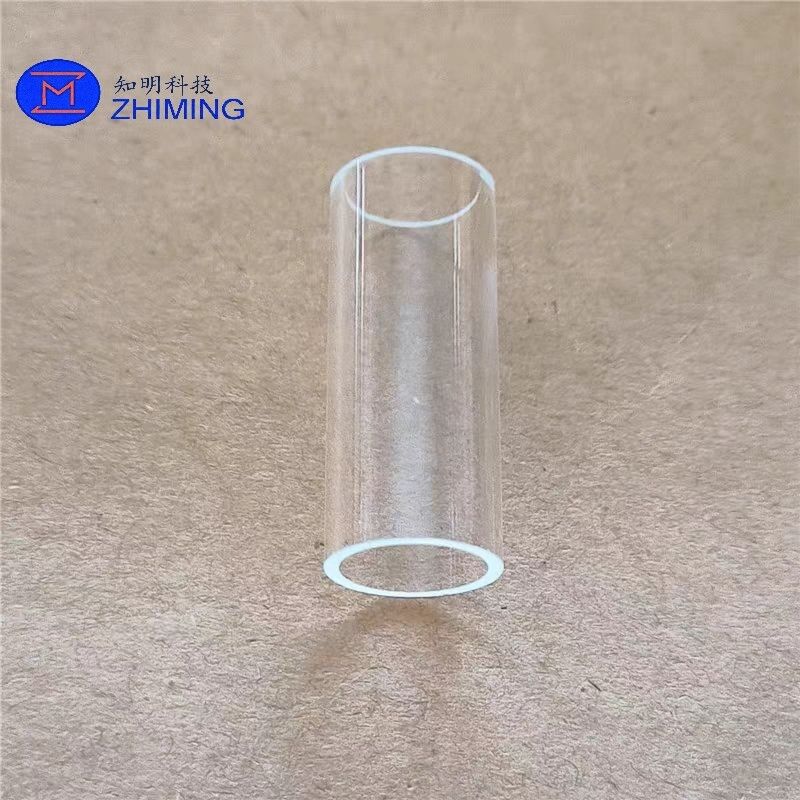

Visão geral do produto
    Os tubos e perfis de safira EFG são componentes de safira de cristal único produzidos diretamente a partir de alumina de alta pureza de grau 4N5 através do processo de crescimento alimentado por filme (EFG) definido por Edge.Seu princípio central é formar a seção transversal do cristal através de moldes de molibdênio personalizadosA alumina fundida sobe ao longo das fendas internas da matriz até o topo por ação capilar para formar um filme líquido.e o derretimento cristaliza e solidifica continuamente ao longo da orientação do cristal semente, produzindo directamente perfis de cristal único de grande dimensão com a mesma forma da secção transversal da matriz.Este processo obtém uma formação quase em forma de rede, reduzindo consideravelmente a licença de usinagem subsequente, como corte e perfuração.A sua taxa de utilização de materiais e eficiência de produção em massa são significativamente superiores à tradicional solução de usinagem de lingotes sólidos KyropoulosOs produtos herdam plenamente as vantagens intrínsecas do safiro monocristalino: resistência a altas temperaturas, alta dureza, forte resistência à corrosão,Alto isolamento elétrico e transmissão luminosa de amplo espectroAs estruturas personalizadas, incluindo tubos retos, tubos escalonados, tubos redutores, hastes redondas, tubos de corte, tubos de corte, tubos de corte, tubos de corte, tubos de corte, tubos de corte, tubos de corte, tubos de corte, tubos de corte, tubos de corte, tubos de corte, tubos de corte, tubos de corte, tubos de corte, tubos de corte, tubos de corte, tubos de corte, tubos de corte, tubos de corte, tubos de corte, tubos de corte, tubos de corte, tubos de corte, tubos de corte, tubos de corte, tubos de corte, tubos de corte, tubos de corte, etc.Disponíveis placas finas e perfis de forma especialSão soluções de cristal único de baixo custo para indústrias de alta temperatura, processos gerais de semicondutores, entrega de fluidos químicos e inspecção óptica.

Características técnicas essenciais
1Processo de crescimento do EFG em forma quase líquida
As matrizes personalizadas moldam diretamente a seção transversal do cristal, e os perfis crescidos estão próximos da forma final.Não há necessidade de remoção extensiva de material de lingotes sólidos como no processo KyropoulosA taxa de utilização dos materiais pode atingir mais de 60% (geralmente menos de 20% para os tubos usinados Kyropoulos), reduzindo consideravelmente as perdas de matérias-primas e os custos de transformação.e adequado para produção em massa de produtos normalizados.

2.Vantagem das especificações de comprimento longo e parede fina
Os perfis de grande dimensão com um comprimento superior a 1500 mm podem ser produzidos numa única vez e a espessura mínima da parede pode ser controlada em 0,3 mm.perfeitamente satisfazendo as necessidades de entrega de fluido de longa distância e correspondência de fornos longosLimitados pelo tamanho do lingote, os tubos longos de Kyropoulos requerem empalhe, e a usinagem de tubos de parede fina envolve uma enorme perda de material e um alto custo.

3Base de material monocristalino de alta pureza
O material de base é de grau 4N5 (≥99,995%) de alta pureza, monokristalino α-Al2O3, um monolítico monokristalino sem bordas de grãos, poros e segregação de impurezas.Embora a sua integridade cristalina seja ligeiramente inferior aos lingotes cultivados em Kyropoulos,É muito superior aos tubos tradicionais, tais como cerâmica de alumínio policristalina e vidro de quartzo, satisfazendo os requisitos de desempenho da maioria dos cenários industriais.

4Estabilidade a altas temperaturas e choques térmicos
O material tem um ponto de fusão de 2050°C e uma temperatura de trabalho a longo prazo de até 1600°C em atmosfera oxidante.Tem uma deformação dimensional mínima a altas temperaturas e pode suportar choques térmicos severos sem rachaduras, adequado para cenários térmicos tais como fornos de tubos, sinterização a alta temperatura e plasma de temperatura média.
5.Alta dureza, resistência ao desgaste e à corrosão química
Com dureza de Mohs de grau 9, tem excelente resistência ao desgaste e arranhões, e pode suportar lavagem de fluidos de alta pressão e atrito de partículas.Resiste à maioria dos ácidos fortes, álcalis e solventes orgânicos à temperatura ambiente, e é corroído apenas lentamente pelo hidrofluido

Ácido orico e ácido fosfórico quente.É muito mais longo do que tubos de quartzo e vidro.
6Excelente isolamento elétrico e desempenho óptico
Com uma resistência à temperatura ambiente superior a 1014 Ω·cm e propriedades dielétricas estáveis, fornece isolamento elétrico de alta tensão confiável, adequado para cenários de RF e alta tensão.Tem alta transmissão na faixa de 190 nm UV a 4.5 μm infravermelho médio, satisfazendo requisitos de transmissão da luz, tais como observação de fluidos, inspeção óptica e reação ultravioleta.

7.Capacidade de personalização de estrutura completa e de usinagem de precisão
Os perfis com várias secções transversais, tais como formas redondas, quadradas e especiais, podem ser personalizados através da substituição de matrizes.disponíveis tubos redutores e tubos com ranhuras. Processamento secundário, como polir a face final, moagem fina cilíndrica interna/externa, chamfering,Perforação de precisão e vedação de metalização podem ser concluídas para combinar com precisão as interfaces de instalação do equipamento.

8Produção em massa em larga escala e vantagem de custo
Os perfis de grande porte podem ser cultivados numa única vez e vários produtos acabados podem ser obtidos após corte e segmentação, levando a uma elevada eficiência de produção em massa.

Com a elevada utilização de material da formação quase em forma de rede, o custo global do produto é significativamenteO preço de venda é inferior ao dos produtos similares transformados pelo método de Kyropoulos, adequado para a produção de produtos deNativa, de grande volumeem cenários industriais convencionais.

Especificações normalizadas

Aplicações típicas

1. Indústria de altas temperaturas: revestimentos de fornos de tubos, tubos de proteção de sinterização a altas temperaturas, mangas de proteção de termopares, tubos de entrega de alta temperatura metalúrgicos,resistente a altas temperaturas e choques térmicos de 1600°C para funcionamento a longo prazo, substituindo tubos de quartzo para melhorar significativamente a vida útil
2. Campo geral de semicondutores: tubos de entrega de gás de plasma de gama média e baixa, tubulações de limpeza de processos, mangas de proteção de transferência de wafer, resistentes a bombardeios de plasma de intensidade moderada,com uma melhor relação custo-eficácia do que os tubos de semicondutores Kyropoulos de ponta
3. Campo de fluidos químicos: tubos de distribuição de fluidos altamente corrosivos, tubos de observação de reações químicas, tubos de fluxo médio de alta pureza,resistente à corrosião da maior parte dos ácidos e álcalis e com uma pureza média
4. Campo óptico e de inspecção: Células de fluxo de detecção óptica, tubos de reação ultravioleta, tubos de amostragem do espectrómetro, tubos de protecção da cavidade do laser, combinando transmissão luminosa e resistência à corrosão
5. Área industrial geral: mangas de eixo resistentes ao desgaste, bicos de fluido, mangas de proteção de sensores, tubos de janela de observação de alta temperatura, substituição de metais,plásticos e cerâmica comum para prolongar muito a vida útil

Controle de qualidade

É estabelecido um sistema de controlo da qualidade de todo o processo, desde a preparação do molde até à entrega do produto acabado, e cada produto é submetido a uma inspecção multidimensional rigorosa.Inspecção da precisão dimensional do diâmetro interno/exterior e da espessura da parede, calibração da coaxialidade e da retidão, rastreamento de defeitos visuais do tubo completo (arranhões, fragmentação das bordas, bolhas, impurezas), inspecção da rugosidade da superfície,inspecção de amostragem de resistência à pressão e estanqueidade do ar, e verificação da transmissão óptica. Podem ser fornecidos relatórios de ensaios normalizados para produtos industriais,Os relatórios de verificação da orientação do cristal XRD podem ser fornecidos para produtos com requisitos especiais., garantindo parâmetros precisos e desempenho estável para satisfazer os requisitos de diferentes níveis de cenários industriais.

Perguntas frequentes

P1: De que material é feito o tubo de safira?

R: Os nossos tubos de safira são feitos de alumina de cristal único de alta pureza (α-Al2O3) com uma pureza de grau 4N5 (≥99,995%).que é essencialmente diferente dos tubos cerâmicos de alumínio policristalino.

P2: O tubo de safira é transparente?

A: Os tubos de safira de qualidade óptica padrão são incolores e altamente transparentes, sem névoa, bolhas ou inclusões visíveis.Os tubos não polidos de qualidade industrial podem apresentar uma aparência branca ligeiramente esmaltada na superfície do solo.

P3: O tubo de safira é o mesmo que o tubo de alumina cerâmica?

R: Não. O tubo de safira é um único cristal Al2O3 produzido a partir de estado fundido, com maior desempenho, mas maior custo.com custos mais baixos para cenários industriais gerais.

Q4: Qual é a diferença entre os tubos de safira EFG e Kyropoulos (KY)?

A: Processo EFG: cultivado diretamente por moldagem a base de matrizes, com comprimento longo, parede fina e alta rentabilidade.Ideal para cenários gerais de fornos industriais e de alta temperatura. Processo KY: fabricado a partir de lingotes sólidos a granel, com baixa densidade de defeito, alta resistência ao plasma e grandes dimensões de parede espessa.

P5: Que processo devo escolher para a minha candidatura?

A: Escolha EFG para tubos longos, tubos de parede fina, encomendas a granel sensíveis aos custos e aplicações gerais de alta temperatura/químicas.Câmaras de plasma de semicondutores, e aplicações que exijam uma densidade de defeito ultra-baixa.

Q6: Quais são as faixas de tamanho padrão dos seus tubos de safira?

    A: Diâmetro externo: Φ2mm Φ120mm (personalizável para tamanhos maiores) Espessura da parede: 0,3mm 20mm Comprimento único: até 1500mm para EFG; até 600mm para processo KY.

Produtos relacionados

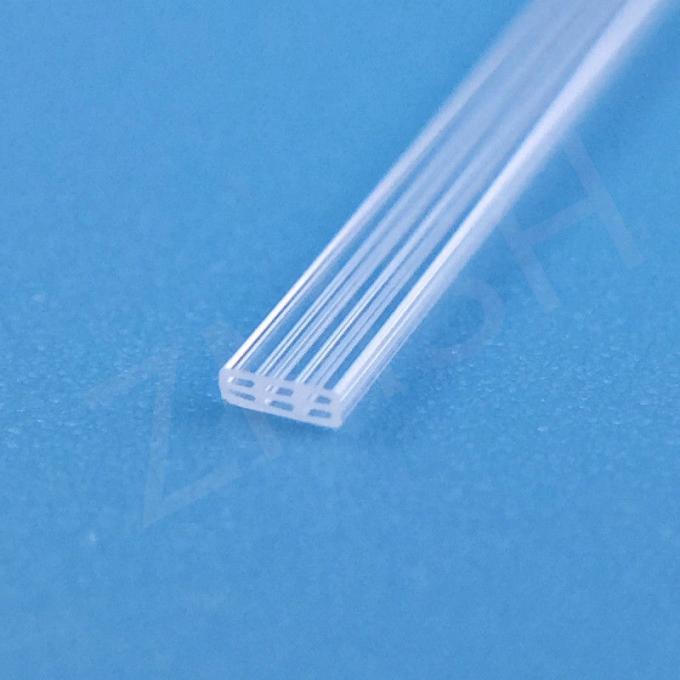

熔融石英玻璃光学管 SiO2 晶体材料 透明玻璃管 GS1 GS2
