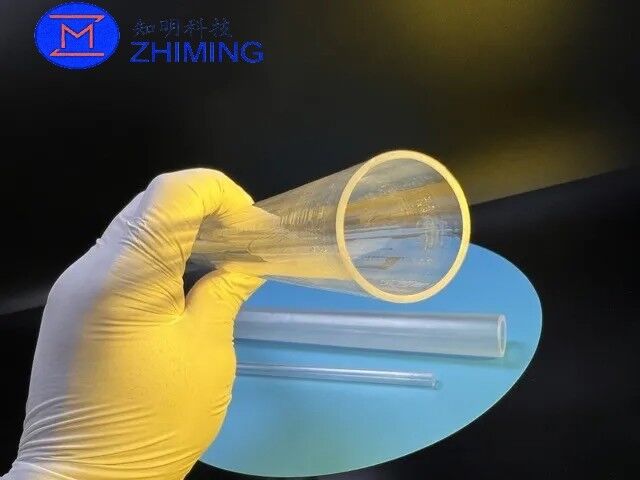

Tubos de safira:Capacidade de usinagem secundária de precisão Alto espectro de transmissão

Visão geral do produto

   Os tubos de safira são componentes tubulares de cristal único fabricados a partir de alumina sintética de cristal único de alta pureza (α-Al2O3).Os lingotes de cristal único são cultivados através de processos como o método Kyropoulos e o Edge-defined Film-fed Growth (EFG), e, em seguida, processados através de múltiplos procedimentos, incluindo corte interno de precisão, moagem cilíndrica interna/externa e polimento da face final.Herdam todas as excelentes propriedades dos materiais monocristalinos de safira, integrando cinco vantagens fundamentais: resistência a altas temperaturas, alta dureza, forte resistência à corrosão,Alto isolamento elétrico e transmissão luminosa de amplo espectroPodem funcionar de forma estável durante muito tempo em condições de trabalho extremas, tais como alta temperatura, alta pressão, forte corrosão e bombardeio de plasma,que serve como uma alternativa de atualização de ponta aos tubos de quartzoSão amplamente utilizados em semicondutores, indústrias de alta temperatura, lasers ópticos, fluidos químicos,Instrumentos de investigação científica e outros domíniosOs produtos suportam a personalização em dimensões completas e a usinagem de precisão secundária, e podem corresponder às interfaces de instalação e aos requisitos de processo de vários equipamentos.

Características técnicas essenciais

1Sistema de material de cristal único de alta pureza

Os cristais únicos são produzidos a partir de matéria-prima de alumina de alta pureza de grau 4N5 (99,995%) ou superior, com uma estrutura cristalina hexagonal de fase α. O tubo inteiro é livre de bordas de grãos,Segregação dos poros e impurezasA sua integridade cristalina e uniformidade são muito superiores aos tubos de cerâmica e vidro policristalinos, garantindo estabilidade de desempenho a longo prazo em condições de trabalho extremas.

2Resistência a altas temperaturas e choques térmicos

O material tem um ponto de fusão de até 2050°C, uma temperatura de trabalho contínua a longo prazo de até 1600°C e uma tolerância a altas temperaturas a curto prazo de 1900°C.O seu coeficiente de expansão térmica é de apenas 5.8×10−6/°C, muito mais baixo que o vidro comum, e pode suportar choque térmico grave sem rachaduras.Sinterização a alta temperatura e reacções de plasma.

3. Ultra-alta resistência mecânica e resistência ao desgaste

Com uma dureza de Mohs de 9, a segunda apenas para o diamante, tem uma resistência à dobra de aproximadamente 400MPa e uma resistência à compressão de aproximadamente 2000MPa.resistência ao desgaste e aos arranhões, e pode resistir à lavagem por fluidos de alta pressão e à erosão do fluxo de ar de alta velocidade.e a sua vida útil é várias vezes a dos tubos de quartzo.

4Forte inércia química e resistência à corrosão

É quase insolúvel em todos os ácidos fortes, álcalis e solventes orgânicos à temperatura ambiente, e só pode ser lentamente corroído pelo ácido fluorídrico e ácido fosfórico quente.Pode suportar ambientes de processo adversos, como a gravação por plasma e a deposição de vapor na fabricação de semicondutores, sem perda de partículas e envelhecimento do material, garantindo a limpeza do processo e o rendimento do produto.

5.Excelente isolamento elétrico e propriedades dielétricas

    Com uma resistência à temperatura ambiente superior a 1014 Ω·cm, possui excelente isolamento elétrico, constante dielétrica estável e perda dielétrica ultra-baixa.Pode obter isolamento elétrico confiável em condições de trabalho de alta tensão e alta frequência sem vazamento, interferência de faíscas e sinal, e é adequado para plasma de RF, potência de alta tensão, dispositivos de microondas e outros cenários.

6. Desempenho óptico de alta transmissão de amplo espectro

Possui alta transmissão de luz em uma banda larga de 190 nm ultravioleta a 4,5 μm infravermelho médio, e a transmissão de luz visível pode atingir mais de 85%.Os tubos de grau óptico podem conseguir polir espelhos nas paredes internas e externas, e a eficiência de transmissão da luz pode ser melhorada ainda mais com revestimentos anti-reflexos.células de fluxo de detecção óptica e dispositivos de reação ultravioleta.

7.Capacidade de personalização de parâmetros completos e de usinagem de precisão

É suportada a personalização em dimensões completas do diâmetro exterior, do diâmetro interno, da espessura e comprimento da parede.Os tubos com ranhuras e tubos com flanges podem ser transformados. Processamento secundário, tais como polir espelhos, moagem fina cilíndrica interna/externa, chamfering,Perforação de precisão e padronização da superfície podem ser concluídas para corresponder com precisão aos requisitos de instalação do equipamento.

8.Sealing Assembly & System Compatibility (Concentração de vedação e compatibilidade do sistema)

Pode-se realizar uma montagem de vedação de alta precisão de tubos de safira com caixas metálicas e bases cerâmicas.Interfaces de vedação e estruturas de posicionamento estão disponíveisOs produtos acabados podem ser directamente ligados a sistemas de tubulação de equipamento com um desempenho de vedação fiável, satisfazendo os requisitos de vedação de alto vácuo,fornecimento de gás de alta pressão e alta pureza.

Especificações normalizadas

Aplicações típicas

1. Campo de semicondutores: Tubos geradores de plasma, tubos de revestimento de câmaras de reação, tubos de distribuição de gás de processo, tubos de protecção de equipamento de gravação, tubos de processo de limpeza de semicondutores
2. Campo industrial de alta temperatura: revestimentos de fornos de tubos, tubos de protecção para sinterização a altas temperaturas, mangas de protecção contra o termocouple, tubos de forno de crescimento de cristal único, tubos de observação de alta temperatura para metalurgia
3. Campo óptico a laser: Tubos de cavidade laser de estado sólido, tubos de protecção de lâmpadas de flash laser, células de fluxo de detecção óptica, tubos de janela óptica UV/IR, tubos de amostragem de espectrómetro
4. Campo de fluidos químicos: Tubos de distribuição de fluidos altamente corrosivos, tubos de reação química, tubos de medição de alta pureza, tubos de observação de fluidos de alta pressão
5. Investigação científica e campo médico: Tubos de reação de alta temperatura de laboratório, tubos de observação biomédica, tubos de embalagem de dispositivos MEMS, tubos de janela de detecção de radiação nuclear

Controle de qualidade

É estabelecido um sistema de controlo de qualidade de nível de semicondutor de processo completo. Cada tubo de safira é submetido a uma inspecção multidimensional rigorosa,e um certificado completo de análise (COA) pode ser fornecidoOs principais elementos de inspecção incluem: inspecção da precisão dimensional do diâmetro interno/externo e da espessura da parede, calibração da coaxialidade e da retidão, rastreamento de defeitos visuais do tubo inteiro (arranhões,Fragmentação das bordas, bolhas, impurezas), inspecção da rugosidade da superfície e acabamento, ensaio de resistência à pressão e de estanqueidade do ar, inspecção de amostragem de transmissão óptica,Verificação da limpeza e da livre poluição das embalagens, assegurando parâmetros precisos do produto e desempenho estável para satisfazer os

Os requisitos essenciais dos cenários de investigação industrial e científica de ponta.
