Sic carcaça
Created with Pixso. Sic Wafer HPSI:Semi-isolação de alta pureza MPD de alta condutividade térmica controlada

Sic Wafer HPSI:Semi-isolação de alta pureza MPD de alta condutividade térmica controlada

Nome da marca: ZMSH
Número do modelo: Bolacha SiC HPSI
MOQ: 25
Preço: Fluctuates with market
Tempo de entrega: 2-4 semanas
Condições de pagamento: T/T
Informações pormenorizadas
Lugar de origem:
Xangai,China
Polytype:
4H-SiC convencional
Diâmetro:
4/6/8 polegadas disponíveis
Grossura:
Os tamanhos padrão são 350μm, 500μm e 650μm
Resistividade:
≥1×10¹⁰ Ω・cm (especificação elétrica do núcleo HPSI)
Tratamento de superfície:
Polimento de espelho CMP unilateral/dupla face
Densidade de Micropipe:
Grau de produção em massa ≤1 ea/cm²
Destacar:

Wafer de SiC semi-isolante de alta pureza

,

Substrato de SiC de alta condutividade térmica

,

Wafer de SiC controlável por MPD

Descrição do produto

Informações sobre Wafers de SiC HPSI

  Os wafers de carboneto de silício HPSI (High Purity Semi-Insulating) são substratos fundamentais críticos para dispositivos GaN RF de alta frequência e semicondutores avançados de terceira geração. Com a rápida expansão dos mercados de comunicação 5G, radar de ondas milimétricas e eletrônica aeroespacial, o mercado global de substratos de SiC deve ultrapassar US$ 2 bilhões até 2030, desempenhando um papel estratégico insubstituível em sistemas de comunicação sem fio de próxima geração e sistemas eletrônicos de alta potência.



    Upstream: Pó de carboneto de silício de alta pureza (acima de 6N), fornos de crescimento de cristal por transporte de vapor físico (PVT) e componentes de campo térmico de grafite de alta pureza. Equipamentos de crescimento de cristal de ponta e matérias-primas de ultra-alta pureza ainda enfrentam dependência parcial de importação na cadeia industrial. Midstream: Crescimento de cristal único de SiC → conformação de lingote → corte com fio múltiplo → lapidação → polimento químico mecânico (CMP) → tratamento de superfície pronto para epitaxia. Este segmento apresenta barreiras técnicas extremamente altas, com rendimento de cristal e controle de defeitos como indicadores competitivos centrais. Downstream: Dispositivos de potência GaN RF (respondendo pela maior parte do consumo de SiC HPSI), amplificadores de potência de estação base 5G, chips de radar de ondas milimétricas, componentes eletrônicos aeroespaciais, dispositivos de micro-ondas de alta frequência e protótipos de dispositivos de alta tensão. A demanda downstream

continua a crescer impulsionada pela atualização da tecnologia de comunicação e pelas novas indústrias de energia e defesa.



    Wafers de SiC HPSI 4H são substratos de carboneto de silício monocristalino semi-isolante de alta pureza com<0001>orientação cristalina, produzidos principalmente pelo método de crescimento de cristal por Transporte de Vapor Físico (PVT). A propriedade semi-isolante é alcançada através de controle de ultra-alta pureza e tecnologia de dopagem com vanádio, atingindo resistividade extremamente alta. A superfície pronta para epitaxia passa por polimento de precisão CMP para atingir suavidade em nível atômico, a

tende aos rigorosos requisitos de epitaxia MOCVD GaN.




Principais Características

Material SiC Semi-Isolante de Alta Pureza

    Nossos wafers de SiC HPSI são fabricados a partir de carboneto de silício monocristalino de alta pureza grau 6N (4H-SiC), especialmente desenvolvido para ambientes de fabricação de RF de alta frequência e semicondutores de ponta. O material apresenta condutividade térmica excepcional, resistividade elétrica ultra-alta, excelente resistência à corrosão química e resistência mecânica superior, mantendo desempenho elétrico e físico estável sob epitaxia de alta temperatura, operação de alta potência e condições de processamento de plasma severas.

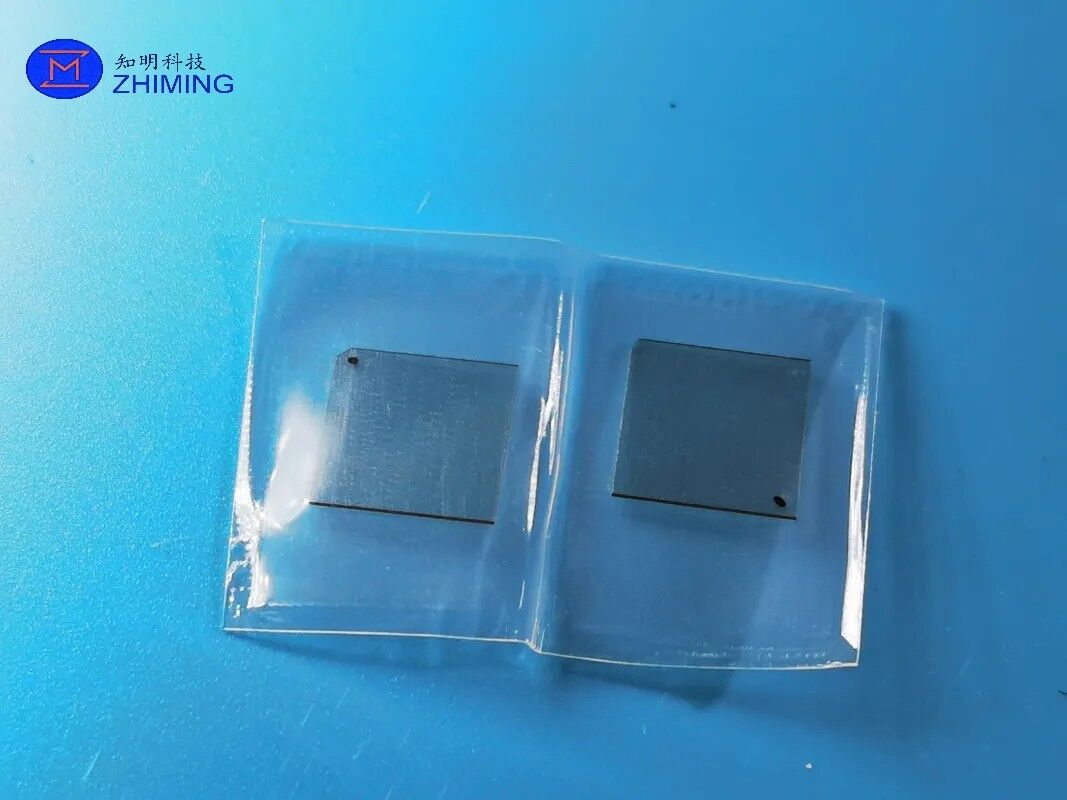

Sic Wafer HPSI:Semi-isolação de alta pureza MPD de alta condutividade térmica controlada




Múltiplas Opções de Polimorfismo e Orientação para Dispositivos Diversos

    Substratos de SiC estão disponíveis em polimorfismos e orientações cristalinas principais para atender a diferentes requisitos de dispositivos semicondutores. O 4H-SiC é a escolha dominante para dispositivos de RF e potência com mobilidade de elétrons e estabilidade de material balanceadas; opções de 6H-SiC atendem a cenários especiais de dispositivos optoeletrônicos e de alta temperatura. Especificações personalizadas de ângulo fora de eixo (por exemplo, 4° fora de eixo) estão disponíveis para otimizar a qualidade da camada epitaxial e o rendimento do dispositivo.




Polimento CMP de Ultra-Precisão e Desempenho de Planicidade

    Disponível em graus SSP (Single Side Polished) e DSP (Double Side Polished) para se adequar a diferentes cenários de processo. Superfícies polidas CMP prontas para epitaxia atingem rugosidade superficial ultra-baixa Ra < 0.1 nm, com valores de TTV, BOW e WARP estritamente controlados. A superfície lisa em nível atômico e livre de defeitos atende perfeitamente aos padrões de crescimento de epitaxia MOCVD GaN, garantindo deposição uniforme da camada epitaxial e alta consistência do desempenho de RF do dispositivo.Sic Wafer HPSI:Semi-isolação de alta pureza MPD de alta condutividade térmica controlada





Excelentes Propriedades Elétricas e Térmicas

    Substratos de SiC HPSI fornecem resistividade ultra-alta (≥ 1×10¹⁰ Ω·cm) e perda dielétrica ultra-baixa, eliminando efetivamente o crosstalk de sinal e o vazamento para dispositivos de RF de alta frequência e alta potência. Com condutividade térmica 3 a 4 vezes maior que a safira, eles oferecem excelente capacidade de dissipação de calor, melhorando significativamente a densidade de potência do dispositivo e a confiabilidade a longo prazo sob operação de alta carga.





Fabricação Personalizada de Substratos de Precisão

    As especificações do substrato podem ser totalmente personalizadas de acordo com os requisitos técnicos do cliente, incluindo:

  • Diâmetro do wafer: 2 / 4 / 6 / 8 polegadas
  • Espessura padrão e personalizada
  • Polimorfismo cristalino e ângulo fora de eixo preciso
  • Modos de polimento SSP / DSP
  • Tolerância de rugosidade e planicidade da superfície
  • Chanfro de borda e acabamento de borda
  • Design de posicionamento de flat principal / notch
  • Grau de limpeza e processo de limpeza de precisão





Processamento Funcional e Serviços de Valor Agregado Personalizados

    Além de wafers de SiC nus padrão, fornecemos processamento funcional personalizado de processo completo para suportar aplicações diversificadas de clientes. Os serviços disponíveis incluem:

  • Crescimento de camada epitaxial (GaN / AlGaN em SiC)
  • Metalização completa / localizada (revestimento Ti / Ni / Au / Cr)
  • Afinamento de wafer ultra-fino e processamento de alívio de tensão
  • Corte de alta precisão, perfuração e conformação especial
  • Acabamento de superfície personalizado (polimento / lapidação / gravação)
  • Inspeção de qualidade rigorosa e certificação COA completa





Soluções de Substratos de Substituição Personalizada e Grau OEM

    Apoiamos o desenvolvimento e produção personalizados de wafers de SiC com base em desenhos de clientes, benchmarks de amostras, parâmetros de processo de equipamentos, especificações de componentes existentes e demandas de engenharia reversa. Todos os produtos estão em conformidade com os padrões RoHS e REACH, fornecendo soluções de substratos estáveis e de alto rendimento para atualização de processos de semicondutores, correspondência de equipamentos e projetos de substituição localizados.





Aplicações Típicas

    Wafers de SiC HPSI são substratos fundamentais amplamente adotados nas indústrias de comunicação RF e semicondutores avançados, aplicáveis aos seguintes dispositivos e processos de fabricação:

  • Fabricação de amplificadores de potência GaN e dispositivos HEMT
  • Chips de front-end RF de estação base 5G / 6G
  • Radar de ondas milimétricas e chips de radar automotivo
  • Comunicação via satélite e componentes eletrônicos aeroespaciais
  • Circuitos integrados monolíticos de micro-ondas e ondas milimétricas (MMIC)
  • Pesquisa e desenvolvimento e prototipagem de dispositivos eletrônicos de potência de alta frequência
  • Eletrônica de defesa e sistemas de radar de varredura eletrônica
  • Embalagem de dispositivos semicondutores resistentes a altas temperaturas
  • Equipamentos de vácuo para semicondutores e peças de isolamento de alta temperatura
  • Embalagem de dispositivos de RF de alta potência e substratos de gerenciamento térmico

    Substratos de SiC HPSI foram produzidos em massa comercialmente para cenários de RF convencionais e semicondutores de ponta, apresentando consistência de lote estável, baixa taxa de defeitos e excelente compatibilidade de processo.





Especificações do Produto



Item Especificação
Produto Wafer de Carboneto de Silício HPSI / Substrato de SiC
Material Cristal Único 4H-SiC Semi-Isolante de Alta Pureza
Método de Crescimento Transporte de Vapor Físico (PVT)
Estrutura Cristalina Estrutura Hexagonal Wurtzita
Diâmetro 2" / 4" / 6" / 8" ou Personalizado
Espessura Personalizada (por exemplo, 350 µm – 650 µm)
Orientação Plano C (0001), 4° fora de eixo / Personalizado
Acabamento da Superfície SSP (Single Side Polished) / DSP (Double Side Polished) / Lapidado
Qualidade da Superfície Arranhão-Dig por MIL-PRF-13830B (por exemplo, 20/10, 10/5)
Resistividade ≥ 1×10¹⁰ Ω·cm (Semi-Isolante)
Densidade de Micropipe (MPD) ≤ 1 ea/cm² (Grau de Produção) / Personalizado
TTV (Variação Total de Espessura) ≤ 3 µm (ou por requisito do cliente)
Bow / Warp ≤ 10 µm (ou por requisito do cliente)
Rugosidade (Ra) Polido: ≤ 0.1 nm / Lapidado: ≤ 0.5 µm
Tipo de Borda Com Flat Principal / Notch (padrão SEMI)
Perfil da Borda Chanfrado / Arredondado conforme necessário
Dopante Dopado com Vanádio / Semi-Isolante Intrínseco
Pureza ≥ 99.9999% (Grau 6N)
Revestimento Não revestido / Camada Epitelial / Revestimento Metálico Disponível
Aplicação Comunicação RF / Epitaxia GaN / Micro-ondas / Aeroespacial






Por que Escolher Wafers de SiC HPSI para Aplicações de Semicondutores e RF?

    Wafers de carboneto de silício HPSI são substratos fundamentais amplamente aplicados em epitaxia GaN RF, fabricação de dispositivos de alta frequência e sistemas eletrônicos de micro-ondas. Servindo como portador para o crescimento de camadas epitaxiais de GaN, AlGaN e outras, eles operam em ambientes de fabricação extremos com alta temperatura, alta densidade de potência, forte erosão por plasma e campos eletromagnéticos de alta frequência.

Em comparação com materiais de substrato de safira, silício e cerâmica comum tradicionais, substratos de SiC semi-isolantes de alta pureza integram propriedades físicas e elétricas abrangentes superiores, tornando-os insubstituíveis para processos de semicondutores de RF de ponta e alta potência. As principais vantagens incluem:Sic Wafer HPSI:Semi-isolação de alta pureza MPD de alta condutividade térmica controlada

  • Condutividade térmica ultra-alta: Com condutividade térmica de até 490 W/m·K, 3 a 4 vezes maior que a safira e 10 vezes maior que o silício, dissipa eficientemente o calor gerado por dispositivos de alta potência, melhorando muito a densidade de potência e a vida útil do dispositivo.
  • Estabilidade em temperaturas extremamente altas: Com um ponto de fusão de até 2700°C, mantém estrutura cristalina estável e precisão dimensional sob epitaxia de alta temperatura a longo prazo e operação de alta potência, evitando efetivamente a deformação do substrato e a degradação do desempenho do dispositivo.
  • Desempenho semi-isolante ultra-alto: Apresentando resistividade acima de 1×10¹⁰ Ω·cm e perda dielétrica ultra-baixa, fornece isolamento elétrico confiável para dispositivos de RF de alta frequência, reduzindo efetivamente o crosstalk de sinal e a perda de inserção.
  • Inércia química superior: É resistente à corrosão por vários gases de processo ácidos, alcalinos e reativos usados na fabricação de semicondutores, sem reação química ou deterioração da superfície, garantindo condições de processo ultra-limpas.
  • Excelente resistência a plasma e radiação: Resiste a bombardeio de plasma a longo prazo e radiação de alta energia em processos de deposição de filme fino e gravação, com baixa taxa de danos na superfície e desempenho estável.
  • Alta resistência mecânica e dureza: Com dureza Mohs de 9.5, a segunda apenas ao diamante, oferece excelente resistência ao desgaste e estabilidade estrutural, resistindo a danos mecânicos e empenamento durante o processamento de precisão e o crescimento de filme fino.
  • Durabilidade de processo a longo prazo: Mantém planicidade de superfície e qualidade cristalina consistentes em processos de produção de semicondutores repetitivos e rigorosos, reduzindo muito a frequência de substituição do substrato e os custos de produção.

    Pelas razões acima, os substratos de SiC HPSI se tornaram o material principal preferido para dispositivos GaN RF, chips de comunicação de ondas milimétricas, eletrônica aeroespacial e outros componentes semicondutores centrais.





Fabricação Personalizada de Wafer de SiC

    Somos especializados na fabricação personalizada e padronizada de wafers de SiC HPSI para comunicação RF e equipamentos semicondutores avançados, focando em soluções personalizadas de alta precisão para produção industrial e P&D de laboratório. Quebramos as limitações de especificações padrão fixas e personalizamos wafers totalmente de acordo com os parâmetros de processo reais dos clientes, requisitos de correspondência de equipamentos e padrões de design de dispositivos.

    Opções abrangentes de personalização cobrem parâmetros completos de wafer e estruturas de suporte:

Parâmetros Principais do Wafer de SiC

  • Diâmetro do wafer (2/4/6/8 polegadas e tamanhos personalizados especiais)
  • Espessura do wafer
  • Polimorfismo cristalino (4H-SiC, 6H-SiC) e especificação de ângulo fora de eixo
  • Especificações de forma e chanfro da borda
  • Design de posicionamento Flat / Notch
  • Rugosidade e planicidade da superfície
  • Requisitos de polimento em dupla face / face única
  • Tratamento de superfície ultra-limpo e processamento de alívio de tensão

Componentes Estruturais Correspondentes

  • Personalização do tamanho do gabarito do transportador do wafer
  • Processamento de furos e ranhuras de posicionamento
  • Base de correspondência metálica e estrutura de manga
  • Especificações da interface de montagem e fixação
  • Montagem integrada de substrato e peças auxiliares

    Podemos fornecer componentes integrados acabados montados com wafers de SiC e peças metálicas/cerâmicas correspondentes para atender às necessidades de instalação e uso direto dos clientes.

    Serviço de Substituição e Engenharia ReversaSic Wafer HPSI:Semi-isolação de alta pureza MPD de alta condutividade térmica controlada

    Para wafers de SiC descontinuados, peças originais de difícil obtenção e substratos personalizados não padronizados para equipamentos semicondutores especiais, fornecemos serviços profissionais de engenharia reversa e fabricação de substituição. Os clientes podem fornecer as seguintes informações para avaliação e cotação:

  • Número da peça do equipamento original
  • Desenhos técnicos detalhados e especificações de parâmetros
  • Fotos claras do produto e amostras físicas (novas/usadas)
  • Dados chave de dimensões e parâmetros cristalinos
  • Informações do modelo do equipamento de suporte e lote
  • Cenários de aplicação específicos e parâmetros do ambiente de processo

    Nossa equipe de engenharia profissional realizará uma avaliação abrangente da estrutura do wafer, desempenho cristalino, dificuldade de processamento e viabilidade de fabricação antes da cotação formal. Todos os wafers de substituição personalizados serão otimizados para compatibilidade de processo. O desempenho de correspondência final será confirmado de acordo com a configuração real do equipamento dos clientes e os padrões do processo de produção para garantir zero diferença no efeito de uso.





Controle de Qualidade

    Implementamos inspeção de qualidade de precisão de processo completo para todos os wafers de SiC HPSI, e podemos fornecer itens de inspeção direcionados e relatórios de teste completos de acordo com os requisitos do projeto do cliente e os padrões da indústria. Os principais conteúdos de inspeção incluem:

  • Inspeção de precisão dimensional completa (diâmetro, espessura, calibração de tolerância)
  • Detecção de precisão de orientação cristalina e polimorfismo
  • Teste de planicidade da superfície, empenamento e rugosidade
  • Inspeção de densidade de micropipe e densidade de defeitos
  • Teste de resistividade e desempenho elétrico
  • Inspeção visual de defeitos (arranhões, furos, rachaduras, inclusões)
  • Detecção de limpeza e estresse superficial
  • Inspeção profissional de embalagem anti-colisão e à prova de poeira

    Relatórios de inspeção formais com dados de teste completos podem ser fornecidos para apoiar a verificação de material de entrada do cliente e a rastreabilidade da qualidade da produção.





Que Informações Devo Enviar para uma Cotação?

    Para garantir cotação precisa e encurtar o ciclo de entrega, por favor, forneça as seguintes informações detalhadas ao consultar:

  • Desenhos técnicos completos do produto e folhas de parâmetros
  • Requisitos de diâmetro do wafer, espessura e tolerância
  • Especificações de polimorfismo cristalino, orientação e ângulo fora de eixo
  • Requisitos de acabamento de superfície, grau de polimento e limpeza
  • Parâmetros de componentes auxiliares correspondentes (se houver)
  • Marca do equipamento, modelo e condições de processo de suporte
  • Número da peça OEM original (se disponível)
  • Quantidade necessária e demanda de lote
  • Processo de aplicação específico e requisitos de ambiente extremo

    Se não houver desenhos técnicos completos disponíveis, por favor, forneça fotos de alta definição claras e amostras físicas do wafer para que nossa equipe realize testes de parâmetros e avaliação de esquema.





FAQ

Para que são usados principalmente os wafers de SiC HPSI?

    Wafers de SiC HPSI (High Purity Semi-Insulating) são substratos portadores centrais para fabricação de dispositivos semicondutores avançados e de RF de alta frequência, usados principalmente em amplificadores de potência GaN RF, chips de estação base 5G, radar de ondas milimétricas, eletrônica aeroespacial, MMIC de micro-ondas e outros campos, adequados para epitaxia de alta temperatura, deposição de filme fino e processos de gravação de precisão.



Vocês podem fornecer peças de montagem de wafer integradas personalizadas?

    Sim. Além de substratos de wafer de SiC individuais, podemos personalizar vários gabaritos correspondentes, bases metálicas, componentes de posicionamento e montagens integradas acabadas de acordo com desenhos e requisitos de amostra, realizando fornecimento de suporte one-stop.



Vocês podem produzir wafers de substituição para equipamentos antigos e especiais?

    Sim. Apoiamos fabricação personalizada de serviço completo, incluindo produção baseada em desenhos e engenharia reversa de amostras. Os clientes podem fornecer números de peça originais, parâmetros técnicos, amostras físicas e informações do equipamento, e nossa equipe completará a correspondência de desempenho e a fabricação alternativa.



Todos os parâmetros principais dos wafers de SiC podem ser personalizados?

    Sim. Todos os parâmetros chave, incluindo tamanho do wafer, espessura, polimorfismo cristalino, processamento de borda, rugosidade da superfície, planicidade e grau de polimento podem ser totalmente personalizados de acordo com os requisitos do processo do cliente para atender às necessidades personalizadas de P&D e produção.



Vocês apoiam pedidos de pequenos lotes e protótipos?

    Sim. Apoiamos totalmente o desenvolvimento de protótipos, testes de pequenos lotes em laboratório, substituição de manutenção de equipamentos e pedidos de lotes de produção em massa. Avaliaremos o esquema de produção e a cotação de acordo com os parâmetros personalizados e a dificuldade de processamento.
