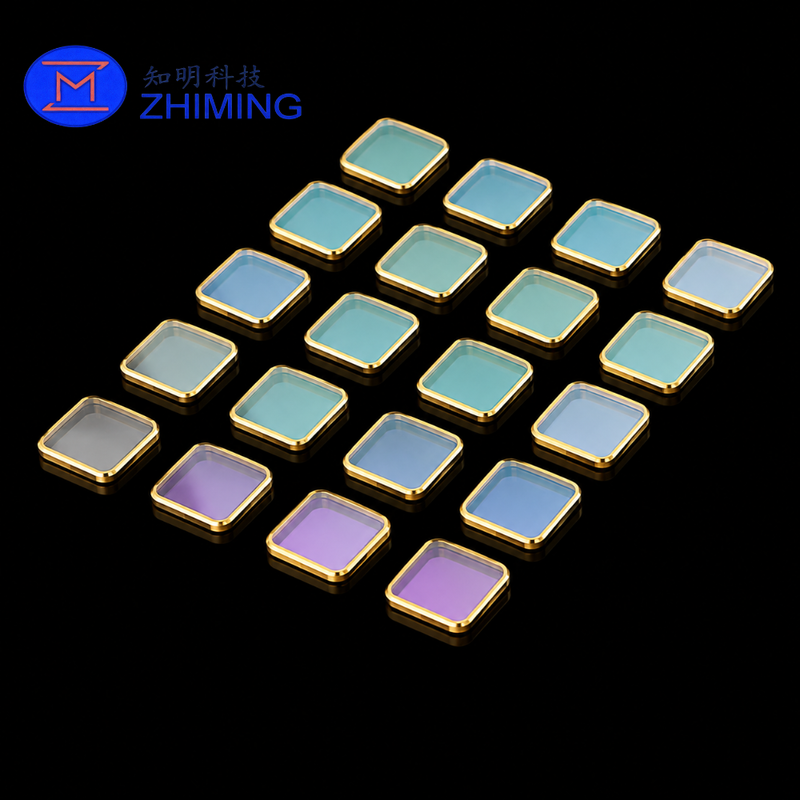

Componentes de Safira Metalizada de Precisão em Ouro para Aplicações Ópticas, Eletrônicas e de Semicondutores

Fornecemos serviços personalizados de metalização de ouro em safira para componentes de safira de precisão usados em aplicações ópticas, eletrônicas, de sensores, semicondutoras e de embalagens avançadas.

A metalização de ouro pode ser aplicada seletivamente em áreas designadas de componentes de safira de acordo com desenhos do cliente, incluindo bordas, molduras, anéis, áreas de contato e padrões personalizados.

Suportamos uma ampla gama de geometrias de safira, incluindo janelas redondas, janelas quadradas, substratos retangulares, anéis, molduras e peças de safira de formato personalizado. Quantidades de protótipo e lotes de produção podem ser suportados.

Metalização de Ouro Personalizada em Safira

A safira é amplamente utilizada em aplicações exigentes devido à sua excelente dureza, desempenho óptico, isolamento elétrico e estabilidade química. No entanto, muitas montagens requerem uma área metalizada na superfície da safira para posterior colagem, conexão elétrica, selagem ou integração com outros componentes.

Nosso serviço de metalização de safira permite que os clientes especifiquem exatamente onde a camada metálica deve ser aplicada.

As configurações típicas incluem:

• Bordas de safira metalizadas com ouro
• Molduras de ouro ao redor de aberturas ópticas
• Padrões circulares de metalização de ouro
• Padrões metalizados quadrados e retangulares
• Áreas de metalização localizadas
• Metalização periférica
• Metalização com padrão personalizado
• Metalização em dupla face ou face única
• Metalização em componentes de safira personalizados

A geometria de metalização pode ser fabricada de acordo com os desenhos do cliente e os requisitos de montagem.

Tipos de Componentes de Safira

Podemos fornecer processamento de metalização para diferentes peças de safira, incluindo:

Janelas de Safira

A metalização de ouro pode ser aplicada ao redor do perímetro, mantendo a área óptica central livre.

Esta estrutura é comumente usada quando uma janela óptica deve ser integrada em uma carcaça metálica, pacote de sensor ou montagem de precisão.

Substratos de Safira

Substratos de safira quadrados, retangulares e personalizados podem ser processados com padrões metálicos localizados de acordo com os projetos do cliente.

Componentes Redondos de Safira

Janelas e discos de safira circulares podem ser fabricados com metalização de ouro em forma de anel ao redor da borda ou em outras áreas especificadas.

Peças de Safira de Formato Personalizado

Além de peças redondas e retangulares padrão, podemos suportar componentes de safira de formato especial com base em desenhos do cliente.

Especificações Personalizáveis

A estrutura da camada de ouro, a espessura da metalização e os requisitos do processo podem ser avaliados de acordo com a aplicação e o desenho do cliente.

Por que a Metalização de Ouro é Usada em Safira

O ouro é frequentemente selecionado como a camada metálica exposta devido à sua excelente resistência à oxidação, condutividade elétrica e compatibilidade com muitos processos de montagem de precisão.

A combinação de safira com metalização de ouro localizada oferece as vantagens de ambos os materiais:

A safira oferece:

• Alta dureza
• Excelente resistência ao desgaste
• Isolamento elétrico
• Estabilidade em altas temperaturas
• Resistência química
• Boa transparência óptica
• Estabilidade dimensional

A metalização de ouro oferece:

• Áreas de contato condutivas
• Superfícies metálicas resistentes à oxidação
• Áreas de colagem ou junção definidas
• Interfaces metálicas localizadas
• Integração com pacotes eletrônicos e ópticos

O resultado é um componente de precisão que combina as propriedades mecânicas e ópticas da safira com regiões metálicas funcionais.

Controle Preciso de Padrão

Para muitas aplicações B2B, o desafio não é simplesmente depositar ouro em safira.

O requisito importante é controlar:

• Dimensões da área metalizada
• Posição do padrão
• Definição da borda
• Abertura óptica clara
• Alinhamento entre a geometria da safira e o padrão metálico
• Limpeza da superfície
• Consistência do revestimento
• Repetibilidade lote a lote

Fabricamos de acordo com os desenhos do cliente para que o padrão metalizado possa corresponder à estrutura de montagem final.

Para janelas ópticas, atenção especial pode ser dada para manter a abertura óptica central livre de metalização indesejada.

Formatos Personalizados e Peças Pequenas de Precisão

Muitos projetos de metalização de safira envolvem componentes de apenas alguns milímetros ou dezenas de milímetros de tamanho.

O manuseio, posicionamento e manutenção de metalização consistente em pequenos componentes de safira podem, portanto, ser desafiadores.

Suportamos o processamento personalizado de pequenas janelas e substratos de safira, incluindo:

• Pequenas janelas redondas de safira
• Discos miniatura de safira
• Janelas quadradas de safira
• Placas retangulares de safira
• Molduras de safira
• Anéis de safira
• Peças de safira de geometria especial

Fixações e métodos de processamento personalizados podem ser avaliados para produção repetida.

Aplicações

Componentes de safira metalizados com ouro podem ser usados em:

• Pacotes de sensores ópticos
• Sistemas a laser
• Dispositivos fotônicos
• Equipamentos semicondutores
• Embalagens eletrônicas
• Módulos ópticos de precisão
• Janelas de detector
• Montagens a vácuo e herméticas
• Sensores de alta temperatura
• Instrumentos científicos
• Sistemas ópticos aeroespaciais
• Componentes eletrônicos e optoeletrônicos personalizados

Serviço OEM de Metalização de Safira

Focamos na fabricação personalizada em vez de apenas fornecer peças de safira padrão.

Os clientes podem fornecer um desenho indicando:

• Dimensões da safira
• Espessura
• Orientação da safira, se necessário
• Acabamento da superfície
• Abertura óptica
• Localização da metalização
• Largura da metalização
• Dimensões do padrão
• Requisitos da camada de ouro
• Tolerâncias dimensionais
• Quantidade

Nossa equipe de engenharia pode avaliar os requisitos de usinagem e metalização da safira em conjunto, reduzindo a necessidade de obter o processamento de safira e a metalização de fornecedores separados.

Produção de Protótipo e em Lote

Para novos projetos, pequenas quantidades podem ser usadas para avaliação de engenharia antes de passar para lotes de produção maiores.

As fases típicas do projeto podem incluir:

Revisão do Desenho → Usinagem de Safira → Polimento → Limpeza → Metalização → Inspeção → Embalagem

A rota de fabricação exata depende da estrutura do componente e dos requisitos de metalização.

Inspeção de Qualidade

Os requisitos de inspeção podem ser personalizados de acordo com a aplicação.

Os itens de inspeção disponíveis podem incluir:

• Dimensões gerais
• Espessura
• Dimensões do padrão de metalização
• Posição do padrão
• Aparência visual
• Condição da superfície
• Abertura óptica clara
• Condição da borda
• Consistência da área metalizada

Requisitos de inspeção adicionais podem ser discutidos durante a cotação.

Informações Necessárias para Cotação

Para uma cotação rápida, por favor, forneça:

1. Desenho do componente de safira
2. Dimensões gerais
3. Espessura
4. Quantidade necessária
5. Orientação da safira, se especificada
6. Requisitos de polimento da superfície
7. Área e padrão de metalização
8. Requisitos da camada de ouro ou pilha de metal, se já definidos
9. Tolerâncias dimensionais
10. Aplicação ou método de montagem

Se a estrutura de metalização ainda não foi finalizada, você também pode nos enviar o desenho de montagem para avaliação.

FAQ

Vocês conseguem fazer metalização de ouro apenas na borda de uma janela de safira?

Sim. Metalização localizada no perímetro ou em estilo de moldura pode ser produzida de acordo com o desenho do cliente, mantendo a abertura óptica necessária livre.

Vocês conseguem processar peças de safira redondas e quadradas?

Sim. Componentes de safira redondos, quadrados, retangulares e de formato personalizado podem ser avaliados para metalização.

O padrão de ouro pode ser personalizado?

Sim. Padrões de metalização em forma de anel, moldura, borda e outros padrões localizados podem ser fabricados de acordo com os desenhos.

Vocês conseguem fornecer o componente de safira e a metalização juntos?

Sim. Podemos suportar usinagem, polimento e posterior metalização de safira como um serviço integrado de fabricação personalizada.

Vocês suportam quantidades de protótipo?

Sim. Produção de protótipo e em pequenos lotes pode ser suportada para qualificação antes da produção em volume.
