Introdução

Os nossos tubos de safira de precisão são projetados para as aplicações mais exigentes onde a clareza óptica, a precisão mecânica e a resistência química são críticas.Cada tubo possui um diâmetro externo polido ópticamente (OD) para monitorização visual ou aplicações láser/ópticas, emparelhado com um diâmetro interno de solo fino (ID) para uma resistência superior ao desgaste e atrito controlado.

Feitos de 99,9% de safira de cristal único, estes tubos superam o quartzo fundido e outras cerâmicas técnicas em ambientes térmicos, mecânicos e corrosivos extremos.Fluidos médicos, cavidades de laser de alta pressão e conjuntos mecânicos de precisão.

Características fundamentais

• Excelência em duplo acabamento: O OD transparente em cristal garante transparência óptica; o ID de terra de precisão fornece um controle consistente de atrito e desgaste.

• Durabilidade extrema: A dureza de Mohs 9 protege contra fluidos abrasivos, movimentos internos de alta velocidade e impactos mecânicos.

• Estabilidade térmica: Desempenho estável a temperaturas criogénicas de até 2000°C, sem deformação ou perda de qualidade óptica.

• Inercia química: Resistente ao plasma agressivo, ácidos fortes e álcalis utilizados na gravação de semicondutores e no processamento químico.

• Engenharia de precisão: Concentricidade e paralelismo otimizados para vedação a alta pressão e alinhamento mecânico de precisão.

Aplicações

• Sistemas de gravação e processamento de wafers a partir de semicondutores

• Máquinas e aparelhos para a fabricação de óleo

• Dispositivos micro e macro fluídicos para aplicações químicas ou biomédicas

• Guia de êmbolo ou de pistão de alta precisão para instrumentos médicos

• Máquinas e aparelhos de secagem

Especificações técnicas

Perguntas frequentes

P1: Por que escolher um tubo de safira com uma D.O. polida e ID de terra?
Esta configuração é ideal para sistemas fluídicos, cavidades de laser e componentes mecânicos de precisão.enquanto o ID de solo fino garante o atrito controlado, melhor retenção de lubrificante e desempenho constante para êmbolos ou pistões.

Q2: Qual é o comprimento e o diâmetro máximos que pode produzir?
Podemos fabricar tubos de safira de até 250 mm de comprimento e até φ250 mm de diâmetro, para aplicações micro-fluídicas e grandes aplicações industriais.

P3: Pode garantir a concentricidade entre o OD polido e o ID de terra?
Usando centrais de rectificação CNC de precisão, conseguimos uma concentricidade de até 0,02 mm e um paralelismo de até 2 segundos de arco, o que é fundamental para vedações de alta pressão e alinhamento óptico.

P4: Este tubo é resistente ao ácido fluorídrico (HF)?
O safiro apresenta excelente resistência química, significativamente superior ao quartzo. Pode suportar a maioria dos ácidos, incluindo HF em concentrações comuns usadas na gravação de semicondutores.Recomendamos a verificação de condições de processo específicas para concentrações ou temperaturas extremas.

Q5: Você oferece dimensionamento personalizado com base em meus desenhos?
Estamos especializados em componentes de safira totalmente personalizados, quer precisem de micro-capilários com um orifício de 0,2 mm, ou de mangas de proteção grandes.Podemos usá-los com precisão para as suas especificações STEP ou CAD.

Produto relacionado

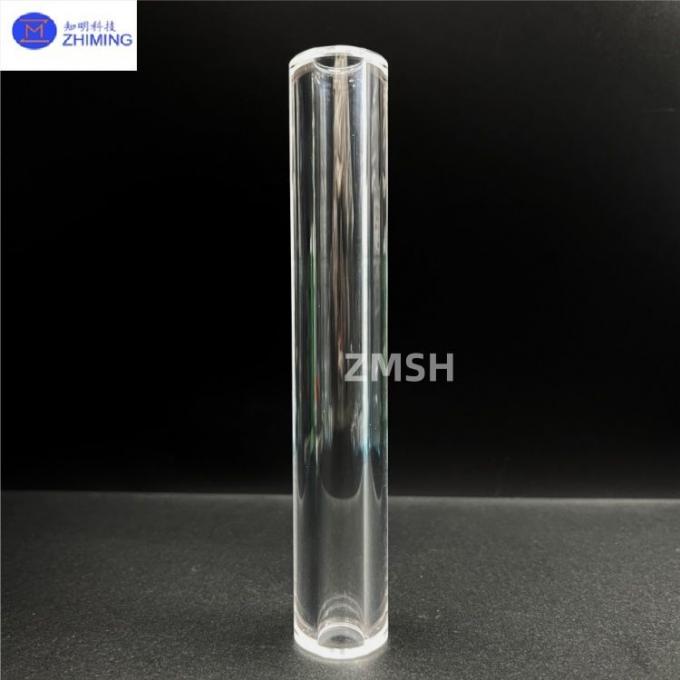

Tubo de safira polido Componente óptico de cristal único Al2O3
