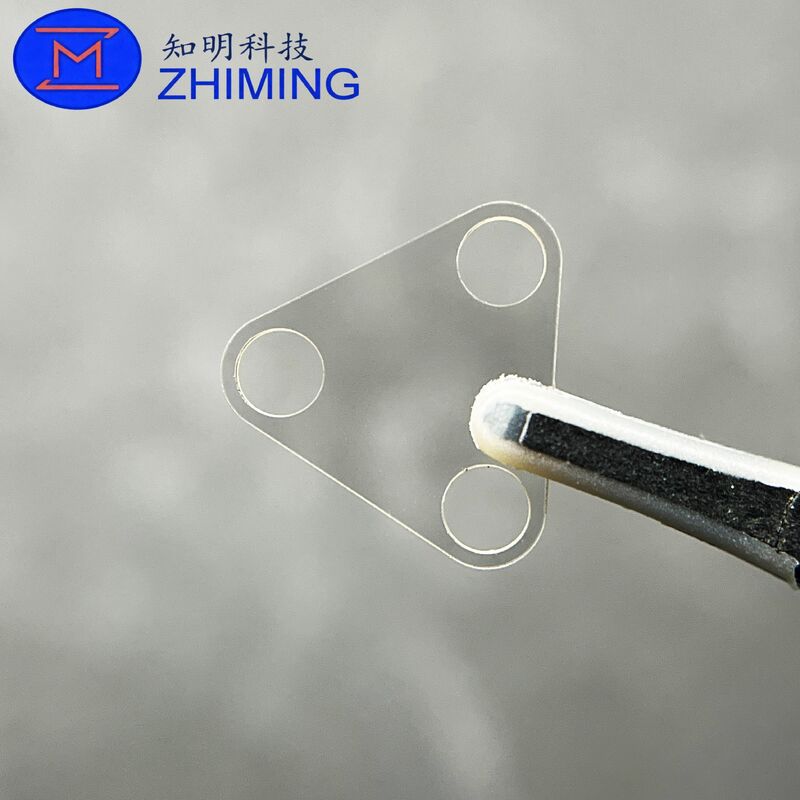

Componente triangular de safira personalizado com buraco de alta precisão

Introdução ao produto

Os nossos componentes triangulares de safira personalizados são projetados para aplicações industriais de ponta que exigem extrema resistência mecânica, estabilidade térmica e resistência química.9% safira de cristal único de alta pureza (Al2O3), estes componentes apresentam uma geometria triangular única com furos perfurados com precisão.

Este produto é ideal para aplicações como manuseio de wafers de semicondutores, pontos de visão de alta pressão e sensores ópticos, onde o vidro ou cerâmica padrão não podem atender aos requisitos de desempenho.

Capacidades técnicas de fabrico

Para garantir que o seu projeto é otimizado para a fabricação, fornecemos as seguintes especificações para o nosso processamento de safira:

Notas:

• A geometria triangular e as posições dos furos podem ser totalmente personalizadas de acordo com desenhos CAD ou STEP.

• A elevada reprodutibilidade garante uma qualidade constante para aplicações industriais.

Principais vantagens de desempenho

• Dureza extrema:A dureza de Mohs 9 garante uma resistência superior aos arranhões e durabilidade em ambientes abrasivos.

• Alta resistência térmica:Mantenha a integridade estrutural a temperaturas extremamente elevadas, ideal para aplicações industriais e semicondutores exigentes.

• Transmissão óptica ampla:A alta transparênciaUV (190 nm) a infravermelho médio (5000 nm), suportando uma ampla gama de aplicações ópticas.

• Resistência química e ao plasma:Excelente durabilidade em ambientes corrosivos ou ricos em plasma.

• Zero desgaseamento:Adequado paraUltra-alto vácuo (UHV)e processos de salas limpas.

Aplicações típicas

• Indústria de semicondutores:Placas de suporte triangulares resistentes ao plasma, pinos de posicionamento de wafer e fixadores de alinhamento de precisão.

• Sistemas de precisão de fluidos:Micro-orifícios (0,2 mm) para bicos químicos de alta pressão ou aplicações de jato de água.

• Sistemas ópticos:Prismas triangulares, suportes de janela de precisão e componentes que exigem alta clareza óptica.

• Sensores aeroespaciais e de alta temperatura:Janela de visão de pressão extrema e caixa de sensores ópticos de alta temperatura.

Perguntas Frequentes (FAQ)

P1: Qual é o menor diâmetro de buraco que você pode alcançar em um componente triangular de safira?
Podemos fazer buracos até0.2 mm com uma tolerância de ±0,01 mmO resultado é que as paredes dos buracos são lisas e sem ascas.

Q2: A forma triangular e as posições dos buracos podem ser personalizadas?
Sim. Oferecemos personalização completa da geometria triangular (equilátera, retângulo ou outros tipos) e localização exata do buraco. Os desenhos CAD, STEP ou PDF podem ser enviados para avaliação de viabilidade.

Q3: Como se garante a alta qualidade da superfície e a planitude?
Cada componente é submetido a uma inspecção rigorosa com interferômetros e comparadores ópticos.Rastreamento/Escavação 20/10de acordo com a norma MIL-PRF-13830 ePlanosidade da superfície até λ/10 @633 nm, adequado para vias ópticas de alta precisão.

P4: Por que escolher safira em vez de quartzo fundido ou alumina cerâmica?
Sapphire fornece superiordureza mecânica, resistência térmica, durabilidade plasmática e química e ampla transmissão óptica, tornando-o ideal para condições extremas em que outros materiais falham.

Q5: E se o meu projeto exceder as especificações padrão?
Trabalhamos frequentemente emProjetos de I&D e projetos personalizados com geometrias desafiadoras. Se o seu projecto não se enquadra nos parâmetros indicados, por favor contacte-nos
