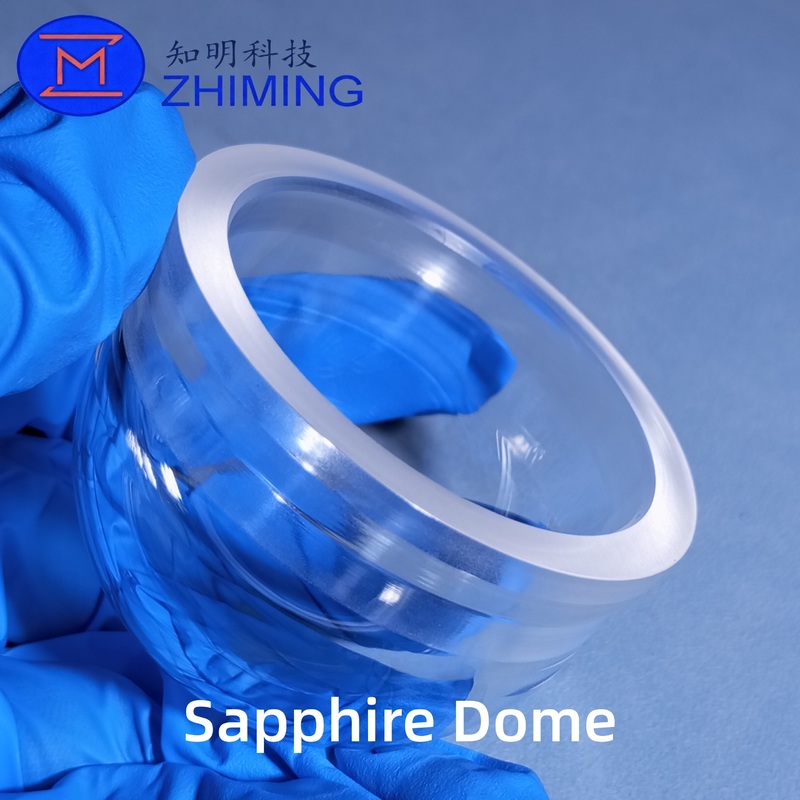

Cúpula de safira personalizada para aplicações ópticas – alta precisão, durável e transparente

Visão geral do produto

As cúpulas de safira personalizadas são componentes ópticos em formato de cúpula projetados com precisão, feitos de safira sintética de alta qualidade (Al₂O₃), conhecida por sua excepcional dureza, transparência óptica e estabilidade química. Essas cúpulas são amplamente utilizadas em aplicações ópticas exigentes e de alto desempenho, incluindo aeroespacial, defesa, exploração subaquática e instrumentação científica.

A safira combina extrema dureza, excelente condutividade térmica, uma ampla faixa de transmissão óptica de ultravioleta (UV) a infravermelho (IR) e excelente resistência à abrasão, corrosão e choque térmico. Isso torna as cúpulas de safira a solução ideal para proteger sensores ópticos sensíveis e, ao mesmo tempo, manter um desempenho de imagem superior em ambientes agressivos.

O termo“conforme”refere-se ao formato personalizado da cúpula, que pode corresponder precisamente ao contorno do equipamento ao qual está integrada. Isto reduz o arrasto e melhora a eficiência aerodinâmica em aplicações de alta velocidade. Cúpulas de safira conformadas são comumente usadas como janelas infravermelhas (IR) em sistemas de orientação de mísseis, capas protetoras para sensores de alta precisão e caixas resistentes à pressão para câmeras subaquáticas.

Cúpulas de safira personalizadas estão disponíveis em uma variedade de formatos, incluindo hemisférico, hiper-hemisférico, asférico, corte, formato de U e outros formatos especiais. Eles podem ser fabricados com diâmetros de até 390 mm, tolerâncias de superfície precisas e qualidade óptica superior, garantindo desempenho confiável em condições extremas, desde missões aeroespaciais de alta velocidade até exploração em alto mar.

Ao combinar excepcional clareza óptica, resistência mecânica e durabilidade, as cúpulas de safira proporcionam desempenho confiável e duradouro nos ambientes mais exigentes, tornando-as a escolha preferida para indústrias que exigem componentes ópticos de alta precisão e alta confiabilidade.

Recursos e benefícios

• Alta transparência óptica: 0,3 μm (UV) a 5 μm (IR)

• Dureza excepcional: 9 Mohs, resistente a arranhões

• Resistência Térmica: Até 2030°C, excelente condutividade térmica

• Resistência Mecânica: Alto módulo de Young, resistência à tração e flexão

• Estabilidade Química: Resistente à corrosão e durável sob condições extremas

• Fabricação de precisão: Precisão de centralização < 0,01 mm, rugosidade superficial < 10 Å, qualidade superficial de até 20/10

• Formas personalizadas disponíveis: cúpulas hemisféricas, hiper-hemisféricas, asféricas, de corte, em forma de U e de formato especial

Especificações

Aplicativos

• Militar e Aeroespacial: Janelas IR do sistema de orientação de mísseis, proteção de sensores, radomes

• Óptica subaquática: gabinetes de câmeras, cúpulas de observação em alto mar

• Instrumentos de Precisão: Sensores científicos, metrologia, dispositivos ópticos de alta tecnologia

• Ambientes adversos: aplicações de alta velocidade, alta pressão e alta temperatura

As cúpulas de safira fornecem proteção robusta para componentes ópticos sensíveis sem comprometer o campo de visão ou o desempenho óptico. Comparada ao vidro, a safira oferece resistência mecânica superior, resistência a arranhões e estabilidade térmica.

Fabricação Personalizada

Somos especializados em cúpulas de safira personalizadas com décadas de experiência:

1. Conte-nos seus requisitos:Envie desenhos 2D/3D, fotos ou dimensões detalhadas.

2. Receba solução e orçamento:Fornecemos a melhor solução e cotação em 24 horas.

3. Produção em massa e envio:Após aprovação e depósito, produzimos e enviamos suas cúpulas de safira.

Podemos produzir cúpulas de safira em vários formatos, incluindo:

• Hemisfério e Hiperhemisfério

• Asférico e Kerf

• Formato em U e conformado

• Formas personalizadas especiais

Os diâmetros podem atingir até Φ390 mm, com tolerâncias restritas e alta qualidade superficial para aplicações de precisão.

Por que escolher cúpulas de safira

• Resistência e durabilidade excepcionais

• Clareza óptica superior de UV a IR

• Resistente a choque térmico, alta pressão e abrasão

• Ideal para óptica aeroespacial, de defesa, subaquática e de precisão

• Totalmente personalizável para atender às necessidades exclusivas da aplicação

Perguntas frequentes

Q1: Qual é o tamanho máximo para uma cúpula de safira personalizada?

A1: Podemos fabricar cúpulas de safira com diâmetro de até 400 mm, dependendo dos requisitos de formato e espessura da parede.

Q2: Você pode produzir cúpulas de safira com revestimentos especiais?

A2: Sim, oferecemos revestimentos anti-reflexo (AR) e outros revestimentos personalizados para melhorar o desempenho óptico para aplicações específicas.

Q3: Quais formatos de cúpulas de safira podem ser personalizados?

A3: Podemos produzir cúpulas de safira hemisféricas, hiper-hemisféricas, asféricas, cortadas, em forma de U, conformadas e outras de safira de formato especial, de acordo com seus requisitos de projeto.

Q4: Quão precisas são as dimensões e a qualidade da superfície?

A4: Nossas cúpulas de safira podem atingir uma precisão de centralização inferior a 0,01 mm, rugosidade superficial abaixo de 10 Å e qualidade superficial de até 20/10, garantindo alta precisão para aplicações ópticas exigentes.
