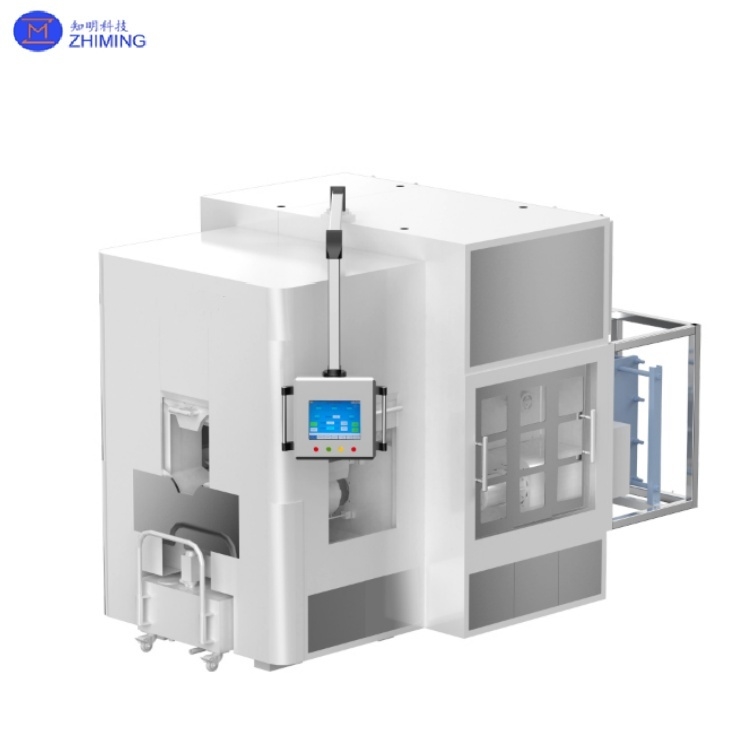

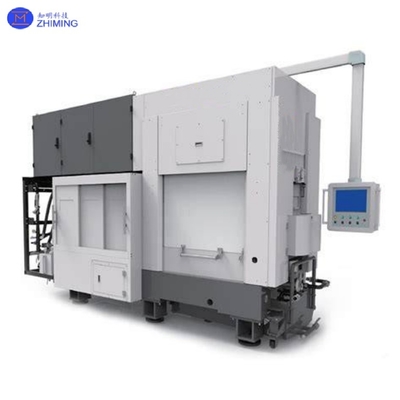

Máquina de serra de vários fios invertida para corte de fio de diamante de alta precisão
A serra de multi-fios de ultra-precisão invertida é um modelo de alta velocidade na linha de produtos Saw Multi-Wire de nossa empresa, projetada especificamente para o processamento eficiente em lote de vários materiais rígidos e quebradiços. Este modelo apresenta um projeto estrutural invertido inovador e está equipado com um sistema de guia de arame simplificado (normalmente otimizado para 6 rodas guia). Esse design aprimora a eficiência do processamento, melhorando significativamente a estabilidade operacional e a adaptabilidade do processo.
Seu princípio de corte de núcleo utiliza fios de diamante reciprocante de alta velocidade (incorporados com partículas de diamante) para reduzir materiais rígidos e quebradiços na área de processamento. Ao controlar com precisão os parâmetros de corte, pode produzir fatias finas de espessura uniforme e de alta qualidade. Esse equipamento equilibra perfeitamente alta eficiência de produção, excelente qualidade do produto, baixos custos de processamento, alta precisão de controle e simpatia ambiental, tornando -o particularmente adequado para clientes com altos requisitos para controle de custos e utilização de materiais. Além disso, o dispositivo adota um design modular para reciclagem conveniente de resíduos, alinhando -se aos requisitos de desenvolvimento sustentável da fabricação moderna.
Máquina de serra de vários fios invertidaPrincípio de trabalho
O princípio de trabalho da serra de vários fios invertidos é baseada em fios de diamante reciprocatória de alta velocidade que transportam partículas de diamante para cortar materiais duros e quebradiços. O processo detalhado é o seguinte:
1. Formação de malha de arame
- O fio de diamante está desenrolado do carretel de pagamento e passa por 6 rodas guia simplificadas e otimizadas (significativamente menos que os modelos tradicionais) antes de serem absorvidos pelo carretel de aceleração, formando uma malha de fio de diamante estável na área de corte. O projeto estrutural invertido permite um layout de malha de arame mais compacto e racional, reduzindo o número de rodas guia, garantindo a operação de arame estável. O sistema guia da roda garante arranjo de fio puro, fornecendo uma base para o corte preciso.
2. Corte alternativo de alta velocidade
- O fio de diamante é acionado pelo motor principal para realizar um movimento alternativo de alta velocidade (normalmente atingindo 1000-1200 m/min). As partículas de diamante no corte de malha de arame cortam os materiais rígidos e quebradiços. A estrutura invertida garante uma distribuição de tensão mais uniforme no fio de corte, reduzindo vibrações e desvios durante o processo de corte.
3. Controle de alimentação de precisão
- Os materiais duros e quebradiços a serem cortados (por exemplo, materiais magnéticos, materiais semicondutores) são alimentados com precisão em direção à malha de fio de diamante em movimento em alta velocidade por uma mesa de trabalho controlada por servo, seguindo velocidades e caminhos de alimentação predefinidos, para obter corte de fatia fino de espessura uniforme. Todo o processo de alimentação é controlado por um sistema servo de alta precisão para garantir a precisão do corte.
4. Controle de tensão inteligente
- Um sistema de controle de feedback de circuito fechado é empregado para monitorar e ajustar a tensão do fio de corte em tempo real. Servo Motors controla com precisão a operação dos rolos de pagamento e de aceitação para manter a tensão constante de arame durante o corte. O sistema também apresenta uma função de aviso de tensão que alerta automaticamente quando as flutuações anormais de tensão são detectadas, impedindo efetivamente a quebra de fios e melhorando a continuidade da produção.
5. Sistema de resfriamento em circuito fechado
- O calor gerado durante o corte é dissipado por um sistema de resfriamento de precisão. O líquido de resfriamento é pulverizado com precisão na área de corte, garantindo a qualidade do corte enquanto protege o equipamento e os materiais. Esse sistema também facilita a reciclagem e o processamento de resíduos.
Recursos de máquina de serra de vários fios invertidos
|
Categoria
|
Detalhes
|
|
1. Design industrial moderno
|
• Estética elegante e moderna: o produto apresenta uma linguagem de design limpa e moderna, com várias opções de cores para atender a diversas preferências do cliente.
• Linhas elegantes e proporções geométricas: o design externo incorpora linhas nítidas e proporções geométricas, destacando a sofisticação sofisticada de equipamentos de precisão, garantindo integração perfeita nas linhas de produção modernas.
|
|
2. Design operacional amigável
|
• Levantamento automatizado de escudo: a blindagem protetora pode ser ajustada automaticamente para cima ou para baixo, equilibrando a segurança operacional com facilidade de observação e ajuste.
• Vantagens da estrutura invertida: o design invertido reduz o centro de gravidade do equipamento, aumentando a estabilidade operacional e simplificando a manutenção e a operação.
|
|
3. Layout estrutural otimizado
|
• zoneamento funcional: a máquina é dividida em áreas funcionais, com a zona de corte principal separada do pagamento de fios - desligado/área de operação para minimizar a interferência e fornecer um ambiente estável para o sistema de fios.
• Aberto - Zona de corte: a área de corte possui um design aberto para facilitar a observação e a manutenção de rotina, melhorando a acessibilidade e o tempo de atividade do equipamento.
|
|
4. Sistema de guia simplificado e eficiente
|
• Rodas -guia reduzidas: o número de rodas -guia é otimizado para 6 (em comparação com 8 - 10 nos modelos tradicionais), reduzindo significativamente o uso consumível, o consumo de energia e os custos operacionais, minimizando possíveis pontos de falha.
|
|
5.
|
• Componentes de precisão importados: os principais componentes da unidade, incluindo o fuso principal e o alojamento do rolamento, utilizam peças de alta precisão importadas para garantir a precisão da usinagem e a estabilidade de longo prazo.
• Módulo de alojamento do rolamento para acionamento por eixo: a unidade do eixo emprega um módulo de alojamento com um processo simples de instalação e tecnologia de posicionamento de cone duplo para garantir alta - rotação de precisão e estabilidade a termo.
• Vibração e otimização térmica: o sistema de acionamento do eixo é projetado para minimizar as vibrações e a deformação térmica, aumentando ainda mais a precisão do corte.
|
|
6. Design tranquilo e ecológico
|
• Baixo ruído operacional: o equipamento opera em níveis de ruído tipicamente abaixo de 75 decibéis, salvaguarda a saúde da Operadora auditiva e criando um ambiente de trabalho mais confortável.
|
|
7. Controle completo do servo de servo
|
• Motores de servo de precisão: funções críticas - pagamento de fios - OFF, retire - Up, rosqueamento de arame, rotação do fuso, tensão de fio e alimentação da mesa de trabalho - são alimentados e controlados por motores de servo de alta precisão, garantindo sincronização e coordenação precisas de todas as partes móveis.
• Controle responsivo e preciso: o sistema de controle servo oferece resposta rápida e alta precisão de posicionamento, permitindo caminhos de corte complexos e parâmetros complexos de processo.
|
|
8. Sistema de gerenciamento de tensão inteligente
|
• Controle de tensão de loop fechado: o pagamento do fio - OFF e retirada - O controle de tensão utiliza um mecanismo de feedback de loop fechado para monitorar e ajustar automaticamente a tensão do fio, mantendo a consistência durante todo o processo de corte para maior qualidade e estabilidade.
• Mecanismo de aviso de tensão: o sistema inclui um recurso de aviso de tensão que desencadeia alertas automáticos ao detectar flutuações de tensão anormais, impedindo proativamente a quebra do fio e melhorando a eficiência da produção.
|
Aplicações de máquina de serra de vários fios invertidos
1. Processamento de material magnético
- Especializado para fatia de precisão de materiais magnéticos: projetados para materiais magnéticos (por exemplo, neodímio-ferro-boro, samarium-cobalt e outros ímãs permanentes de terra rara), permitindo a produção eficiente de fatias magnéticas uniformemente espessas e de alta qualidade. Estes são amplamente utilizados em eletrônicos, motores elétricos e novos setores de energia.
2. Materiais semicondutores e eletrônicos
- Corte de precisão de materiais eletrônicos: Adequado para bolachas de silício semicondutor, semicondutores compostos (por exemplo, GAAs, SIC) e outros materiais eletrônicos, atendendo aos padrões exatos da indústria eletrônica em relação à precisão dimensional e qualidade da superfície do material.
3. Materiais de cerâmica óptica e de precisão
- Corte de materiais ópticos duros e quebradiços: aplicável ao processamento de vidro óptico, cristais de quartzo e cerâmica de precisão, produzindo componentes ópticos de alta precisão e partes estruturais complexas.
4. Novos materiais de energia
- Processamento de novos materiais relacionados à energia: Ideal para materiais de bateria de lítio, materiais fotovoltaicos e outros novos materiais rígidos e quebradiços relacionados à energia, apoiando as necessidades de fabricação de precisão da nova indústria de energia.
5. Pesquisa científica e materiais especiais
- Pesquisa e produção de pequenos lotes: em instituições de pesquisa científica e campos de processamento de materiais especializados, o equipamento é usado para novos materiais funcionais e materiais compostos, facilitando a pesquisa e a produção de pequenos lotes para atender às demandas especializadas do processamento.
Máquina de serra de vários fios invertida Perguntas frequentes
1. P: Quais materiais são adequados para cortar com uma serra invertida de vários fios?
R: comumente usado para cortar materiais duros e quebradiços, como bolachas de silício, safira e cerâmica.
2. P: Quais são as vantagens de uma serra de multi-fio invertida em comparação com as máquinas de corte tradicionais?
R: oferece maior precisão de corte, eficiência mais rápida e menor desperdício de material.
