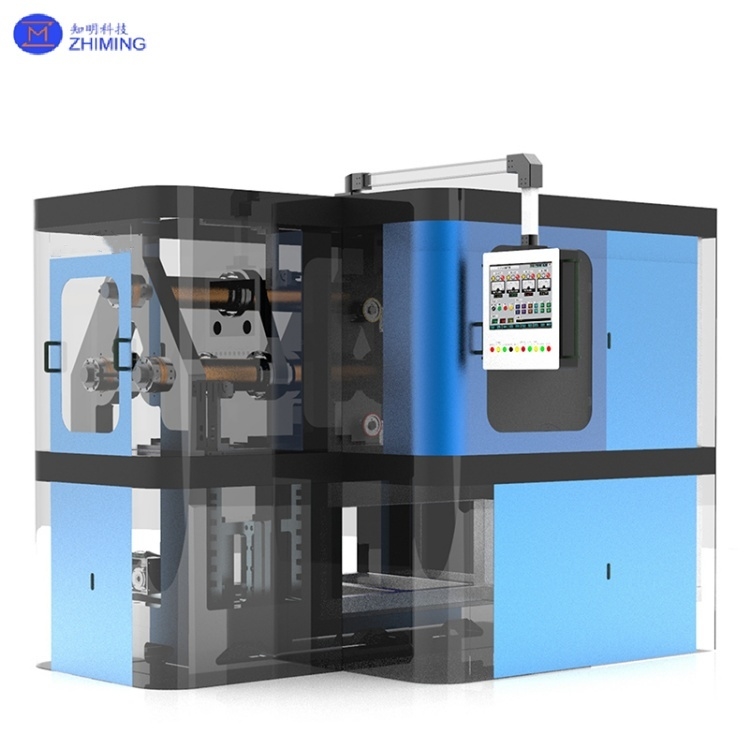

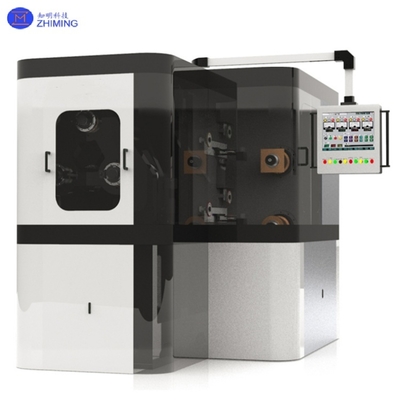

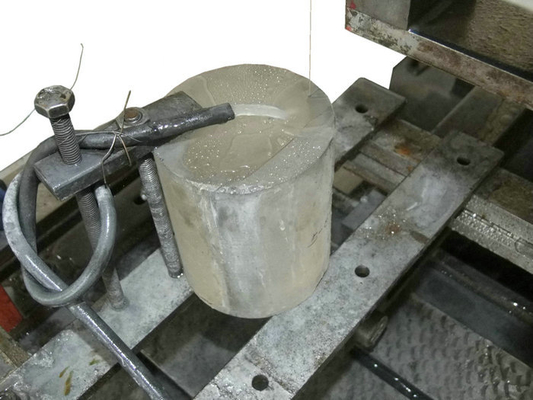

Máquina de serragem multi-fios de safira para materiais de safira/SiC/quarzo
A serra multi-fios de safira é um dispositivo de usinagem de precisão projetado para materiais duros e frágeis (por exemplo, safira, carburo de silício, quartzo, vidro óptico).Emprega movimento recíproco de alta velocidade de centenas de fios revestidos de diamantes para conseguir cortar lingotes de forma eficiente. Com menos rodas de guia (normalmente 3×5), o sistema aumenta a estabilidade e a rentabilidade. Adequado para lingotes de até 300 mm, permite cortar simultaneamente 800×1200 wafers por ciclo,atingindo ±0Tolerância de espessura de 0,02 mm e rugosidade da superfície Ra < 0,5 μm. As aplicações abrangem substratos LED, placas de cobertura de eletrônicos de consumo, janelas militares e muito mais.
Em comparação com as tradicionais serras de fios múltiplos, este dispositivo utiliza controle de tensão de circuito fechado (intervalo de 10-30N) e sistemas inteligentes de rosca,Melhorar a utilização de fios em 40% e reduzir os custos de consumo em 30%, ao mesmo tempo que satisfaz as exigências de eficiência, estabilidade e economia.
Principios de funcionamento da máquina de serração de fios múltiplos Sapphire
1. Sistema de accionamento de múltiplos fios
- O motor principal impulsiona as rodas activas (Φ300 ∼ 500 mm de diâmetro), formando uma rede de circuito fechado com 300 ∼ 800 fios de diamante a velocidades de até 1.000 m/min.
- 7 servomotores coordenam o movimento (desembolso de fio/rolo, rosca, fuso, tensão, alimentação, oscilação) com uma precisão de ± 0,005 mm.
- Não.
2Mecanismo de corte de alta tensão.
- Sensores de tensão de circuito fechado (amostragem a 1 kHz) ajustam dinamicamente o servomotor, mantendo flutuações de tensão < ± 2%.
- Detecção de ruptura de fibra óptica com resposta < 10 ms desencadeia desligamento automático e localização de falhas.
3Sistema de Controle Inteligente
- A arquitetura Inovance PLC + servo suporta ≥ 100 parâmetros de processo pré-definidos (velocidade, tensão, taxa de alimentação).
- 10.1" e o ecrã sensível ao toque exibe em tempo real o estado da rede de fios, as curvas de tensão, o consumo de energia e os registos de falhas (rastreamento histórico).
- Não.
4. Refrigeração e filtragem
- A refrigeração a alta pressão (0,5-1,5 MPa) com filtragem de 5 μm garante uma temperatura da zona de corte < 35 °C.
- Sistema de refrigeração à base de água de autoconcentração (acurácia ± 0,5%).
Máquina de Serra Multicâmbrica Sapphire Vantagens técnicas
| - Não.Categoria |
Detalhes técnicos |
Benefícios |
| Projeto estrutural |
Quadro de aço Q345B com otimização de elementos finitos (frequência natural > 80 Hz) |
Melhoria de 50% da resistência às vibrações; funcionamento estável em condições de elevada umidade. |
| Precisão de controlo. |
7 servomotores + codificadores absolutos de 17 bits (repetitividade ± 0,002 mm) |
Aplicação de um sistema de medição de fluxo de massa de um sistema de medição de fluxo de massa de um sistema. |
| Sistema de tensão. |
Controle de duplo circuito (circuitos de corrente + posição; flutuação < ± 0,3N) |
99Taxa de rendimento de 0,5%; perdas por quebra de fios < 0,1%. |
| Adaptabilidade ao processo |
Gestor de receitas para materiais pré-definidos (por exemplo, dureza de safira 2000HV) |
Troca de material de 3 minutos; perdas de corte de ensaio reduzidas. |
| Características inteligentes |
Integração Ethernet/IP com sistemas MES; controlo de acesso de três níveis |
Carregamento de dados OEE em tempo real; conformidade com as normas da Indústria 4.0. |
| Eficiência de custos |
0Consumo de fio por trança de 0,8 ∼1,2 m (Φ0,25 mm de fio); |
30% menor uso de fio; rápida mudança de diâmetro do fio (0,15 ∼0,45 mm). |
Parâmetros técnicos da máquina de serração de fios múltiplos de safira
|
Fornecimento de energia
|
Sistema trifásico de cinco fios com capacidade AC 380V e 50A
|
|
Consumo de energia
|
De potência ≤ 25 kVA
|
|
Velocidade do fuso
|
400-1200 m/min
|
|
Tração de elevação da mesa de trabalho
|
200 mm
|
|
Velocidade de alimentação da mesa de trabalho
|
0 mm-1000 mm/h
|
|
Ângulo de balanço
|
± 8o
|
|
Tamanho máximo de trabalho
|
350 x 200 x 200 mm
|
|
Capacidade de bobina de arame
|
20 km
|
|
Diâmetro do fio
|
¥0,1-¥0,28 mm
|
|
Diâmetro externo do rolo eixos de comprimento efetivo
|
160 mm x 350 mm x 3 tiras
|
|
Número do volante
|
8 peças
|
|
Peso líquido da máquina
|
5500 kg
|
|
Tamanho máximo de trabalho
|
350 x 200 x 200 mm
|
Aplicações da Máquina de Serra Multicâmbrica Sapphire
1Indústria LED:
- Substratos de safira de 2 ′′6 (espessura 80 ′′350 μm) para chips micro-LED.
- Substratos com padrão (PSS) com Ra < 0,2 μm.
- Não.
2. Eletrónica de Consumo:
- Coberturas de safira de relógio inteligente (espessura 0,3 ∼ 0,8 mm; chipping de borda < 10 μm).
- Protectores de lentes de câmara de smartphone.
- Não.
3Óptica e Defesa:
- Janela infravermelha (0,5 ∼5 mm; < 0,01 mm de paralelismo).
- "Métodos" para a "produção" ou "reprodução" de "materiais" ou "produtos" de "produção" ou "reprodução" de "materiais" ou "produtos" de "produção" ou "reprodução".
- Não.
4Semicondutores:
- Wafers epitaxiais de 4H-SiC (TTV < 5μm).
- Criação de um sistema de transmissão de dados (e-mail) com um sistema de transmissão de dados.
5Investigação:
- Safira flexível ultrafina (< 50 μm).
- Componentes de forma complexa (rádio mínimo R0,5 mm).
Máquina de Serra Multicâmbrica Sapphire
1Estabilidade:
- ± 0,002 mm de repetibilidade; < 0,02 mm de curvatura.
- Tamanho máximo da peça: 260 × 260 × 250 mm.
- Os servomotores Huagong garantem a fiabilidade.
- Não.
2. Eficiência energética:
- O sistema de reciclagem de água minimiza o desperdício sólido.
- Potência servoalimentada: 27,2 KVA (3% do consumo horário).
- Não.
3. Eficiência dos custos:
- O corte em duas posições duplica a eficiência.
- Apoio integrado aos processos (formação, solução de problemas).
- Não.
4Líder de Preço:
- < 1/3 do custo dos equivalentes estrangeiros.
- Rápido ROI; riscos operacionais reduzidos.
Máquina de serração multi-fios de safiraPerguntas frequentes
- Não.
Q1: Quais são as principais vantagens das serras multi-arame de safira?
A1: corte por lotes de elevado rendimento (800 ‰ 1200 wafers por ciclo), tolerância de espessura ± 0,02 mm e rugosidade da superfície Ra < 0,5 μm,Ideal para aplicações de alta precisão, como substratos LED e janelas militares.
Q2: Como abordar o corte de safira não circular?
A2: Otimizar os parâmetros de corte (velocidade/tensão do fio) e o alinhamento da malha de fio, garantindo o diâmetro da roda de guia > 300 mm para minimizar a distorção do fio de diamante.
