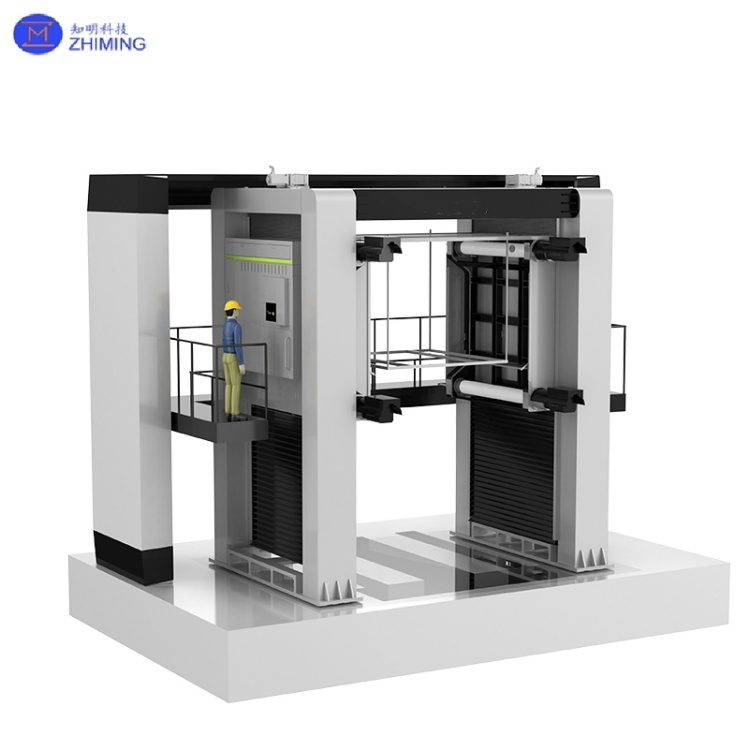

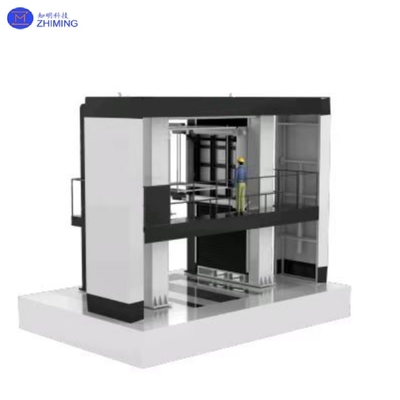

Máquina de corte de serras de fios múltiplos para processamento de pedra natural
A máquina de corte de serra multi-fios é um equipamento moderno de processamento de pedra que utiliza vários fios de corte de diamantes trabalhando em paralelo,com um diâmetro superior a 50 mm,Através do movimento sincrono de centenas de fios de diamante, permite cortar e moldar blocos extra-grandes (até 3 × 2 × 2 m),Melhoria da eficiência de corte em 5-8 vezes em comparação com as serras de quadro tradicionaisO equipamento apresenta um design modular, suporta corte bidirecional vertical/horizontal e oferece uma espessura máxima de processamento de 2,5 m. É amplamente utilizado na mineração de pedreiras,produção de lajes, e processamento de materiais de forma especial.
Princípio de funcionamento da máquina de corte de serras de fios múltiplos
1Sistema de transmissão multi-fios
- Acionado por um motor principal, o conjunto de rodas motrizes (diâmetro 1,2-1,8 m) alimenta 200-800 fios de corte de diamante para formar uma rede de movimento de circuito fechado.
- A velocidade do fio é ajustável na faixa de 0-25m/s, com controle de tensão de servo (15-35kN ajustável) garantindo fios de corte tensos.
2Sistema de alimentação de pedras
- O carrinho de blocos é alimentado uniformemente a uma velocidade de 0,5 a 10 cm/h através de um dispositivo de propulsão hidráulica.
- Equipado com sensores de pressão para monitorizar a resistência de corte em tempo real e ajustar automaticamente a velocidade de alimentação.
3Sistema de arrefecimento e de remoção de poeira
- As bombas de água de alta pressão (10-15 MPa) pulverizam refrigerante à base de água com um caudal de 200 L/min.
- A purificação em duas fases com remoção de poeira de ciclone + filtragem de cortina de água controla a concentração de poeira abaixo de 2 mg/m3.
4Sistema de controlo inteligente.
- Baseado em uma arquitetura de computador industrial PLC +, ele exibe parâmetros em tempo real, como tensão do fio, carga de corrente e velocidade de alimentação.
- Características de adaptabilidade à dureza da pedra, otimizando automaticamente os parâmetros de corte através da detecção acústica.
Especificação técnica da máquina de corte de serra de fios múltiplos
| Ponto |
Unidade |
Parâmetro |
| Tamanho máximo do trabalho |
mm |
3300*2000*2300 |
| Diâmetro de borracha de rolos (cónio duplo) |
mm |
Quatro eixos: Φ240*2000 |
| Tração de elevação vertical da mesa de trabalho |
mm |
2500 |
| Velocidade do fio (cónio duplo) |
m/min |
1000 (max) |
| Diâmetro do fio de diamante |
mm |
0.45 a 0.55 |
| Capacidade de armazenamento de fios |
Km |
0-20 ((para 0,45 ~ 0,55 fio de diamante) |
| Faixa de espessura de corte |
mm |
10 ~ 50 |
| Fornecimento de energia |
|
AC380V/50Hz de três fases e quatro fios |
| Potência total da máquina |
KW |
≤ 170 |
| Motor principal |
|
29 kW × 4 unidades |
| Motor de elevação |
|
7.5KW × 2 unidades |
| Motor de arranjo de fios |
KW |
00,75 kW × 2 unidades |
| Motor de regulação de tensão |
|
7.5KW × 2 unidades |
| Motores de retorno/absorção |
|
11 kW × 2 unidades |
| Dimensões totais (cónio duplo) |
mm |
6300*9280*6750 |
| Peso da máquina (cônus duplo) |
T |
Aproximadamente 40 toneladas. |
Características da máquina de corte de serra de fios múltiplos
- Os principais componentes da transmissão utilizam peças importadas para garantir a precisão geral da máquina.
- O equipamento funciona com baixos níveis globais de ruído, evitando danos auditivos aos trabalhadores.
- A distribuição de fios, a captação, o arranjo, a operação do fuso, a tensão do fio de corte e a alimentação da mesa de trabalho são todos impulsionados e controlados por servomotores.
- A fonte de alimentação ininterrupta (UPS) está integrada para operação contínua.
- O controlo de retroalimentação de circuito fechado é adotado para a tensão de saída e de absorção do fio, garantindo uma tensão constante do fio de corte durante o processo.
- O sistema possui tensão (função de alerta precoce), evitando efetivamente a quebra de fios causada por flutuações anormais de tensão.
Máquina de corte de serra de fios múltiplos Principais aplicações
1. Mineração de pedreiras diretas
- Substitui os métodos de mineração explosivos, permitindo o corte direto de blocos retangulares de corpos de minério, melhorando o rendimento em 3 vezes.
- Especialmente adequado para a mineração protetora de pedras de alto valor como mármore branco e granito vermelho indiano.

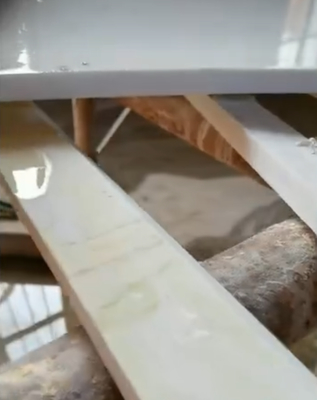

2Produção em grande escala de laje
- Cortar simultaneamente 120-240 lajes padrão (espessura 1,5-2 cm).
- Realizando a formação de uma só vez de superfície áspera para brilhante, eliminando a moagem áspera.
3Processamento de materiais de forma especial
- Permite o corte curvo (rádio mínimo R300 mm) através do sistema CNC.
- Usado para processamento de formas especiais, como colunas romanas, espaços em branco de esculturas e pisadas curvas de escadas.
4Restauração de edifícios antigos
- Replica com precisão os componentes tradicionais de pedra, satisfazendo os requisitos de fixação de moagem e de tenão.
- Permite cortar sem danos pedras macias como arenito e bluestone.
5. Processamento especial de pedras
- Cortar ágata de cristal: utiliza arame de diamante ultrafinos de 0,5 mm com perda de corte < 1 mm.
- Gravação em lápide: suporta corte e processamento de 45°.
Máquina de corte de serras de fiosPerguntas frequentes
- Não.
Q1: Qual é a capacidade máxima de corte das serras multi-fios para pedra natural?
A1: As serras multi-fios avançadas podem processar blocos de até 3 × 2 × 2 m com capacidade de espessura de 2,5 m e capacidade de corte curvo até um raio de R300 mm.
P2: Como é o corte de serradura de fios múltiplos em comparação com os métodos tradicionais para o granito?
A2: As serras de fios múltiplos atingem uma velocidade de corte de 2 a 4 m2/h com uma precisão de ± 0,5 mm, reduzindo o consumo de energia em 40% em comparação com as serras de quadro.
