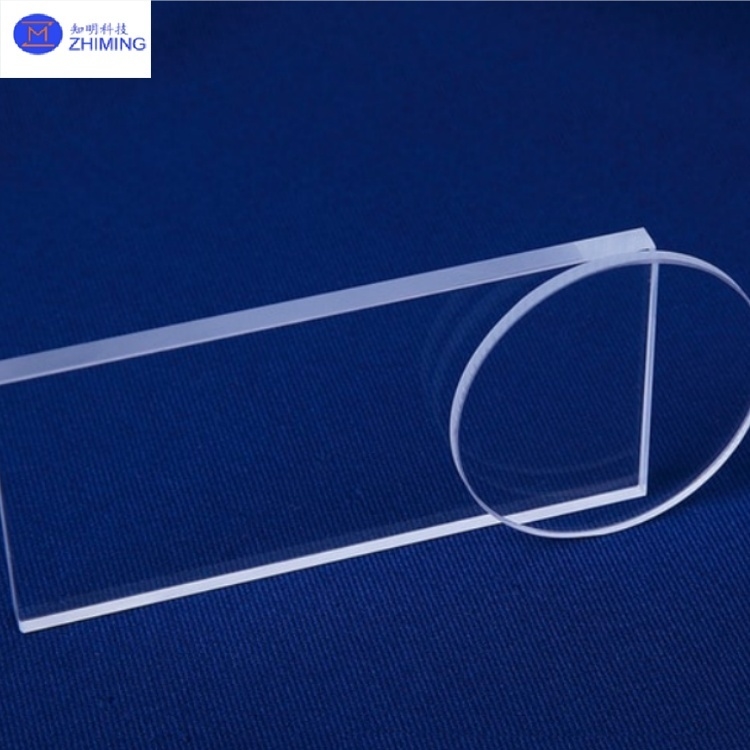

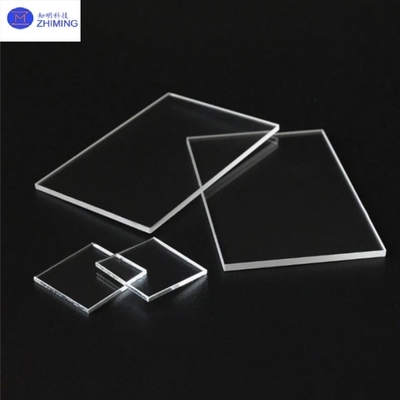

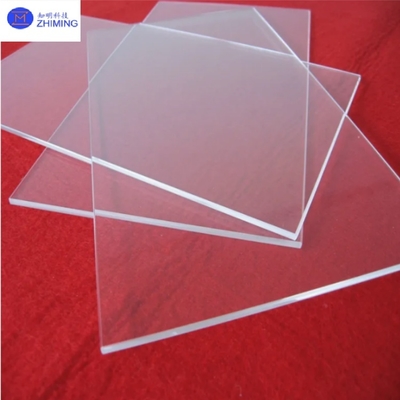

Placas de vidro de quartzo de alta pureza personalizadas JGS1/JGS2/JGS3 Alta transmitância

Placas de Vidro de Quartzo de Alta Pureza Personalizadas JGS1/JGS2/JGS3 Alta Transmitância

A Sílica Fundida é um material amorfo formado pela fusão de dióxido de silício de alta pureza em altas temperaturas, seguido por resfriamento rápido. Exibe excelentes propriedades ópticas, estabilidade térmica e inércia química. Com base nos níveis de pureza e transmitância ultravioleta, é classificada em três graus:JGS1, JGS2 e JGS3.

Classificação por Desempenho Óptico:

1. JGS1 (Sílica Fundida Óptica Ultravioleta Distante)

• Produzida usando SiCl₄ como matéria-prima, fundida em uma chama de hidrogênio-oxigênio de alta pureza. Contém alto teor de hidroxila (≈2000 ppm) e demonstra excepcional transmitância ultravioleta, particularmente na região UV de onda curta. A transmitância excede 90% a 185 nm. A sílica fundida sintética exibe um forte pico de absorção a 2730 nm, sem estrutura granular. É um material óptico ideal para a faixa de 185–2500 nm.

2. JGS2 (Sílica Fundida Óptica Ultravioleta)

• Fabricada a partir de matéria-prima cristalina por meio de refino a gás. Contém dezenas de ppm de impurezas metálicas. Apresenta um pico de absorção a 2730 nm (teor de hidroxila: 100–200 ppm) com estrias e estrutura granular. É um material adequado para a faixa de comprimento de onda de 220–2500 nm.

3. JGS3 (Sílica Fundida Óptica Infravermelha)

• Produzida a partir de matérias-primas de areia de quartzo cristalina ou de alta pureza, usando um forno de pressão a vácuo (método de fusão elétrica). Contém dezenas de ppm de impurezas metálicas. Caracterizada por bolhas mínimas, estrutura granular fina, estrias e teor de OH insignificante. Oferece alta transmitância infravermelha (>85%). Aplicável como material óptico para a faixa de 260–3500 nm.

Principais Campos de Aplicação do Vidro de Quartzo JGS1/JGS2/JGS3

1. Sistemas Ópticos de Alta Qualidade

• JGS1: Lentes para máquinas de litografia DUV, espelhos de telescópios espaciais, componentes de colimação a laser UV.
• JGS2: Dispositivos ópticos de consumo, como lentes de câmeras, prismas de projetores, objetivas de microscópios.
• JGS3: Janelas para imageadores térmicos infravermelhos, espelhos de foco para lasers de CO₂.

2. Fabricação de Semicondutores

• Substratos de Fotomáscara: JGS1 é um material essencial para substratos de fotomáscara de litografia EUV devido ao seu coeficiente de expansão térmica ultrabaixo (5,5×10⁻⁷/°C) e alta transmitância UV.
• Portadores de Processamento de Wafer: JGS2 é usado para componentes de alta temperatura, como tubos de forno de difusão de semicondutores e suportes de barcos.

3. Tecnologia Laser

• Sistemas Laser de Alta Energia: JGS1 é usado para fabricar espelhos ressonadores para lasers Nd:YAG (limiar de dano induzido por laser: 15 J/cm²).
• Transmissão Laser Infravermelha: JGS3 é adequado para cabos de transmissão a laser de CO₂ no comprimento de onda de 10,6 μm.

4. Aeroespacial

• Janelas de Naves Espaciais: JGS1 é usado para janelas resistentes à radiação em sensores remotos ópticos de satélites (resiste à radiação espacial).
• Cúpulas de Mísseis: JGS3 é aplicado em cabeças de busca infravermelhas de veículos hipersônicos devido à sua excelente resistência ao choque térmico (ΔT > 1000°C).

5. Iluminação Especial

• Lâmpadas UV: Lâmpadas UV de alta pureza feitas de JGS1 são usadas para tratamento de água e esterilização médica.
• Invólucros de Lâmpadas de Mercúrio: JGS2 é usado para fabricar invólucros transparentes para lâmpadas de mercúrio de alta pressão, resistentes ao choque de alta temperatura.

5. Equipamentos de Pesquisa Científica

• Instalações de Radiação Síncrotron: JGS1 é usado para janelas de feixe e componentes de monocromadores.
• Detectores de Partículas: JGS2 serve como um meio transparente para radiadores Cherenkov.

Características de Processamento do Vidro de Quartzo JGS1/JGS2/JGS3

• Recozimento de Precisão:Recozimento gradiente de múltiplos estágios (até 1300°C) elimina a tensão interna e evita a distorção óptica.
• Tratamento de Superfície:Polimento magnetorreológico (MRF) atinge rugosidade superficial de Ra< 0,5 nm (adequado para litografia EUV).
• Tecnologia de Revestimento:Os revestimentos aplicáveis incluem revestimentos antirreflexo (AR), de alta reflexão (HR) e resistentes à corrosão (por exemplo, fluoreto de magnésio).

Propriedades Ópticas do Vidro de Quartzo JGS1/JGS2/JGS3

Especificações Padrão do Vidro de Quartzo JGS1/JGS2/JGS3

P1: Quais são as principais diferenças entre a sílica fundida JGS1, JGS2 e JGS3?
R1: JGS1 oferece >90% de transmissão UV (185nm) com 2000ppm de teor de OH, JGS2 fornece transmissão de 220-2500nm com 200ppm de OH, enquanto JGS3 oferece >85% de transmissão IR com teor de OH quase zero.

P2: Qual grau de sílica fundida é o melhor para aplicações de laser UV?
R2: JGS1 é ideal para lasers UV devido à sua transmitância de 90%+ a 185nm e limiar de dano por laser de 15J/cm².
