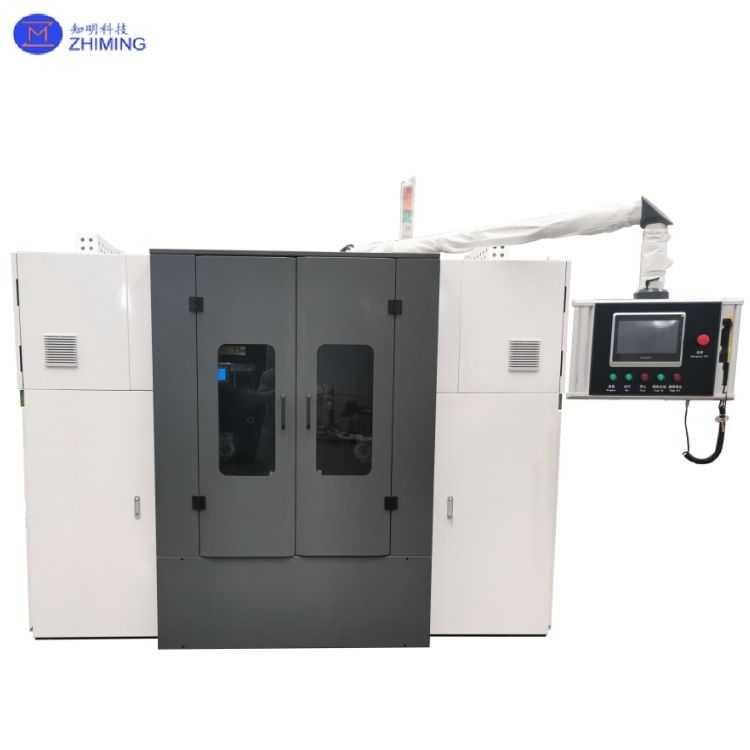

Máquina de Corte de Fio Diamantado de Linha Única para Material SiC/Safira/Quartzo/Cerâmica

Máquina de corte em linha única de fios de diamante para materiais de SiC/safir/quarzo/cerâmica

A máquina de corte de linha única de fio de diamante é um equipamento de processamento de alta precisão para materiais duros e frágeis,Utilizando arame impregnado de diamante (arame de diamante) como meio de corte para atingir um corte eficiente e de baixa perda através de um movimento recíproco de alta velocidadeEsta máquina é projetada principalmente para processar materiais duros e frágeis, tais como safira, carburo de silício (SiC), quartzo, vidro, hastes de silício, jade e cerâmica,Incluindo operações como o cultivo, truncado, cortado e cortado em fatias, especialmente adequado para o corte de precisão de materiais de alta dureza e de grandes dimensões.

Com um design modular, a máquina pode ser equipada com mesas de trabalho rotativas opcionais, sistemas de alta tensão e funções de corte circular para atender às diversas necessidades de processamento.Em comparação com o corte de fio abrasivo tradicional ou corte a laser, o corte de fio de diamante oferece maior eficiência, menor perda de material e qualidade de superfície superior, tornando-o amplamente aplicável em indústrias como semicondutores, fotovoltaicos, LEDs,Óptica de precisão, e processamento de jóias.

Especificação técnica da máquina de corte de linha única de fio de diamante

Princípio de funcionamento da máquina de corte de linha única de fio de diamante

Os principais princípios de funcionamento da máquina de corte de linha única de fio de diamante incluem:

1. Movimento de fio de diamante de alta velocidade: o fio revestido de diamante se move reciprocamente a velocidades de até 1500 m/min, acionado por um sistema de rodas de guia,obtenção de corte de material através da acção de moagem de partículas de diamante.
2. Sistema de alimentação de precisão: a peça de trabalho é alimentada através do comando do servomotor combinado com guias lineares de alta precisão, garantindo uma precisão dimensional de até ± 0,02 mm.
3. Refrigeração e remoção de detritos: um líquido de refrigeração à base de água lava a área de corte para reduzir o impacto térmico e remover detritos, evitando que as bordas se quebrem.
4. Extensões funcionais opcionais:

• Tabela de trabalho rotativa: permite o corte multi-ângulo (por exemplo, cortes circulares ou convexos) para peças de trabalho cilíndricas ou de forma irregular.
• Sistema de alta tensão: melhora a estabilidade de corte para materiais ultra-duros (por exemplo, lingotes de SiC).

Características principais da máquina de corte de fio de diamante de linha única

1Processamento de alta eficiência

• Velocidade máxima do fio de 1500 m/min, ideal para o corte eficiente de materiais ultra-duros como SiC e safira, com uma eficiência 50% superior ao corte de fio abrasivo tradicional.
• A tecnologia de controle de arco de fio otimizada minimiza o desperdício de material, permitindo espessuras de fatias tão baixas quanto 0,2 mm e melhorando a utilização do material em 30%.

2Operação inteligente e flexibilidade

• Equipado com uma interface de tela sensível ao toque para armazenamento e retirada de parâmetros com um toque, simplificando as operações.
• Mudança rápida entre os modos de corte (por exemplo, corte sincronizado em linha reta, curva, multi-wafer) para se adaptar aos diversos requisitos de processamento.

3Extensões funcionais modulares

• Tabela de trabalho rotativa opcional para cortes circulares ou angulares de precisão em peças de trabalho cilíndricas (por exemplo, hastes de silício, jade bruto).
• O sistema de alta tensão (20-60 N) impede a quebra e desvio do fio durante o corte de material duro.
• Suporta o alinhamento automático de ferramentas e o posicionamento de visão para maior precisão no processamento de formas complexas.

4- Projeto estrutural robusto

• O corpo da máquina fundida/forjada de alta resistência oferece uma resistência superior às vibrações e estabilidade a longo prazo, garantindo uma precisão de corte consistente.
• Os componentes críticos (por exemplo, rodas de guia, fendões) são revestidos com revestimentos de cerâmica ou carburo de tungstênio, estendendo a vida útil para além de 5000 horas.

1Q: Que materiais podem ser cortados com uma serra de fio de diamante?

R: As serras de fio de diamante se destacam no corte de materiais frágeis duros, incluindo carburo de silício (SiC), safira, quartzo, cerâmica e cristais de semicondutores, com precisão de até ± 0,02 mm.

2P: Como é o corte de fio de diamante comparado ao corte a laser para wafers de SiC?

R: O corte de fio de diamante atinge um processamento de SiC 50% mais rápido com perda de material < 100μm em comparação com o risco de danos térmicos do laser e maior perda de corte.
