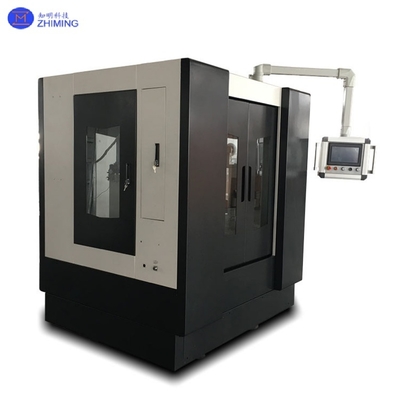

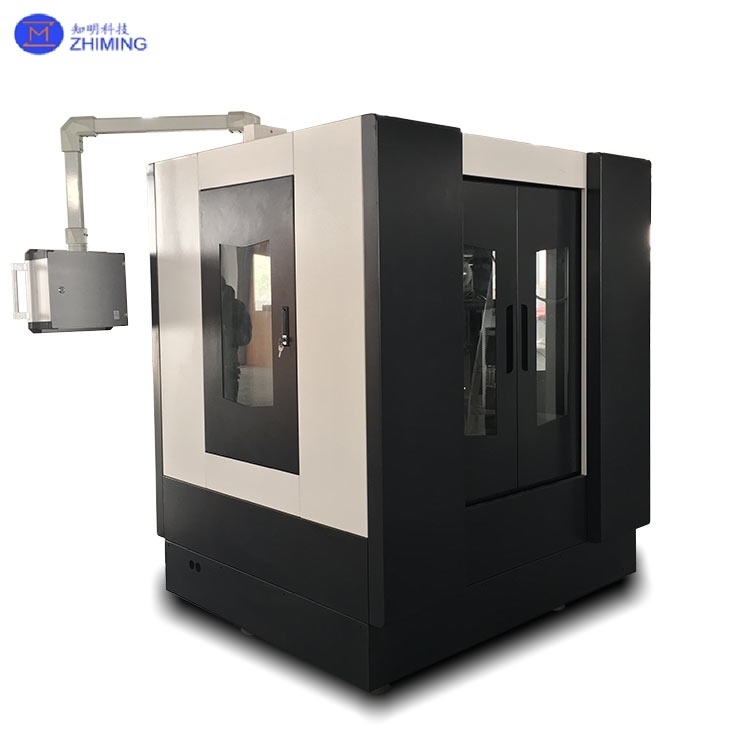

- Não.Máquina de corte de fio de diamante de estação tripla de fio único para cerâmica de safira - Não.
A máquina de corte de fio de diamante de estação tripla de fio único é um sistema de processamento colaborativo de várias estações projetado para alta precisão,corte de materiais duros e frágeis, como a safira, com elevada eficiênciaOs seus componentes principais incluem:
- Disposição de três estações: zonas separadas para corte, enrolamento/libertação de fios e operação/manutenção aumentam a segurança e continuidade operacionais.
- Sistema servomotor: os servomotores controlam o enrolamento, tensão e alimentação dos fios, garantindo uma precisão de movimento de ±0,01 mm.
- Controle de tensão de circuito fechado: Monitorização e regulação em tempo real da tensão do fio (0,1 ∼1,0 MPa) para evitar quebras.
- Características inteligentes: Conectividade em nuvem integrada e monitorização remota para manutenção preditiva e alertas de avarias.
Especificações técnicas da máquina de corte de fio de diamante de três estações de fio único
| Modelo |
Máquina de corte em linha única de diamantes de três estações |
| Tamanho máximo da peça |
600*600 mm |
| Velocidade do fio |
1000 (MIX) m/min |
| Diâmetro do fio de diamante |
0.25-0.48mm |
| Capacidade de armazenamento da linha da roda de alimentação |
20 km |
| Faixa de espessura de corte |
0-600 mm |
| Precisão de corte |
0.01 mm |
| Tracção vertical de elevação do posto de trabalho |
800 mm |
| Método de corte |
O material está parado, e o fio de diamante balança e desce |
| Velocidade de alimentação de corte |
0.01-10 mm/min (de acordo com o material e espessura) |
| Tanque de água |
150 litros |
| Fluido de corte |
Fluido de corte de alta eficiência anti-ferrugem |
| Ângulo de balanço |
± 10° |
| Velocidade de balanço |
25°/s |
| Tensão máxima de corte |
88.0N (Estabelecer unidade mínima0.1n) |
| Profundidade de corte |
200 a 600 mm |
| Fazer placas de ligação correspondentes de acordo com a faixa de corte do cliente |
- |
| Estação de trabalho |
3 |
| Fornecimento de energia |
Três fases de cinco fios AC380V/50Hz |
| Potência total da máquina-ferramenta |
≤ 32 kW |
| Motor principal |
1*2kw |
| Motor de fiação |
1*2kw |
| Motor de balanço de bancada de trabalho |
0.4*6kw |
| Motor de regulação de tensão |
4.4*2kw |
| Motor de liberação e recolha de fios |
5.5*2kw |
| Dispositivos de ar condicionado |
4859*2190*2184 mm |
| Dimensões externas (incluindo a caixa de braço de balanço) |
4859*2190*2184 mm |
| Peso da máquina |
3600ka |
Máquina de corte de fio de diamante de estação tripla de fio único Princípio de funcionamento

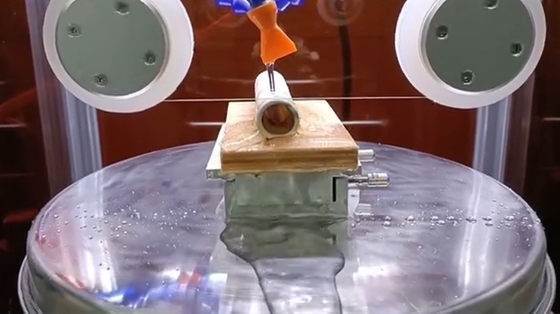

A máquina funciona através de trituração dinâmica de fio de diamante + sincronização de três estações:
1. Ciclismo de fios:
- O fio de diamante (0,25 ∼0,48 mm de diâmetro) gira sobre um capstan, movendo-se reciprocamente a 1000 m/min para gerar trajetórias de moagem.
- As rodas de tensão servo-conduzidas mantêm a tensão constante, enquanto as rodas de guia estabilizam a rede de fios.
- Não.
2. Alimentação dos materiais:
- A mesa de trabalho move-se verticalmente (800 mm de curso) a 400-1200 mm/h, ou o fio pressiona ativamente a peça de trabalho.
- Operações alternadas de três estações: O corte ocorre em uma zona enquanto outras lidam com carregamento/descarregamento, minimizando o tempo de inatividade.
- Não.
3. Coordenação multi-eixo:
- A sincronização do eixo X/Y/Z permite uma rotação de 360° e uma inclinação de ±15° da peça para geometrias complexas.
Máquina de corte de fio de diamante de estação tripla de fio únicoPrincipais características e vantagens
|
Característica
|
Descrição
|
Parâmetros técnicos/exemplos
|
|
Ultra-alta precisão.
|
Servomotores + parafusos de esferas garantem uma precisão de ± 0,01 mm
|
Tamanho da peça: ø600×600 mm
|
|
Alta eficiência
|
O processamento paralelo de três estações aumenta a produtividade em 200%
|
Velocidade de corte: 400-1200 mm/h
|
|
Baixo Danos.
|
Tensão pneumática (0 ‰ 1 MPa) + movimento de oscilação reduzem a ruptura das bordas
|
Fragmentos de borda de safira <3 μm
|
|
Controles inteligentes.
|
PLC + tela sensível ao toque para programas pré-definidos, detecção de quebra e manutenção em nuvem
|
Alertas de anomalias de tensão
|
|
Amigável ao ambiente.
|
Os lubrificantes à base de água reduzem o pó; ruído < 70 dB
|
Conforme às normas RoHS
|
|
Compatibilidade material
|
Materiais de processamento com dureza ≤ 9,5 Mohs (por exemplo, SiC: 9,2 Mohs)
|
Sapphire, jade, cerâmica
|
Máquina de corte de fio de diamante de estação tripla de fio único AAplicações
1Semicondutores e fotovoltaicos:
- Corte de wafers de silício: quadrado/corte de lingotes de silício monocristalino/multicristalino (50 ∼ 300 μm) para células solares e ICs.
- Processamento de Wafer de SiC: Wafer de SiC de alta pureza para dispositivos de alimentação de veículos elétricos, perda de material < 10%.
2. Cerâmica e pedras preciosas:
- Substratos de safira: corte de ecrãs de LED e de smartphones com uniformidade de espessura ±0,02 mm.
- Cerâmica de zircônio : Backplates e ferramentas para telemóveis com rugosidade de superfície Ra< 1,6 μm.
3. Compósitos e metais:
- Compósitos de fibras de carbono: corte de componentes aeroespaciais com quebra de fibras < 5%.
- Ligas de titânio: usinagem de dispositivos médicos (0,1 ∼ 0,3 mm de largura).
4Biomédica e Investigação:
- Implantes ortopédicos: corte de amostras dentárias e da articulação do quadril sem danos térmicos.
- Seções finas geológicas: fatias minerais de 0,2 mm, preservando a estrutura original.
Máquina de corte de fio de diamante de estação tripla de fio único FAQ
1P: O que torna as máquinas de corte de fio de diamante de estação tripla e fio único ideais para aplicações industriais?
R: O controle de tensão de circuito fechado e a sincronização servo-driven garantem uma precisão de ± 0,01 mm e ganhos de eficiência de 200% para cortar zafiro, cerâmica e materiais rígidos e frágeis.
2P: Como é que um cortador de fio de diamante de três estações reduz o desperdício de material?
R: O seu fluxo de trabalho multi-estação minimiza o tempo de inatividade alternando o corte, carregamento e descarregamento, enquanto o movimento oscilante otimiza o uso de material para a produção de wafers finos.
Tags: #Máquina de corte de fio de diamante de estação tripla de fio único,#SiC/Safir/Processamento de Silício, #Safir, #Ceramicas
