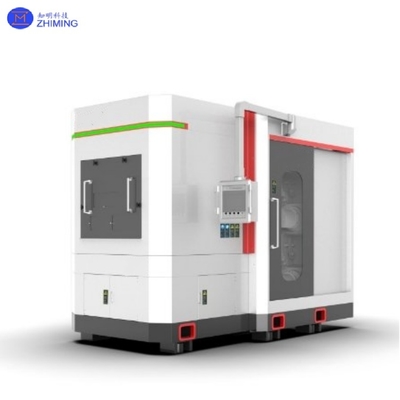

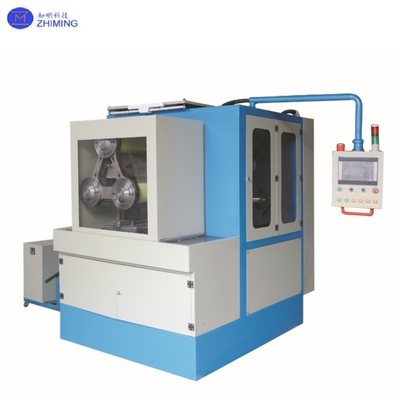

Fio Diamantado Multicabo de Alta Velocidade e Alta Precisão para Processamento de Materiais Duros e Quebradiços
A máquina de corte por fio diamantado de alta velocidade e alta precisão de fio único/múltiplo, com descida/oscilação, é um equipamento de processamento composto para materiais duros e quebradiços. Ao combinar a moagem dinâmica do fio diamantado (fio de aço revestido com partículas de carboneto de silício/óxido de alumínio) e o controle coordenado de múltiplos eixos, ela atinge o corte de alta precisão de materiais ultra-duros. As principais características de design incluem:
- Corte multicabo: Utiliza vários fios diamantados simultaneamente para aumentar a utilização do material e a eficiência.
- Movimento de alta velocidade: Velocidade do fio de até 2400 m/min, reduzindo significativamente o tempo de processamento.
- Controle de alta precisão: Acionamento por motor servo/passo com precisão de corte de ±0,01 mm.
- Corte oscilante: A mesa de trabalho oscila ±5°–±8° para otimizar a planicidade da superfície.
- Alimentação descendente: O movimento vertical da peça ou do fio minimiza os danos por tensão do material.
Este equipamento é amplamente utilizado em semicondutores, fotovoltaica, cerâmica, pedras preciosas e áreas médicas, particularmente para cortar carboneto de silício (SiC), safira, silício monocristalino e vidro de quartzo.
Especificações técnicas da máquina de corte por fio diamantado/multicabo/alta velocidade/alta precisão/descendente/oscilante
| Parâmetro |
Especificação |
| Projeto |
Serra de fio multi-linha com bancada na parte superior |
| Tamanho máximo da peça |
ø 204*500mm |
| Diâmetro do revestimento do rolo principal (Fixo em ambas as extremidades) |
ø 240*510mm (dois rolos principais) |
| Velocidade de funcionamento do fio |
2000 (MIX) m/min |
| Diâmetro do fio diamantado |
0,1-0,5mm |
| Capacidade de armazenamento de linha da roda de alimentação |
20 (0,25 Diâmetro do fio diamantado) km |
| Faixa de espessura de corte |
0,1-1,0mm |
| Precisão de corte |
0,01mm |
| Curso de elevação vertical da estação de trabalho |
250mm |
| Método de corte |
O material oscila e desce de cima para baixo, enquanto a posição da linha de diamante permanece inalterada |
| Velocidade de avanço de corte |
0,01-10mm/min |
| Tanque de água |
300L |
| Fluido de corte |
Fluido de corte de alta eficiência antiferrugem |
| Velocidade de oscilação |
0,83°/s |
| Pressão da bomba de ar |
0,3-3MPa |
| Ângulo de oscilação |
±8° |
| Tensão máxima de corte |
10N-60N (Definir unidade mínima 0,1N) |
| Profundidade de corte |
500mm |
| Estação de trabalho |
1 |
| Fonte de alimentação |
Trifásica cinco fios AC380V/50Hz |
| Potência total da máquina-ferramenta |
≤92kW |
| Motor principal (Refrigeração por circulação de água) |
22*2kW |
| Motor de fiação |
1*2kW |
| Motor de oscilação da bancada |
1,3*1kW |
| Motor de controle de tensão (Refrigeração por circulação de água) |
5,5*2kW |
| Motor de liberação e coleta de fio |
15*2kW |
| Dimensões externas (excluindo a caixa do braço oscilante) |
1320*2644*2840mm |
| Dimensões externas (incluindo a caixa do braço oscilante) |
1780*2879*2840mm |
| Peso da máquina |
8000kg |
Princípio de funcionamento da máquina de corte por fio diamantado/multicabo/alta velocidade/alta precisão/descendente/oscilante

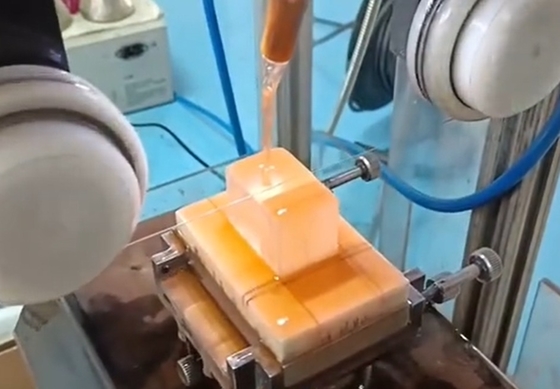

A máquina opera com base em "moagem dinâmica do fio diamantado + sincronização multi-eixos":
1. Ciclagem do Fio Diamantado:
- Um cabeçote rotativo de alta velocidade aciona o fio diamantado em movimento recíproco ou unidirecional.
- Rodas de tensão (pneumáticas/com mola) mantêm a tensão do fio (0,1–1,0 MPa), enquanto as rodas guia garantem a estabilidade.
2. Alimentação do material:
- Alimentação descendente: A plataforma da peça se move verticalmente a 0,01–10 mm/min, ou o fio pressiona ativamente contra a peça.
- Corte oscilante: A mesa de trabalho oscila lateralmente (amplitude de ±15 mm) para prolongar o tempo de contato e melhorar a rugosidade da superfície.
3. Coordenação multicabo:
- Vários fios diamantados são sincronizados por meio de um sistema de tensionamento para corte contínuo de materiais de grandes dimensões (por exemplo, peças de trabalho de Φ300×300 mm).
Principais características e vantagens da máquina de corte por fio diamantado/multicabo/alta velocidade/alta precisão/descendente/oscilante
|
Característica
|
Descrição
|
|
Alta eficiência
|
Processamento paralelo multicabo + velocidade de 2400 m/min, ganho de produtividade de 300%
|
|
Ultra-alta precisão
|
Motores servo/passo + parafusos de esfera garantem precisão de ±0,01 mm
|
|
Baixo dano
|
Alimentação descendente + movimento oscilante minimizam a concentração de tensão, <5 μm de lascamento de borda
|
|
Controle inteligente
|
PLC + tela sensível ao toque para predefinição de programa, monitoramento em tempo real e retomada de interrupção
|
|
Ecológico
|
Fluidos de corte à base de água reduzem a poeira; ruído <70 dB
|
|
Compatibilidade de materiais
|
Processa materiais ≤ dureza Mohs 9,5 (fio diamantado: dureza 10)
|
Aplicação da máquina de corte por fio diamantado/multicabo/alta velocidade/alta precisão/descendente/oscilante
1. Semicondutores e fotovoltaica:
- Fatiamento de pastilhas de silício: Esquadrejamento/fatiamento de lingotes de silício monocristalino/multicristalino (espessura de 50–300 μm) para células solares e CIs.
- Corte de pastilhas de SiC: Pastilhas de SiC de alta pureza para dispositivos de energia EV, <10% de perda de material.
2. Cerâmica e pedras preciosas:
- Processamento de safira: Fatiamento de substratos de LED e telas de smartphones com uniformidade de espessura de ±0,02 mm.
- Cerâmica de zircônia: Placas traseiras de telefones celulares e ferramentas de corte com Ra<1,6 μm de rugosidade superficial.
3. Quartzo e vidro óptico:
- Cristais de quartzo: Fatiamento de osciladores e sensores (precisão de ±0,01 mm).
- Vidro infravermelho: Fabricação de lentes de imagem térmica para evitar deformação térmica.
4. Biomédico e pesquisa:
- Implantes ortopédicos: Fatiamento de articulações do quadril e espécimes dentários sem danos térmicos.
- Seções finas geológicas: Fatias de minerais de 0,2–2 mm preservando a estrutura original.
5. Compósitos e metais:
- Compósitos de fibra de carbono: Corte de componentes aeroespaciais com <5% de quebra de fibra.
- Ligas de titânio: Usinagem de dispositivos médicos com largura de corte de 0,1–0,3 mm.
Perguntas frequentes sobre a máquina de corte por fio diamantado/multicabo/alta velocidade/alta precisão/descendente/oscilante
1. P: Quais são as principais vantagens das máquinas de corte de estação dupla com fio diamantado?
R: O design de estação dupla de alta velocidade permite o processamento simultâneo de duas peças, dobrando a eficiência, mantendo a precisão de ±0,01 mm para materiais como pastilhas de silício e cerâmica.
2. P: Como uma serra de fio diamantado consegue o "corte descendente/oscilante"?
R: Ela combina sistemas de alimentação vertical (movimento descendente) e mesas de trabalho oscilantes (oscilações de ±5°–8°) para reduzir a tensão do material e melhorar a planicidade da superfície, ideal para materiais frágeis como safira e SiC.
