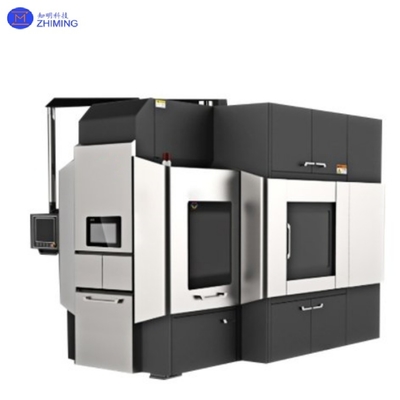

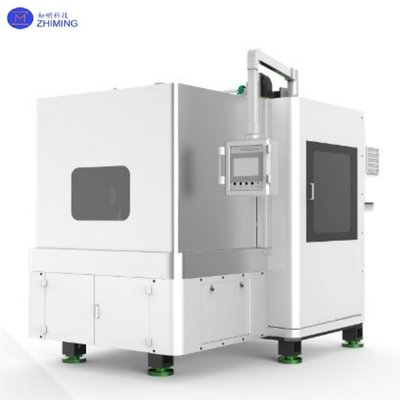

Máquina de corte de fio de diamante de estação dupla para processamento de material de safira / SiC

Máquina de corte de fio de diamante de estação dupla de fio único/multipla para processamento de material de safira/SiC

A máquina de corte de fio de diamante de estação dupla de fio único / multi-fio é um equipamento básico para processamento de precisão de materiais frágeis.Utilizando o movimento de alta velocidade do arame de diamante (arame de aço revestido com partículas de carburo de silício/óxido de alumínio) e a abrasão relativa das peças de trabalho, permite o corte preciso de materiais duros. O projeto de "dual-estação" permite a acomodação simultânea de duas fixações da peça de trabalho (ou operações alternadas),Aumentar significativamente a eficiência da produçãoÉ amplamente utilizado para quadrar, cortar e moldar com precisão materiais como wafers de semicondutores, safira, carburo de silício (SiC), cerâmica, quartzo e metais preciosos.

Esta máquina integra sistemas de servocontrole, regulação de tensão e tecnologias de corte oscilante, eficiência e precisão de equilíbrio.Serve como uma ferramenta crítica em indústrias como a fotovoltaica, semicondutores e fabricação avançada.

Especificações técnicas da máquina de serra de arame de diamante

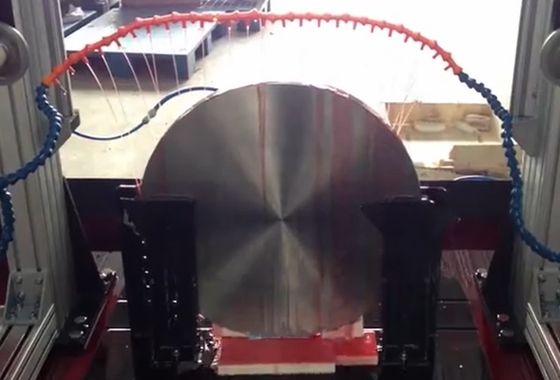

Princípio de funcionamento da serra de arame de diamante

A lógica operacional gira em torno de "abrasão de fio de diamante + alimentação da peça de trabalho":

1. Diamond Wire Cycling:

• Um capstan giratório de alta velocidade impulsiona o fio de diamante em movimento linear recíproco (ou ciclo unidirecional).
• O fio é tensionado por rodas de tensão (de molas ou pneumáticas) para formar uma rede de fios de corte estável.

2. Alimentação da peça:

• Os servomotores controlam a fixação da peça de trabalho (uma na configuração de estação dupla) para se mover em direção ao fio de diamante a uma velocidade constante, ou vice-versa, gerando abrasão relativa para o corte.

3Comutação de duas estações:

• Após a conclusão de uma peça de trabalho, a máquina muda automaticamente para a outra fixação, permitindo uma operação contínua sem tempo de inatividade.

4Tecnologias chave:

• Cortes por oscilação: os modelos utilizam uma mesa de trabalho que oscila ±8° para garantir o contacto uniforme dos fios e uma melhor planitude da superfície.
• Controle da tensão: Os sensores monitorizam a tensão do fio em tempo real, evitando deslizes ou quebras.
