Máquina de corte de fios de diamante / de fios múltiplos / de alta velocidade / de alta precisão / descendente / oscilante

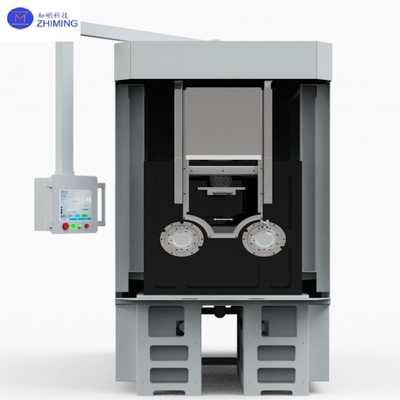

Imagem Grande : Máquina de corte de fios de diamante / de fios múltiplos / de alta velocidade / de alta precisão / descendente / oscilante

Detalhes do produto:

Lugar de origem:	China
Marca:	ZMSH
Certificação:	rohs
Número do modelo:	Máquina de Corte com Fio Diamantado/Multi-Fio/Alta Velocidade/Alta Precisão/Descendente/Oscilante

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	3
Preço:	by case
Detalhes da embalagem:	Pacote em sala limpa de grau 100
Tempo de entrega:	3-6 meses
Termos de pagamento:	T/t
Habilidade da fonte:	1000 pcs por mês

Contato

Descrição de produto detalhada

Projeto:	Serra de arame com uma mesa de trabalho em cima	Diâmetro do fio de diamante:	0.1-0.5mm
Velocidade do fio:	2000 (MIX) m/min	Tracção vertical de elevação do posto de trabalho:	250 mm
Tanque de água:	300 litros	Potência total da máquina-ferramenta:	≤92kW
Método de corte:	O material oscila e desce de cima para baixo, enquanto a posição da linha de diamante permanece inal
Destacar:	Máquina de corte de vários fios , Máquina de corte de fios múltiplos de diamante , Máquina de Corte de Alta Precisão

Introdução de equipamento de máquina de corte de fio de diamante/multi-fio/alta velocidade/alta precisão/descendente/oscilante

Máquina de corte de fio de diamante/multi-filo/alta velocidade/alta precisão/descendente/oscilante

A máquina de corte de fio de diamante/multi-fio/alta velocidade/alta precisão/descendente/oscilante é um sistema de ponta especificamente concebido para o processamento de precisão de materiais duros e frágeis.Integra múltiplas funções avançadas, incluindo corte paralelo de fios múltiplos (1-3m/s velocidade de operação)A máquina é adequada para o processamento por lotes de wafers de semicondutores, componentes ópticos,e cerâmica especial, suportando vários materiais como silício, carburo de silício (SiC), safira (Al2O3) e quartzo, atendendo às necessidades da I&D até à produção em massa.

Especificações técnicas da máquina de corte de fio de diamante/multi-filo/alta velocidade/alta precisão/descendente/oscilante

Parâmetro	Especificações
Projeto	Serra de arame com uma mesa de trabalho em cima
Tamanho máximo da peça	204 ø*500 mm
Diâmetro principal do revestimento de rolos (fixado em ambas as extremidades)	ø 240*510 mm (dois rolos principais)
Velocidade do fio	2000 (MIX) m/min
Diâmetro do fio de diamante	00,1-0,5 mm
Capacidade de armazenamento da linha da roda de alimentação	20 (0,25 diâmetro de fio de diamante) km
Faixa de espessura de corte	0.1-1.0 mm
Precisão de corte	0.01 mm
Tracção vertical de elevação do posto de trabalho	250 mm
Método de corte	O material balança e desce de cima para baixo, enquanto a posição da linha de diamante permanece inalterada
Velocidade de alimentação de corte	00,01 a 10 mm/min
Tanque de água	300 litros
Fluido de corte	Fluido de corte de alta eficiência anti-ferrugem
Velocidade de balanço	00,83°/s
Pressão da bomba de ar	0.3-3MPa
Ângulo de balanço	± 8°
Tensão máxima de corte	10N-60N (Unidade mínima definida 0,1N)
Profundidade de corte	500 mm
Estação de trabalho	1
Fornecimento de energia	AC380V/50Hz trifásico de cinco fios
Potência total da máquina-ferramenta	≤ 92 kW
Motor principal (refrigeração por circulação de água)	22*2kW
Motor de fiação	1*2kW
Motor de balanço de bancada de trabalho	1.3*1kW
Motor de regulação de tensão (refrigeração por circulação de água)	5.5*2kW
Motor de liberação e recolha de fios	15*2kW
Dispositivos de ar condicionado	132026442840 mm
Dimensões externas (incluindo a caixa de braço de balanço)	178028792840 mm
Peso da máquina	8 000 kg

Princípio de funcionamento da máquina de corte de fio de diamante/multi-fio/alta velocidade/alta precisão/descendente/oscilante

Corte de fios múltiplos: Utiliza mais de 200 fios de diamante (diâmetro 0,1-0,3 mm) em movimento sincronizado para corte de wafer / material em lote.
Controle de precisão de alta velocidade: Servo-motor de serralha de arame (1000-3000m/min) combinado com um eixo de suporte de ar (escorrência radial < 0,5μm) garante estabilidade.
Cortes descendentes + oscilantes:

Descendente: A alimentação vertical da mesa de peças de trabalho (0,01-10 mm/min) minimiza o chipping (< 10 μm).
Oscilação: o ajuste dinâmico do ângulo de corte (± 8°) otimiza a rugosidade da superfície (Ra< 0,5μm).

Sistema inteligente: posicionamento de visão de máquina (5μm de precisão) + controlo de tensão adaptativo (20-50N ajustável).

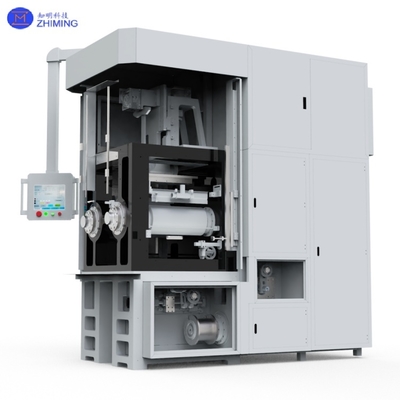

Máquina de corte de fios de diamante / de fios múltiplos / de alta velocidade / de alta precisão / descendente / oscilante 1

Características da máquina de corte de fio de diamante/multi-fio/alta velocidade/alta precisão/descendente/oscilante e materiais compatíveis

Características

Descrição

Características do material

Eficiência de múltiplos fios

Processamento simultâneo de 200 fios, melhoria de 5 vezes da produtividade

Ingotas de silício (Φ12"), wafers de SiC (6")

Precisão de alta velocidade

Velocidade de corte 1-3 m/s, precisão ±0,01 mm

Safira (Mohs 9), quartzo (baixa expansão térmica)

Descendente + oscilante

Redução da tensão do material, rugosidade da superfície Ra< 0,5μm

Cerâmica (AlN/Al2O3), vidro óptico

Controle inteligente

Monitorização em tempo real da força/temperatura de corte, otimização automática

Substratos compostos (SiC-on-Si), cristais especiais

Máquina de corte de fio de diamante/multi-filo/alta velocidade/alta precisão/descendente/oscilante

Eficiência: o corte de fios múltiplos reduz o custo unitário em 40%, suporta a produção de wafers de 300 mm.
Qualidade: A tecnologia de oscilação controla o chipping < 10 μm, rendimento > 99,5%.
Compatibilidade dos materiais: abrange semicondutores (Si/SiC), optoeletrónica (safir/quarzo) e cerâmica especial.
Fabricação inteligente: monitorização remota da IoT + integração do sistema MES para produção digital.

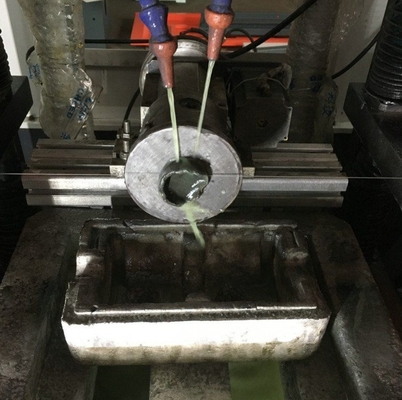

Máquina de corte de fios de diamante / de fios múltiplos / de alta velocidade / de alta precisão / descendente / oscilante 2

Áreas de aplicação da máquina de corte de fio de diamante/multi-fio/alta velocidade/alta precisão/descendente/oscilante

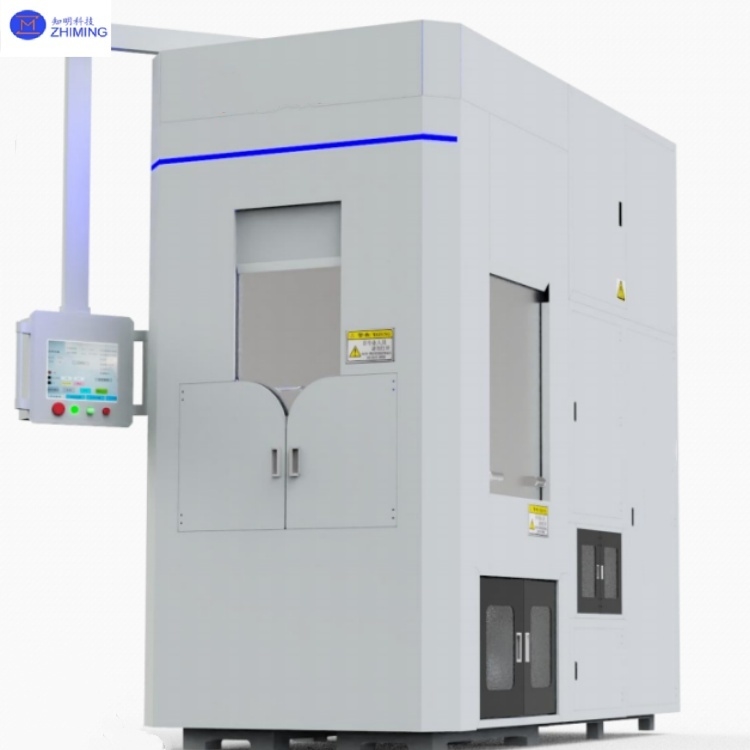

Máquina de corte de fios de diamante / de fios múltiplos / de alta velocidade / de alta precisão / descendente / oscilante 3

1Fabricação de semicondutores

Dicionário de Wafer de Potência de SiC: Processo de wafers de 4H-SiC (100-350μm) com < 15μm de chipping através de corte oscilante, crítico para inversores EV e estações base 5G.
Silício MEMS ultrafinos: corte a baixo esforço de < 50 μm de silício para sensores de pressão/inercia, atingindo um rendimento > 99%.

2. Energia fotovoltaica

Silício monocristalino grande: Cortar lingotes de 182/210 mm (120-180 μm) com uma economia de 30% de fios e < 2 min/wafer, reduzindo os custos dos módulos solares.

3. Optoelectrónica

Janela de safira: Corte de forma de precisão (borradas/borradas) para capas de smartphones/relógios (Ra< 0,2 μm, transmissão > 92%).

4Materiais Avançados

Substratos cerâmicos (AlN): Dizes substratos de alta condutividade térmica (> 170 W/m·K) com > 95% de retenção de resistência para eletrónica de potência.

Notas: Compatível com Si, SiC, safira, quartzo e cerâmica.

Máquina de corte de fio de diamante/multi-fio/alta velocidade/alta precisão/descendente/oscilante FAQ

1Q: Qual é a vantagem do corte oscilante em serras de fio de diamante?

R: O corte por oscilação (± 8°) reduz a fragmentação para < 15μm e melhora o acabamento da superfície (Ra< 0,5μm) para materiais frágeis como SiC e safira.

2P: Com que rapidez as serras de diamante podem cortar wafers de silício?

R: Com mais de 200 fios a 1-3m/s, corta wafers de silício de 300mm em <2 minutos, aumentando a produtividade 5x em comparação com as serras de fio único.
