Barras de safira Barras de cone leve Agulhas de descarga de safira Especializadas para equipamentos de semicondutores

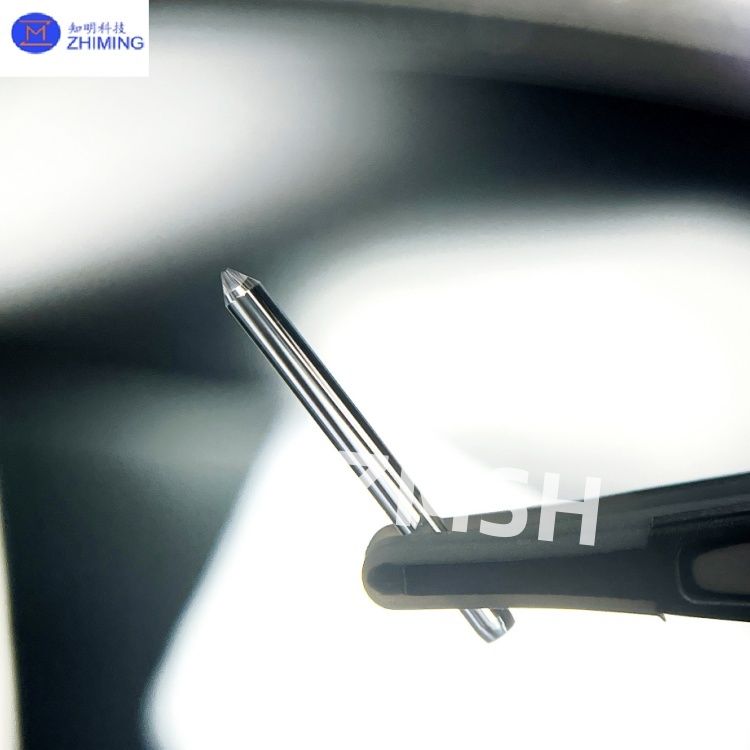

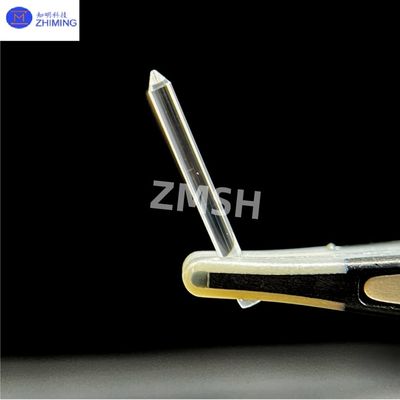

As agulhas de descarga de safira são componentes ópticos especializados fabricados a partir de óxido de alumínio monocristalino de alta pureza (puridade Al2O3 ≥ 99,99%). Como fabricante profissional de componentes ópticos, a ZMSH mantém linhas de produção completas para crescimento de cristais, usinagem de precisão e deposição de revestimento. Os produtos são fabricados utilizando a tecnologia EFG (Edge-defined Film-fed Growth) avançada, apresentando excepcional uniformidade óptica axial e consistência do índice de refração radial. O design cônico exclusivo permite funções eficientes de acoplamento, expansão ou foco do feixe, tornando-o um componente crítico em sistemas ópticos avançados.
Parâmetros técnicos deAgulhas de descarga de safira
|
Categoria de parâmetros
|
Especificações
|
|
Dimensões
|

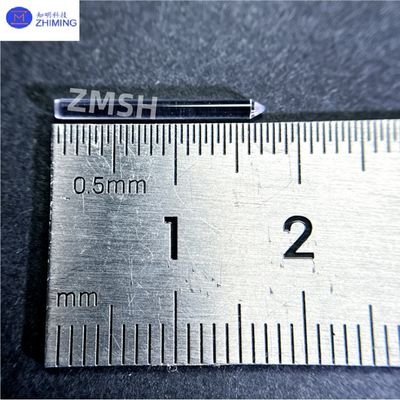

Diâmetro de entrada Φ0,5-10 mm, diâmetro de saída Φ1-25 mm, comprimento 10-200 mm
|
|
Materiais
|
Al2O3 pureza ≥ 99,99%
|
|
Orientação Cristalina
|
Desvio de orientação do eixo C/<1120> ± 0,5°, personalizável para outras orientações
|
|
Opções de revestimento
|
Anti-reflexão UV (200-400nm), banda larga IR (3-5μm), alta reflexão (>98%@10,6μm)
|
|
Desempenho óptico
|
Abertura numérica NA 0,15-0,22 (regulavel), perda de transmissão < 0,1 dB/cm@1550nm
|
Principais características doAgulhas de descarga de safira
1- Desempenho óptico superior:Faixa de comprimento de onda operacional 0,17-5,5 μm (ultravioleta profunda a infravermelho médio), agulhas de descarga de safira com ≥ 85% de transmissão a 633 nm após polimento por dois lados
2Excelente estabilidade térmica:Coeficiente de expansão térmica de apenas 5,3×10−6/K (RT a 1000°C), agulhas de descarga de safira são capazes de suportar radiação laser de alta potência
3- Resistência mecânica excepcional:Dureza de Mohs igual ou superior a 9, resistência à flexão superior a 700 MPa
4Qualidade de superfície excepcional:As agulhas de descarga de safira garantem baixas perdas de difusão de luz
5Controle Geométrico de Precisão:Tolerância do ângulo do condutor estritamente mantida dentro de ±0,5°, perpendicularidade da face final <5 arco-min
Aplicações primárias deAgulhas de descarga de safira
1Tecnologia a laser
- Sistemas de modelagem de feixe para lasers de alta potência, agulhas de descarga de safira estão convertendo feixes de Gauss em feixes de superfície plana com > 90% de uniformidade
- Conversores de modo para lasers de fibra, melhorando significativamente a qualidade do feixe
2Comunicação por fibra óptica
- Dispositivos de conversão de modo em módulos ópticos 400G, reduzindo efetivamente a dispersão da transmissão
- Sistemas de acoplamento de bombas para EDFA (amplificadores de fibras dopadas com érbio), agulhas de descarga de safira, melhoram a eficiência da conversão de energia
3Dispositivos biomédicos
- Componentes de condução luminosa de núcleo para endoscópios de ponta, agulhas de descarga de safira resistentes à esterilização em autoclave
- Elementos ópticos essenciais dos sistemas de tomografia de coerência óptica (TOC)
4Instrumentos de inspecção industrial
- Interfaces de entrada ópticas para espectrómetros, melhorando a eficiência da recolha de sinais
- Componentes de orientação luminosa para sistemas de inspecção de visão de precisão
Os serviços da ZMSHAgulhas de descarga de safira
A ZMSH fornece umAgulhas de descarga de safirasoluções:
- Fabricação sob medida: suporte a dimensões especiais e geometrias complexas, incluindo cones assimétricos
- Processamento de precisão: equipado com equipamento de rectificação e polimento de ultra-precisão para qualidade de superfície a nível de nanómetros
- Serviços profissionais de revestimento: Vários revestimentos ópticos funcionais de comprimentos de onda UV a IR
- Apoio Técnico: Equipa de engenharia óptica dedicada que fornece suporte integral ao processo, desde o projeto até à aplicação
- Garantia da qualidade: testes rigorosos de desempenho óptico com relatórios completos de teste para cada lote
Perguntas e respostas deAgulhas de descarga de safira
1P: O que são?Agulhas de descarga de safirautilizado em sistemas a laser?
A:Agulhas de descarga de safirasão utilizados principalmente para a formação de feixe e conversão de modo em lasers de alta potência para melhorar a qualidade e uniformidade do feixe.
2P: Por que escolher a safira em vez do quartzo para cónicos ópticos?
R: O safiro oferece dureza, estabilidade térmica e resistência química superiores ao quartzo, tornando-o ideal para aplicações ópticas exigentes.
Tags: #Precision Sapphire Rods, #Sapphire Light cone, #Al2O3 99.999%, #Transmittance≥80%, #Precision Cutting, #Optical Grade, #Ra≤0.5nm, #Agulhas de descarga de safira
