Janelas de Vidro Óptico de Quartzo com Formatos Personalizados Espessura 8,3mm Índice de Refração Elevado

Detalhes do produto

Lugar de origem: China

Marca: ZMSH

Certificação: rohs

Número do modelo: Janela óptica de vidro de quartzo

Termos de pagamento e envio

Quantidade de ordem mínima: 10

Preço: by case

Detalhes da embalagem: Pacote em sala limpa de grau 100

Tempo de entrega: 5-8weeks

Termos de pagamento: T/T

Habilidade da fonte: 1000 pcs por mês

Obtenha o melhor preço
Destacar:

Janela de vidro óptico

,

Janelas de Vidro Óptico de Quartzo com Formatos Personalizados

,

Janelas de Vidro Óptico com Índice de Refração Elevado

Material:
Fusão de sílica
Espessura:
8,3 mm
Diâmetro/tamanho:
Personalizável
Alcance da transmissão:
190 nm ~ 2500 nm
Paralelo:
< 3 arcmin
Opções de revestimento:
Revestimento AR, revestimento refletor, etc.
Material:
Fusão de sílica
Espessura:
8,3 mm
Diâmetro/tamanho:
Personalizável
Alcance da transmissão:
190 nm ~ 2500 nm
Paralelo:
< 3 arcmin
Opções de revestimento:
Revestimento AR, revestimento refletor, etc.
Janelas de Vidro Óptico de Quartzo com Formatos Personalizados Espessura 8,3mm Índice de Refração Elevado



Resumo da janela óptica de quartzo (espessura de 8,3 mm)







Janelas de vidro óptico de quartzo com formatos personalizados, espessura de 8,3 mm, alto índice de refração






A Janela Óptica de Quartzo (espessura de 8,3 mm) é projetada com precisão a partir de sílica fundida de alta pureza (SiO₂), oferecendo transparência óptica excepcional, estabilidade térmica e inércia química. Projetado para aplicações exigentes em sistemas a laser avançados, fabricação de semicondutores e observação a vácuo, este produto suporta geometrias personalizadas (formas circulares, quadradas, irregulares) e estruturas complexas (furos passantes, bordas chanfradas, chanfros) para atender às diversas necessidades de integração óptica. Produtos complementares incluem prismas de quartzo, filtros e lentes.








Especificações da janela óptica de quartzo (espessura de 8,3 mm)





Parâmetro Valor/Descrição
Material Sílica Fundida
Espessura 8,3 mm
Diâmetro/Tamanho Personalizável
Qualidade da Superfície 60/40 ou melhor
Faixa de Transmissão 190 nm ~ 2500 nm
Índice de Refração (@587,6 nm) 1,458
Planicidade da Superfície λ/4 @ 632,8 nm
Paralelismo < 3 arcmin
Opções de Revestimento Revestimento AR, revestimento refletivo, etc.








Características do produto da janela óptica de quartzo (espessura de 8,3 mm)

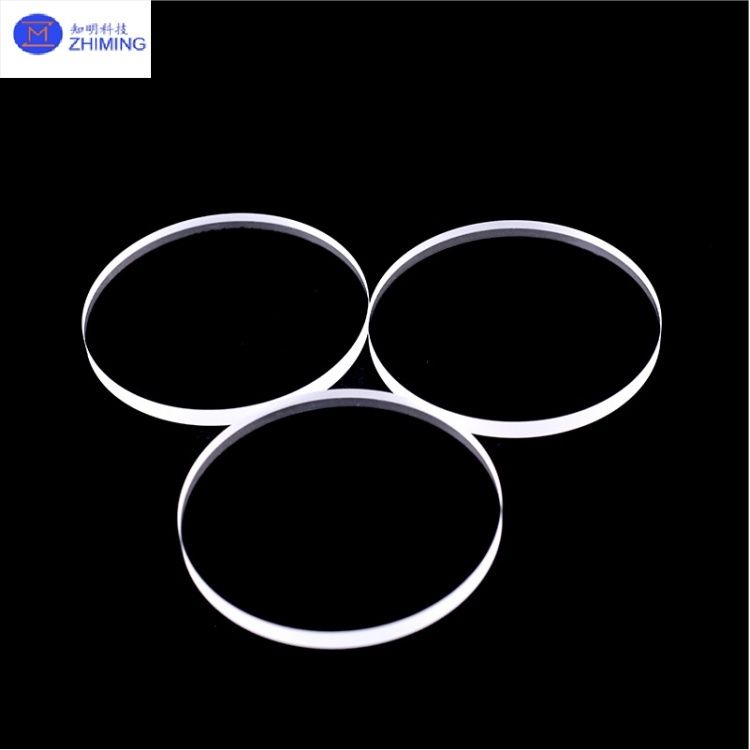

Janelas de Vidro Óptico de Quartzo com Formatos Personalizados Espessura 8,3mm Índice de Refração Elevado 0

1. Desempenho Óptico



- Transmissão Espectral Ampla: >90% de transmissão no ultravioleta (170–2500 nm) e infravermelho (até 3500 nm), otimizado para aplicações UV-Vis-NIR.

- Baixa Luz Parasita: Obtém planicidade de superfície de λ/10 (testado via interferometria Zygo) e Ra <1 nm (microscopia de força atômica), minimizando a dispersão e distorção da luz.




2. Robustez Térmica



- Resistência a Altas Temperaturas: Opera continuamente a 1100°C e suporta choque térmico (1100°C → temperatura ambiente sem rachaduras).

- CTE Ultra-Baixo: Coeficiente de expansão térmica de 0,55×10⁻⁶/°C (25–300°C), garantindo estabilidade dimensional em ciclos térmicos extremos.





3. Durabilidade Mecânica e Química



- Dureza e Resistência: Dureza Mohs de 7 e resistência à compressão de 1100 MPa, resistente à abrasão mecânica e ambientes de alta pressão.

- Resistência Química: Impermeável a ácidos (exceto HF) e solventes orgânicos, validado em processos de ataque químico úmido de semicondutores e deposição química de vapor (CVD).





4. Qualidade da Superfície



- Acabamento Ultra-Polido: Rugosidade da superfície <1 nm (Ra) e especificação de arranhão/furo de 40/20, crítico para imagem de alta resolução e óptica a laser.








Aplicações da janela óptica de quartzo (espessura de 8,3 mm)1. Sistemas a Laser

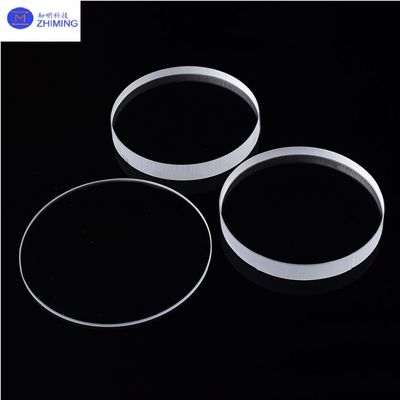

Janelas de Vidro Óptico de Quartzo com Formatos Personalizados Espessura 8,3mm Índice de Refração Elevado 1

· Janelas de Saída a Laser: Servem como interfaces de proteção para lasers CO₂ (10,6 μm) e lasers ultrarrápidos (pulsos de femtosegundos), mitigando o efeito de lente térmica e a distorção do feixe.



· Blindagem UV a Laser: Protege componentes sensíveis em sistemas de litografia e microusinagem contra a degradação induzida por UV.

2. Fabricação de Semicondutores



· Janelas de Observação de Plasma: Permitem o monitoramento em tempo real dos processos de ataque de plasma na fabricação de wafers, mantendo a integridade do vácuo e a clareza óptica.



· Visores de Câmaras CVD: Monitoram a uniformidade da deposição de filmes finos, resistindo a subprodutos corrosivos (por exemplo, SiCl₄, NF₃).

3. Ambientes de Vácuo e Alta Radiação



· Janelas de Linha de Feixe de Síncrotron: Transmitem raios X duros (até 35 keV) com absorção mínima em aceleradores de partículas e lasers de elétrons livres.



· Monitoramento de Sistemas de Vácuo: Fornecem visibilidade em câmaras de alto vácuo sem comprometer a integridade da pressão.

4. Instrumentação Analítica

· Janelas de Amostra de Espectrômetro: Garantem resposta espectral plana para espectroscopia Raman, FTIR e UV-Vis, suportando a caracterização de materiais.

· Suportes de Amostra XRD: Mantêm o alinhamento cristalográfico durante a análise de difração.



5. Defesa e Aeroespacial

· Janelas de Veículos Hipersônicos: Suportam gradientes térmicos superiores a 1000°C/s e doses de radiação >10⁶ rad.



· Sistemas de Armas a Laser: Protegem os componentes da cadeia óptica contra pulsos de laser de alta energia (100 kW–1 MW).



Serviço da ZMSH

A ZMSH Precision Optics é especializada em P&D e fabricação de componentes ópticos de quartzo de alta precisão, com produtos principais incluindo janelas ópticas de quartzo (notavelmente variantes de espessura de 8,3 mm), prismas, filtros e lentes, todos feitos de sílica fundida de alta pureza para transparência óptica excepcional, estabilidade térmica e inércia química.








Oferecendo amplos recursos de personalização — desde formatos circulares/quadrados padrão até geometrias irregulares/complexas (com furos passantes, bordas chanfradas ou designs multi-abertura) — a ZMSH atende às diversas necessidades industriais em sistemas a laser, equipamentos de semicondutores, observação a vácuo, instrumentação analítica e aplicações de defesa/aeroespacial.





Os serviços abrangem suporte completo ao ciclo de vida: desde a fabricação personalizada (usinagem CNC, polimento, revestimento — filmes AR/HR/dicróicos), metrologia (planicidade da superfície, teste de transmissão) e prototipagem rápida até a produção em massa escalável, complementada por consultoria técnica sobre seleção de materiais e otimização do tratamento de superfície para garantir a integração ideal do sistema. Perguntas frequentes da

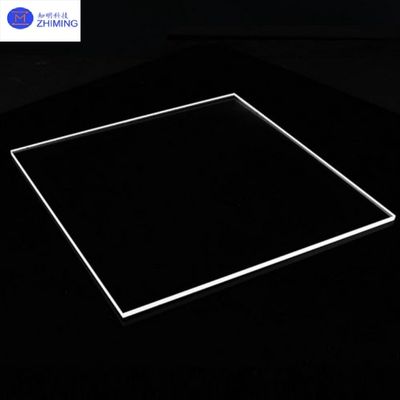

Janelas de Vidro Óptico de Quartzo com Formatos Personalizados Espessura 8,3mm Índice de Refração Elevado 2Janelas de Vidro Óptico de Quartzo com Formatos Personalizados Espessura 8,3mm Índice de Refração Elevado 3








janela óptica de quartzo (espessura de 8,3 mm)1. P: Qual é a temperatura máxima de operação para uma janela de quartzo de 8,3 mm?A: As janelas de quartzo (8,3 mm) podem suportar uso contínuo até 1100°C e exposição de curto prazo a 1450°C devido ao seu baixo coeficiente de expansão térmica (0,55×10⁻⁶/°C).





2. Q: Uma janela de quartzo de 8,3 mm suporta a transmissão UV?
