​​Transmissão de pastilha de quartzo de grau óptico de 3 polegadas >92% Substratos de vidro semicondutor​​

- Não.

Transmitância de wafer de quartzo de grau óptico de 3 polegadas > 92% Substratos de vidro semicondutor

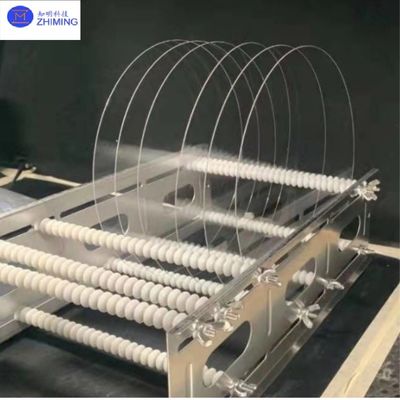

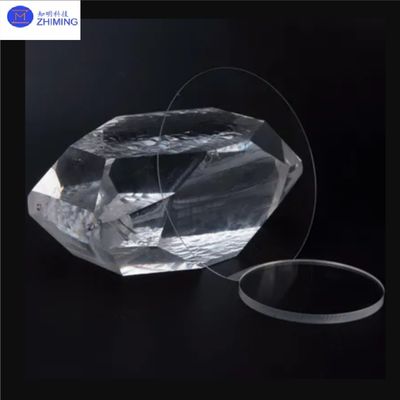

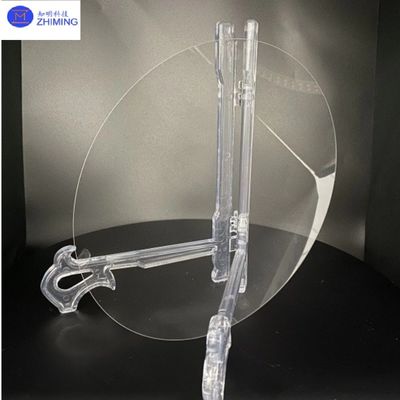

A ZMSH é especializada em wafers de quartzo de 3 polegadas, oferecendo soluções personalizadas para aplicações optoeletrônicas, MEMS e semicondutores avançadas. Ao contrário das wafers padrão de 2 polegadas, as wafers de quartzo de 3 polegadas fornecem área de superfície expandida para integração de vários componentes, permitindo dispositivos de alta precisão com desempenho aprimorado. As principais características incluem: - Não.

· Material: Sílica fundida de alta pureza (SiO2) com < 50 ppm de teor de hidroxila, garantindo uma perda óptica ultra-baixa.

· Dimensões: Diâmetros e espessuras personalizados (3,00" ±0,02") (0,525~1,200 mm, TTV ≤10 μm). - Não.

· Formas: geometrias circulares, quadradas ou irregulares com aberturas não normalizadas, bordas escalonadas ou espessura de gradiente. - Não.

· Revestimento de superfície: superfícies ultra- suaves (Ra ≤ 1,0 nm) para uma difusão mínima da luz.

Especificação paraWafer de quartzo de 3 polegadas

Características principais deWafer de quartzo de 3 polegadas

1. Superioridade óptica.

- Transmissão Espectral Ampla: > 92% de transmissão de 185 nm (UV) a 3500 nm (IR), ideal para litografia UV e detecção quântica.

- Baixa expansão térmica: CTE de 0,52×10−6/°C, mantendo a estabilidade dimensional até 1100°C.

2. Resiliência mecânica e química

- Alta dureza: escala Mohs 7, resistente à abrasão e choque mecânico.

- Resistência ao ácido: durabilidade 30 vezes superior à da cerâmica, adequada para ambientes químicos agressivos.

3- Desempenho elétrico.

- Isolamento: Resistividade > 1018 Ω·cm, minimizando a capacitância parasitária em circuitos de alta frequência.

- Compatibilidade SAW: Otimizada para filtros de onda acústica de superfície (SAW) com ângulos de corte precisos (por exemplo, 34,33° para FC-cut).

- Não.Aplicações estratégicas deWafer de quartzo de 3 polegadas

1. Dispositivos MEMS avançados

- Sensores de pressão, giroscópios e cabeças de impressão a jato de tinta com wafers de 3 polegadas para integração multicamadas e estabilidade térmica.

2Sistemas Optoelectrónicos

- Diodos de laser UV, colimadores de fibra óptica e componentes LiDAR que requerem caminhos ópticos de baixa perda.

3. Embalagens de semicondutores

- substratos de embalagem a nível de wafer (WLP) para sensores de imagem CMOS e RFICs, com suporte à tecnologia TSV (Through-Silicon Via).

4Tecnologias Quânticas.

- Substratos para centros de vazio de nitrogénio de diamante (NV) e qubits supercondutores, beneficiando de uma densidade de defeito ultra-baixa.

Tubos capilares de quartzo: Breve visão

Os capilares de quartzo da ZMSH são projetados para aplicações microfluídicas e ópticas, com:


- Tamanhos personalizados:Diâmetros internos de 50 μm a 5 mm, comprimentos de até 300 mm. - Não.

- Ultra-Alta Pureza:< 1 ppm de impurezas metálicas para biocompatibilidade em sistemas laboratoriais em chip. - Não.

- Processamento:Perforação a laser, formação térmica e gravação química para integração perfeita em sensores ou fibras ópticas.
