Wafer de quartzo de 2 polegadas Wafer de sílica fundida de alta pureza Ultra-alta transmissão

Wafer de quartzo de 2 polegadas Wafer de sílica fundida de alta pureza Ultra-alta transmissão

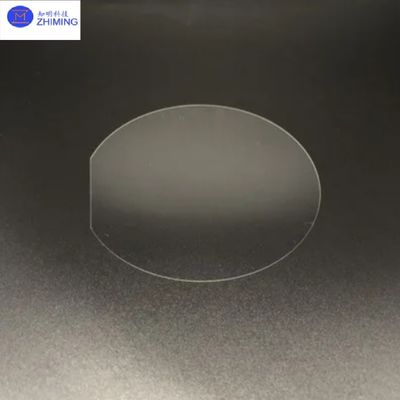

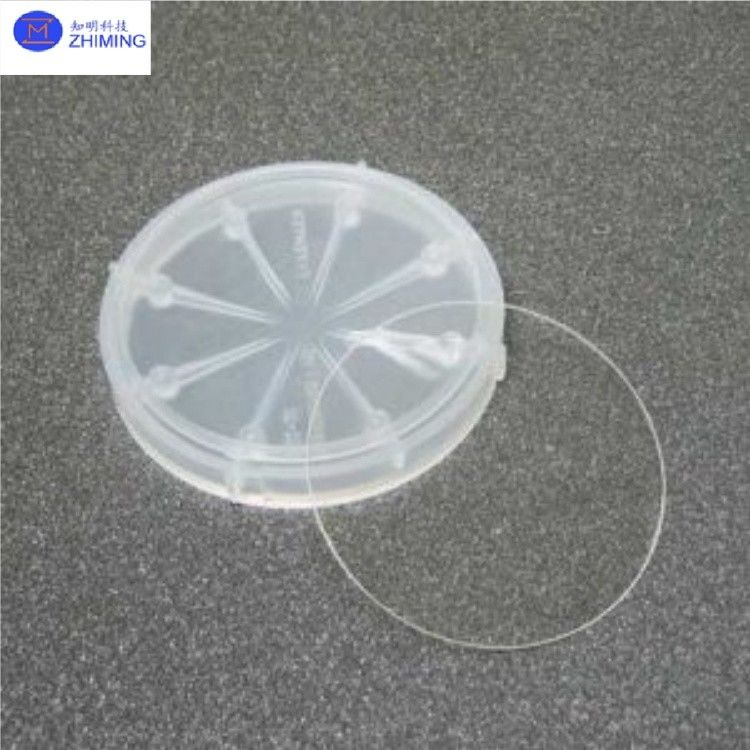

A bolacha de quartzo de 2 polegadas é um material de substrato de alto desempenho feito de quartzo sintético de alta pureza (sílica fundida), com excelente transparência óptica,Coeficiente de expansão térmica extremamente baixo, e excelente estabilidade química. A bolacha de quartzo de 2 polegadas é amplamente utilizada em aplicações de ponta, como fabricação de semicondutores, optoeletrônica, MEMS/NEMS e óptica científica,que serve como material fundamental crítico para componentes ópticos de precisão e dispositivos microeletrônicos.

A ZMSH é especializada em P&D, produção e personalização de wafers de quartzo de alta precisão. Fornecemos soluções personalizadas para satisfazer os requisitos do cliente para várias especificações (por exemplo, diâmetro, espessura, tratamento de superfície) utilizando técnicas avançadas de processamento, como polimento de precisão,corte a laser, e revestimento. Os nossos produtos garantem uma precisão dimensional excepcional (TTV ≤10μm) e qualidade da superfície (Ra ≤5nm). Além disso, oferecemos prototipagem rápida para pequenos lotes e produção em massa em larga escala para apoiar os clientes durante todo o ciclo de desenvolvimento para produção.

As placas de quartzo da ZMSH cumprem estritamente os padrões da indústria e são adequadas para ambientes industriais adversos (por exemplo, altas temperaturas, condições altamente corrosivas). Eles também podem ser personalizados com revestimentos ópticos, tais como anti-reflexão (AR) ou reforço infravermelho (IR) para atender às necessidades específicas da aplicação. Aproveitando a tecnologia de produção madura e um rigoroso sistema de controle de qualidade, estamos comprometidos em fornecer aos clientes globais soluções de vidro de quartzo de alto desempenho e altamente confiáveis.

Especificação paraWafer de quartzo de 2 polegadas

Principais vantagens da bolacha de quartzo de 2 polegadas

1Material de alta pureza: Fabricado em quartzo sintético (sílica fundida) com pureza ≥ 99,99%, garantindo uma estabilidade óptica e química superior.

2Excelente estabilidade térmica: Baixo coeficiente de expansão térmica (~ 0,55×10−6/°C) e resistência a altas temperaturas (ponto de amolecimento ~ 1665°C), adequado para processos de alta temperatura.

3. Alta transmissão óptica: Transmissão de luz superior (> 90%) através dos comprimentos de onda UV a IR (190nm ≈ 3500nm).

4Excepcional planura.: Baixa rugosidade da superfície (Ra ≤ 5 nm) e variação de espessura total limitada (TTV ≤ 10 μm), satisfazendo as exigências da litografia de precisão e aplicações de revestimento.

5Inercia química: Resistente a ácidos fortes (exceto HF), álcalis e solventes orgânicos, tornando-o ideal para ambientes químicos adversos.

Indústria Aplicações da bolacha de quartzo de 2 polegadas

A bolacha de quartzo de 2 polegadas é amplamente usada em campos de tecnologia avançada devido à sua alta pureza, estabilidade térmica e desempenho óptico.

(a)Fabricação de semicondutores

· Substratos para máscaras fotográficas: Utilizado como material de base para máscaras fotográficas na transferência de padrões de IC, exigindo uma planitude ultra-alta e baixas taxas de defeito.

· Transportadores de processo de gravação: Servem como bandejas para o manuseio de wafers em processos de gravação seca e molhada, oferecendo resistência à corrosão sem afetar a estabilidade do processo.

· Pads CMP: Aplicado na planarização de waferes para garantir polir uniforme e minimizar danos à superfície.

· Escudos de implantação de íonsFuncionam como camadas de barreira nos processos de dopagem, resistindo a altas temperaturas sem interferir na penetração do feixe de íons.

(2)Optoeletrónica e Tecnologia a Laser

· Filtros ópticos e janelas: Utilizado em sistemas ópticos UV, visíveis e IR, tais como janelas protetoras a laser e componentes de espectrômetros.

· Componentes de fibra óptica: Servem como conectores de face final e substratos WDM, garantindo baixa perda óptica e alta eficiência de transmissão de sinal.

· Óptica a laser de alta potência: Utilizado em lasers de CO2 e sistemas de laser de femtossegundos como espelhos e lentes, oferecendo resistência a altas temperaturas e tolerância a danos por laser.

(3)MEMS/NEMS (Sistemas Eletromecânicos Micro/Nano)

· Substratos de microsensores: Utilizado em sensores de pressão e acelerômetros, proporcionando elevada resistência mecânica e estabilidade térmica.

· Chips microfluídicos: Utilizado na detecção biomédica como estruturas de microcanais, com inércia química que impede a contaminação da amostra.

· Modelos de nanoimpressãoPermitir a replicação de padrões de alta precisão em nanoescala.

Recomendações para placas de quartzo de forma personalizada

A ZMSH oferece serviços de usinagem personalizados para placas de quartzo com furos de precisão, atendendo a aplicações em óptica, embalagens de semicondutores e sensores. Os nossos produtos apresentam perfuração de alta precisão, corte sob medida e tratamento de superfície, garantindo tolerâncias dimensionais de ± 0,01 mm. A ZMSH fornece prototipagem rápida e produção em massa para atender aos requisitos rigorosos em várias aplicações.
