Placa de vidro de quartzo de alta pureza com furos personalizados perfurados a laser.

Placa de vidro de quartzo de alta pureza com furos personalizados perfurados a laser

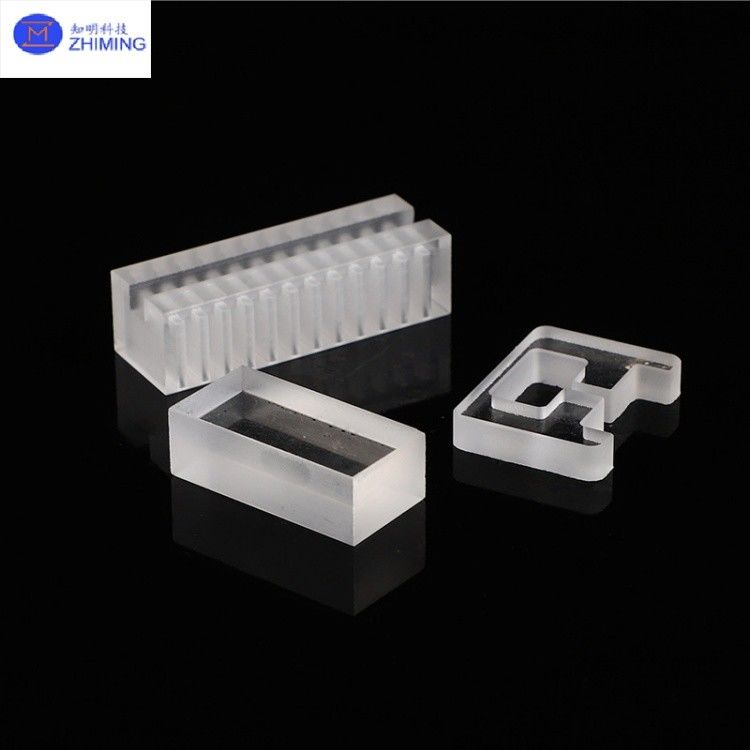

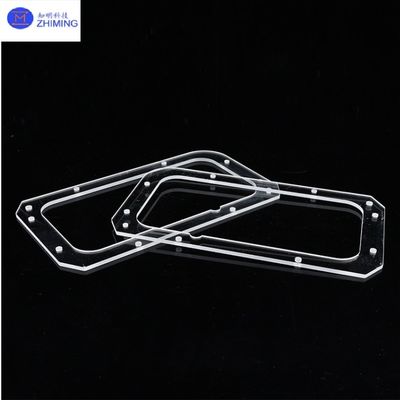

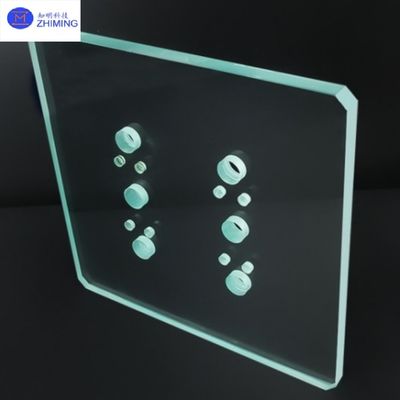

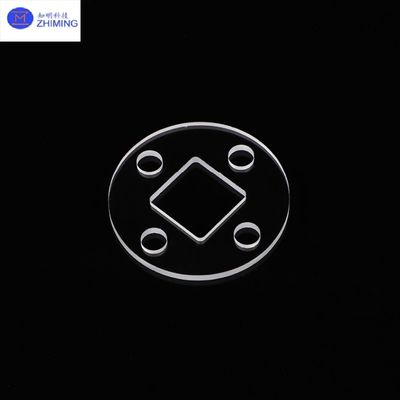

As placas de perfuração de quartzo em forma personalizada são componentes ópticos de engenharia de precisão fabricados a partir de sílica fundida de alta pureza (SiO2 ≥ 99,999%) usando perfuração avançada a laser, moagem,e técnicas de polimentoAs suas características principais incluem:

· Desenhos personalizados de buracos:Abrangências circulares, quadradas, espirais, bifurcadas e outras aberturas não-padrão (0,2~100 mm) com precisão de ±0,01 mm, permitindo o controle complexo do caminho da luz.

- Não.· Extrema estabilidade térmica:Resistência a curto prazo até 1200 °C, estabilidade operacional a longo prazo a 800 ‰ 1000 °C e um coeficiente de expansão térmica 1/10 do vidro padrão.

· Transmissão de amplo espectro:≥ 90% (UV: 185 nm), ≥95% (visível) e ≥85% (IR: 3500 nm), garantindo a pureza óptica sem bolhas ou estrias.

· Serviços personalizados:Apoio a projetos fornecidos pelo cliente (2D/3D desenhos), personalização de perfuração a laser (por exemplo, furos através, sumidouros, furos escalonados), entrega rápida de pequenos lotes (35 dias),e controlo de qualidade rigoroso (certificado pela SGS).

A ZMSH é especializada na fabricação de placas de quartzo de forma personalizada para equipamentos de semicondutores, fotônicos e instrumentação médica, integrando design, processamento,e testes para satisfazer requisitos rigorosos de precisão, resistência a altas temperaturas e baixa dispersão.

Especificação paraPlacas de quartzo com orifícios de perfuração sob medida

Nota: Disponível um padrão de furo personalizado (por exemplo, hexagonal, microfluídico) e tratamentos de superfície.

Principais características doPlacas de quartzo com orifícios de perfuração sob medida

1Propriedades do material

· Ultra-alta pureza: SiO2 ≥ 99,999%, impurezas < 5 ppm, assegurando uma transmissão UV > 90% a 200 nm.

· Resistência a altas temperaturas: tolerância a curto prazo até 1200°C, estabilidade a longo prazo a 800°C, com um coeficiente de expansão térmica de 5,5 × 10−7/°C.

· Inertitude química: Resistente a ácidos fortes (excepto HF), álcalis e solventes orgânicos.

2. Precisão de processamento

· Projeto através de um buraco: formas circulares, quadradas ou personalizadas (por exemplo, espirais, bifurcadas), faixa de abertura de 0,2 a 100 mm, precisão ± 0,01 mm, rugosidade da superfície < 0,5 nm.

· Perforação a laser: utiliza lasers femtossegundos ou UV para processamento sem tensão, obtendo paredes de buracos lisas sem asfixiação das bordas.

- Não.

3Performance óptica

· Transmitância de amplo espectro: UV (185 nm) > 80%, visível (400~700 nm) > 95%, IR (3500 nm) > 85%.

· Baixa difusão: precisão da figura da superfície λ/10@632,8 nm, minimizando a perda de energia luminosa para obtenção de imagens e detecção de alta precisão.

- Não.

4Propriedades mecânicas

· Alta resistência à compressão: > 1000 MPa, resistente a choques mecânicos e vibrações.

· Leve: Densidade 2,2 g/cm3, 15% mais leve que o vidro K9, ideal para aplicações aeroespaciais.

- Não.

5Tratamentos de superfície

Opções de revestimento: revestimentos antirreflectores (AR, R<0,5%@400~1600 nm), refletores (Al/Ag, R>95%), resistentes a danos por laser (limiar > 10 J/cm2).

· Concepção de camada: camada protetora < 0,2 × 45° para reduzir a concentração de tensão.

Aplicações primárias de placas de quartzo de forma personalizada

1Fabricação de semicondutores

· Inspecção de wafers: elementos de alinhamento do equipamento de fotolitografia para a precisão da litografia UV.

· Ensaios de embalagem: janelas de imagem térmica por infravermelho para encapsulamento a altas temperaturas.

2- Fotônica.

· Acoplamento de fibra: janelas laser/detector com baixa perda de inserção (< 0,5 dB).

· Multiplexadores de guia de ondas: Via de luz multicanal dividida através de aberturas personalizadas.

- Não.

3Dispositivos médicos

· Imagem endoscópica: prismas de direcção e elementos de dobragem da trajectória luminosa para uma resolução melhorada.

· Terapia a laser: Orientação luminosa de precisão em cirurgias oftalmológicas, compatível com a esterilização a alta temperatura.

4Investigação e Indústria

· Comunicação quântica: Dobramento do caminho luminoso em detectores de um só fóton para projetos de baixa difusão.

· Processamento a laser: controlo do caminho do laser em sistemas de corte/soldura, com uma densidade de potência > 106 W/cm2.

5- Aeronáutica.

• Telescópio de detecção por satélite: janelas de sistemas de imagem UV com resistência à radiação e aos choques térmicos.
