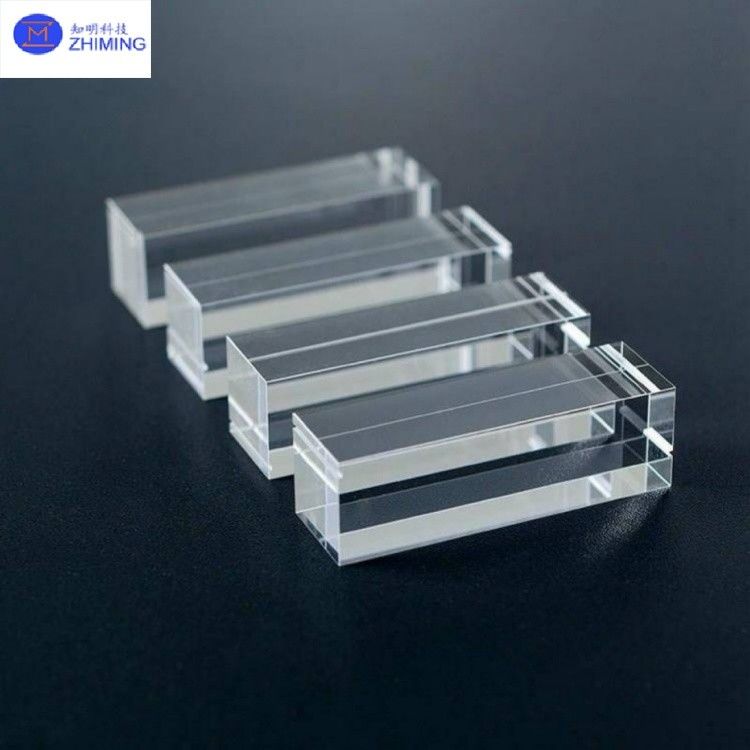

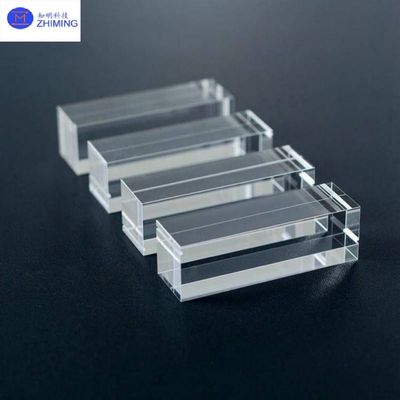

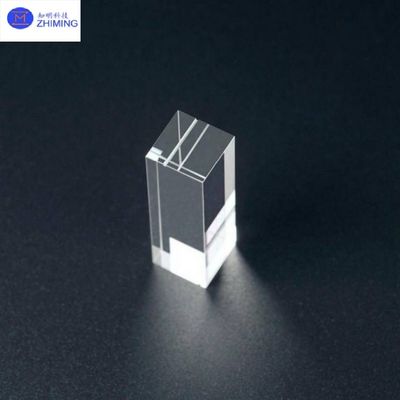

Prisma de vidro óptico de quartzo personalizado

Prisma de vidro óptico de quartzo personalizado

Os prismas de quartzo são componentes ópticos fabricados a partir de sílica fundida de alta pureza (dióxido de silício, SiO2 ≥ 99,999%) através de processos de moagem, polimento e revestimento de precisão.Exibem uma extrema estabilidade térmica (de 200°C a 1100°C), baixo coeficiente de expansão térmica (5,5×10−7/°C) e transmissão UV a IR de espectro completo (185 ∼3500 nm).

· Inercia química:Resistente a ácidos fortes (exceto HF), álcalis e solventes orgânicos, adequado para ambientes corrosivos.

· Precisão óptica:Precisão da figura da superfície λ/10@632,8 nm, tolerância angular ±3 segundos de arco.

· Formas diversas:Prismas retângulos, pentagonais, Dove e de telhado, suportando funções personalizadas como divisão de feixe, imagem e deflexão do caminho da luz.

A ZMSH é especializada em prismas de quartzo fabricados sob medida, oferecendo serviços de ponta a ponta desde o projeto até a produção em massa.e fabrico de semicondutores, com suporte para personalização baseada em desenhos e entrega rápida de pequenos lotes (por exemplo, dimensões: comprimento da borda 3 ‰ 72,5 mm, espessura 0,1 ‰ 5 mm).

Especificação paraPrisma de quartzo

Nota: Revestimentos personalizados (AR/HR/PBS) e relatórios metrológicos disponíveis mediante pedido.

Principais características doqPrisma de quartzo

1. Propriedades do material

- Não.

- Não.- Alta pureza:SiO2 ≥ 99,999%, impurezas < 5 ppm, garantindo uma baixa absorção UV (> 90% de transmissão a 200 nm).

- Resistência a altas temperaturas:Tolerância a curto prazo até 1200 °C, estabilidade operacional a longo prazo a 800 ‰ 1000 °C. O coeficiente de expansão térmica é 1/10 do vidro padrão.

2Performance óptica- Não.

- Transmissão:≥ 90% (UV: 185 nm), ≥ 95% (visível), ≥ 85% (IR: 3500 nm).

- Baixa dispersão:Abbe número > 65, minimizando a ampliação espectral para aplicações de alta precisão.

3Propriedades mecânicas

- Força de compressão:> 1000 MPa, resistente a choques mecânicos.

- Leve:Densidade 2,2 g/cm3, 15% mais leve que o vidro K9.

4Tratamentos de superfície

- Não.

- Opções de revestimento:Revestimento anti-reflexo (AR, R<0,5%@400~1600 nm), revestimentos refletores (Al/Ag, R>95%) e revestimentos resistentes a danos por laser.

- Desenho de borda:< 0,2 × 45° camada protetora para reduzir a concentração de tensão.

5Diversidade de formas

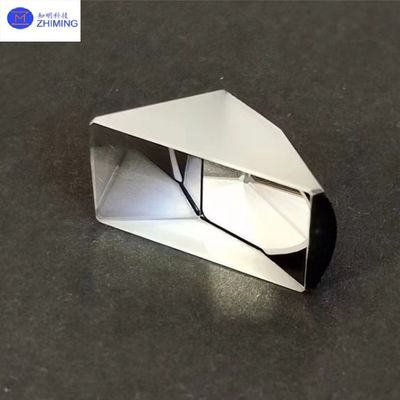

- Prisma de ângulo reto:Deformação do caminho da luz de 90° ou 180°, utilizada em periscópicos e autocollimadores.

- Não.- Prisma pentagonal:Desvio de imagem de 90° sem rotação, ideal para telemetros a laser.

- Não.- Prisma de pomba:Duplica o ângulo de rotação da luz incidente, adequado para sistemas de visão panorâmica.

- Prisma do telhado:Dobra os caminhos da luz em 90° enquanto inverte imagens, comumente usado em telescópios.

Aplicações primárias deqPrisma de quartzo

1- Instrumentos ópticos

· Espectroscopia:Elementos dispersores em espectrofotômetros e espectrômetros Raman.

· Sistemas de imagem:Translação de prismas em microscópios e telescópios (por exemplo, prismas de pomba).

2Tecnologia Laser

· Controle de feixe:Resonadores a laser e direção do feixe do telemétrico (prísmos pentagonais).

· Aplicações de alta potência:Resistir a uma intensidade de laser de 106 W/cm2 para sistemas de corte/soldura.

3Fabricação de semicondutores

· Inspecção de wafers:Equipamento de fotolitografia com prismas de alinhamento.

· Ensaios de embalagens:Prismas de janela de imagem térmica infravermelha.

4Dispositivos médicos

· Imagem endoscópica:Prismas de direcção em fibra óptica médica.

· Terapia a laser:Orientação precisa do caminho da luz em cirurgias oftalmológicas.

5Investigação e Indústria

· Comunicação quântica:Desdobramento de trajetória de luz em detectores de fotões.

· Aeronáutica:Prismas de imagem UV na teledetecção por satélite.

Serviços da ZMSH

A ZMSH se concentra na personalização profunda de prismas de quartzo, oferecendo serviços de ponta a ponta desde o projeto óptico até a produção em massa.dimensões (3 ¢72.5 mm de comprimento de borda), tolerâncias angulares (± 3 segundos de arco) e requisitos funcionais (por exemplo, revestimentos resistentes a danos por laser, índice de refração do gradiente).de peso superior a 200 g/m2, mas não superior a 200 g/m2.
