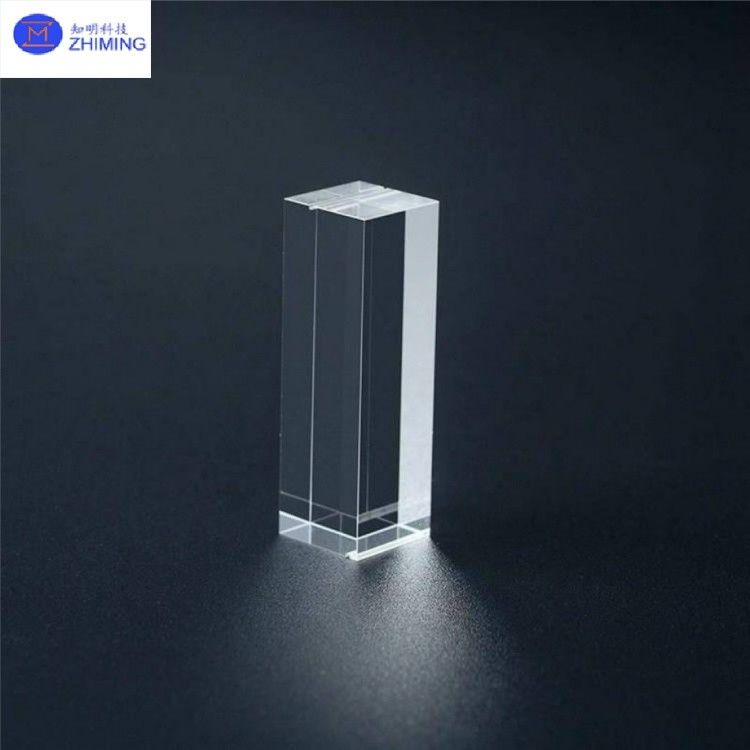

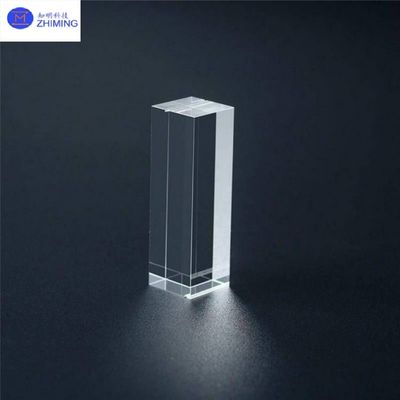

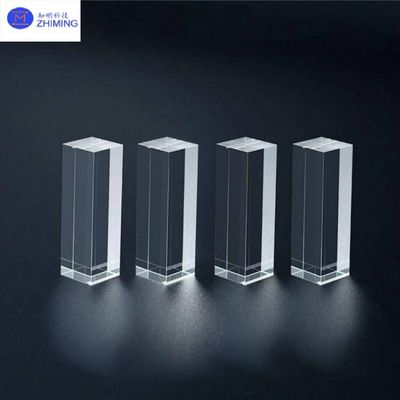

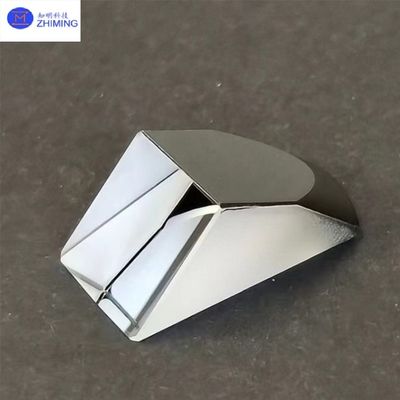

Prisma de quartzo transparente Cristal de vidro de quartzo personalizado por desenhos
Os prismas de quartzo são componentes ópticos espectroscópicos ou refrativos fabricados com precisão a partir de sílica fundida de alta pureza (SiO₂≥99,99%) através de processos de trabalho a frio. Eles exibem homogeneidade óptica excepcional (Δn≤±5×10⁻⁶) e transmissão de amplo espectro (170nm-2500nm), com um baixo coeficiente de expansão térmica (0,55×10⁻⁶/°C) e alta resistência a danos por laser (LIDT>10J/cm²@1064nm), tornando-os ideais para sistemas a laser, espectrômetros e dispositivos ópticos UV.
A ZMSH é especializada na fabricação de componentes ópticos de alta precisão, oferecendo design personalizado, usinagem de precisão e serviços de revestimento para prismas de quartzo. Apoiamos desenhos fornecidos pelo cliente para pedidos personalizados, incluindo prismas de ângulo reto, equiláteros e divisores de feixe, alcançando precisão de superfície em nível de mícron (λ/10@632,8nm) e acabamentos ultra-suaves (Ra≤0,5nm).
Especificação paraprisma de quartzo
| Parâmetro |
Especificação |
| Material |
Sílica fundida de alta pureza (SiO₂≥99,99%) |
| Faixa de transmissão |
170nm~2500nm (UV a NIR) |
| Índice de refração @587,6nm |
1.458 |
| Coeficiente de expansão térmica |
0,55×10⁻⁶/°C (20~300℃) |
| Planicidade da superfície |
λ/10@632,8nm (Padrão), λ/20 (Alta Precisão) |
| Tolerância angular |
±5 arcsec (Padrão), ±3 arcsec (Alta Precisão) |
| Rugosidade da superfície |
Ra≤0,5nm (Super Polido) |
| Limiar de dano por laser |
>10J/cm²@1064nm, pulso de 10ns |
| Faixa de tamanho |
5mm~300mm (Personalizável) |
Observação: Revestimentos personalizados (AR/HR/PBS) e relatórios de metrologia disponíveis mediante solicitação.
Principais características do quartz prism
As principais vantagens dos prismas de quartzo incluem:
- Transmissão de amplo espectro: Alta transmitância de UV a IR (UV>85%@200nm, visível>93%@550nm) para sistemas ópticos de múltiplas bandas.
- Estabilidade térmica: Suporta temperaturas de até 1000°C com deriva térmica mínima.
- Inércia química: Resistente a ácidos/álcalis (exceto HF), adequado para ambientes agressivos.
- Alta LIDT: Superior ao vidro óptico convencional para aplicações a laser de alta potência.
- Usinagem de precisão: Tolerância angular dentro de ±3 arcsec e rugosidade da superfície ≤0,5nm.
Aplicações primárias de quartz prism
Os prismas de quartzo são amplamente utilizados em:
- Tecnologia laser: Prismas de ajuste ou expansores de feixe em cavidades laser que exigem alta resistência a danos.
- Espectroscopia: Elementos de dispersão em espectrômetros que exigem alta homogeneidade e baixa luz difusa.
- Óptica UV: Prismas de direcionamento de feixe para lasers UV dependentes da transmissão UV profundo.
- Instrumentos de pesquisa: Componentes refrativos/dispersivos em interferômetros/telescópios que precisam de precisão de superfície sub-mícron.
- Inspeção industrial: Prismas de alinhamento em ferramentas de inspeção de wafers, tolerantes a altas temperaturas e livres de contaminação.
Serviços da ZMSH
A ZMSH oferece soluções completas para prismas de quartzo, cobrindo seleção de materiais, design óptico, usinagem de precisão e revestimento. Nossa retificação CNC e polimento por feixe de íons garantem precisão angular (±5 arcsec) e qualidade da superfície (λ/20@632,8nm). Revestimentos personalizados (AR/HR/PBS) estão disponíveis com relatórios de interferômetro de cortesia (incluindo curvas PV e de transmissão). Aceitamos pedidos de P&D (a partir de 10 unidades) e produção em massa OEM, entregando em 7-15 dias, com suporte à integração do sistema óptico.
Recomendações de produtos relacionados:Janelas ópticas de quartzo de formato irregular
