Jardins ópticos de quartzo de forma irregular JGS1 / JGS2 / BF33

​​Customized Irregular-shape Quartz Optical Windows JGS1 / JGS2 / BF33 Grade
​​Customized Irregular-shape Quartz Optical Windows JGS1 / JGS2 / BF33 Grade ​​Customized Irregular-shape Quartz Optical Windows JGS1 / JGS2 / BF33 Grade ​​Customized Irregular-shape Quartz Optical Windows JGS1 / JGS2 / BF33 Grade

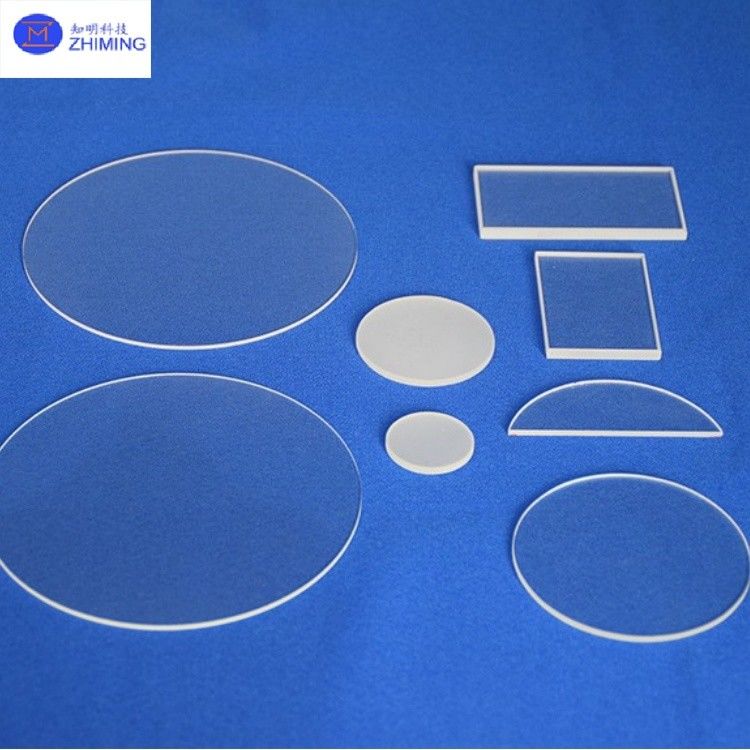

Imagem Grande :  Jardins ópticos de quartzo de forma irregular JGS1 / JGS2 / BF33

Detalhes do produto:
Lugar de origem: China
Marca: ZMSH
Certificação: rohs
Número do modelo: Janela de vidro de quartzo de forma irregular
Condições de Pagamento e Envio:
Preço: by case
Tempo de entrega: 2-4weeks
Termos de pagamento: T/T
Descrição de produto detalhada
Personalização de forma: Elipse, retângulo, hexágono, estrela, curvas de forma livre Tamanho mínimo: 0.1 × 0,1 mm
Tolerância de espessura: ± 0,02 mm Coeficiente de expansão térmica: 5.5×10−7/°C
A rugosidade da superfície: Ra ≤ 0,5 nm Aplicações: Dispositivos médicos, energia renovável
Destacar:

Janela óptica de quartzo de grau BF33

,

Janela óptica de quartzo de forma irregular



Resumo deJanela de vidro de quartzo de forma irregular





Jardins ópticos de quartzo de forma irregular personalizados, grau JGS1/JGS2/BF33



As janelas ópticas de quartzo irregulares personalizadas são projetadas a partir de dióxido de silício de alta pureza (SiO2),concebido para responder a requisitos complexos de sistemas ópticos, rompendo as restrições geométricas tradicionais (e.por exemplo, em formato circular/quadrado). Essas janelas suportam formas não padrão, como elipses, polígonos e curvas de forma livre. As principais vantagens incluem resistência a altas temperaturas (1.100°C de uso contínuo), baixo coeficiente de expansão térmica (5.5×10−7/°C), transparência de amplo espectro (185~3.500 nm) e inércia química,tornando-os ideais para ambientes extremos em dispositivos ópticos de precisão. A ZMSH é especializada em produção personalizada de ciclo completo, oferecendo serviços de ponta a ponta desde o projeto até a entrega, atendendo setores de ponta como semicondutores, tecnologia a laser e aeroespacial.








Especificação paraJanela de vidro de quartzo de forma irregular





- Não.Parâmetro Especificações
Graus de material JGS1 (optimizado para UV), JGS2 (banda larga), JGS3 (IR), BF33 (baixa expansão)
Tamanho mínimo 0.1 × 0,1 mm
Tolerância de espessura ± 0,02 mm
Faixa de transmissão UV: 185 ∼ 2500 nm (≥ 90% para JGS1)
IR: 2.600 ∼ 3.500 nm (≥ 85% para JGS3)
Expansão térmica 5.5×10−7/°C (20°300°C)
Superfície áspera Ra ≤ 0,5 nm
Opções de revestimento AR (190 ∼ 2200 nm), BBAR, hidrofóbico, resistente ao laser (por exemplo, 1064 nm, 532 nm)








Principais características doJanela de vidro de quartzo de forma irregular







1- Personalização geométrica.



Suporta geometrias não padrão (elípticas, retângulos, hexágonos, estrelas) com tamanho mínimo de processamento de 0,1 mm e tolerância ± 0,02 mm.

Permite projetos ópticos especializados, incluindo sistemas assimétricos e janelas de chips microfluídicos.



Jardins ópticos de quartzo de forma irregular JGS1 / JGS2 / BF33 0

2. Desempenho a altas temperaturas



Ponto de amolecimento: 1.730°C; estabilidade operacional a longo prazo até 1.100°C; tolerância a curto prazo até 1.450°C com ciclo térmico rápido.





3. Estabilidade química



Resiste a ácidos fortes (excluindo HF), apresentando 30 vezes maior resistência ao ácido do que a cerâmica e 150 vezes maior do que o aço inoxidável.





4. Propriedades ópticas



Transmissão: ≥ 93% na faixa visível, ≥ 90% em UV (185 nm) e ≥ 85% em IR (3,500 nm).

Cobertura espectral : Três classes de materiais (JGS1/JGS2/JGS3) para aplicações UV a IR.





5. Propriedades mecânicas



Dureza de Mohs: 5,5 ̊6.5Resistência à compressão: 1.100 MPa; resistência à flexão: 67 MPa.





Tratamentos de superfície



Revestimentos personalizados: filmes antirreflectores (AR), refletores, hidrofóbicos e resistentes a danos por laser.








Aplicações primárias deJanela de vidro de quartzo de forma irregular





1. Fabricação de semicondutores: janelas de observação assimétricas em equipamentos de gravação em wafer para processos CVD de alta temperatura.



2. Sistemas de laser: componentes de forma de feixe personalizados (por exemplo, saídas anuais/sectoriais) para lasers de alta potência.



3. Aeroespacial: janelas de sensores infravermelhos multifacetadas para ambientes de vácuo e ciclo térmico.



4. Dispositivos médicos: janelas irregulares em miniatura em endoscópios para imagens curvas de tubulações.



5. Energia renovável: substratos de recolha de luz otimizados para células solares.








Serviços da ZMSH





A ZMSH fornece soluções de ponta a ponta para janelas ópticas de quartzo irregulares, incluindo: Personalização do projeto: os clientes especificam formas (elípticas, polígonos, espessura do gradiente), dimensões (mínimo 0,1 × 0,1 mm) e requisitos funcionais (por exemplo, resistência a danos por laser,revestimentos de radiação). Usando tecnologias avançadas de corte CNC e laser para garantir precisão e estabilidade dimensional a nível de micrômetros para geometrias complexas. Ensaios de desempenho: Fornecer relatórios ópticos completos (transmitância, expansão térmica) e recomendações específicas de aplicação (por exemplo, projetos de vedação compatíveis com o vácuo).

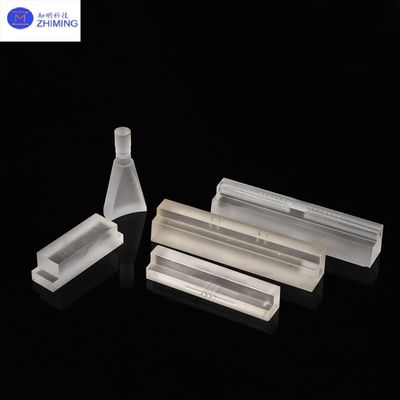

Recomendações de produtos relacionados: Barras de quartzo





Jardins ópticos de quartzo de forma irregular JGS1 / JGS2 / BF33 1Jardins ópticos de quartzo de forma irregular JGS1 / JGS2 / BF33 2








Perguntas e Respostas





- Não.1P: O que é quartzo de janela?

R: O quartzo de janela refere-se a componentes ópticos de engenharia de precisão feitos de sílica de alta pureza (SiO2), projetados para aplicações que exigem extrema estabilidade térmica, inércia química,e transparência de amplo espectro (185 ¢ 3500 nm) .





2P: Quais são as duas propriedades físicas do vidro de quartzo que o tornam útil para janelas?

A: Alta resistência térmica: Resiste à utilização contínua até 1.100°C e resiste a choques térmicos de mudanças rápidas de temperatura (por exemplo, aquecimento a partir de 1.100°C até à temperatura ambiente).

Baixa expansão térmica: o coeficiente de 5,5 × 10−7/°C minimiza a distorção dimensional sob o ciclo térmico, crítico para a óptica de precisão.






Tag: #Quartz Glass Optical-Grade Windows, #Irregular-Shaped Quartz Glass Windows, #Customized, #Fused Silica Plates, #SiO2 Crystal, #Quartz wafers, #Quartz tubes, #Quartz prism, #Barcos de quartzo,Grau JGS1/JGS2, # Componentes ópticos de sílica fundida de alta pureza, # Grau BF33.
