Janelas de Vidro de Quartzo de Formato Irregular Personalizadas Componentes Ópticos de Sílica Fundida de Alta Pureza

Custom Irregular-Shaped Quartz Glass Windows High-Purity Fused Silica Optical Components
Custom Irregular-Shaped Quartz Glass Windows High-Purity Fused Silica Optical Components Custom Irregular-Shaped Quartz Glass Windows High-Purity Fused Silica Optical Components Custom Irregular-Shaped Quartz Glass Windows High-Purity Fused Silica Optical Components

Imagem Grande :  Janelas de Vidro de Quartzo de Formato Irregular Personalizadas Componentes Ópticos de Sílica Fundida de Alta Pureza

Detalhes do produto:
Lugar de origem: China
Marca: ZMSH
Certificação: rohs
Número do modelo: Janela de vidro de quartzo de forma irregular
Condições de Pagamento e Envio:
Preço: by case
Tempo de entrega: 2-4weeks
Termos de pagamento: T/T
Descrição de produto detalhada
Material: Sílica fundida de alta pureza (SiO2≥99,99%) Faixa de transmissão: 170 nm ~ 2500 nm (UV a NIR)
Faixa de espessura: 0.3mm~50mm (customizável) A rugosidade da superfície: Ra≤0,5 nm
Coeficiente de expansão térmica: 0.55×10−6/°C (20~300°C) Aplicações: Sistemas ópticos a laser, equipamento de semicondutores
Destacar:

Janela de vidro de quartzo de sílica fundida

,

custom Irregular-Formado Quartz vidro janelas

,

Componentes ópticos de sílica fundida



Resumo deJanela de vidro de quartzo de forma irregular





Componentes ópticos de sílica fundida de alta pureza



As janelas de quartzo de forma irregular são componentes ópticos de engenharia de precisão fabricados a partir de sílica fundida de alta pureza (SiO2),concebidos para sistemas ópticos especializados e requisitos de equipamento personalizados. Estas janelas não só mantêm as propriedades superiores do vidro de quartzo (incluindo alta transmissão, resistência térmica e estabilidade química), mas também acomodam projetos estruturais complexos,tornando-os indispensáveis na tecnologia laser, semicondutores e aplicações de instrumentação científica. A ZMSH é uma empresa de alta tecnologia especializada em I&D e fabrico de componentes ópticos, oferecendo soluções abrangentes para janelas de quartzo irregulares - desde design personalizado, usinagem de precisão,Serviços de revestimento para ensaios. Apoiamos o desenvolvimento de processos completos, desde a prototipagem até a produção em massa, atendendo às exigências únicas em forma, dimensões e desempenho óptico.








Especificação paraJanela de vidro de quartzo de forma irregular





Parâmetro Especificações
Materiais Sílica fundida de alta pureza (SiO2≥99,99%)
Faixa de transmissão 170 nm ~ 2500 nm (UV a NIR)
Faixa de espessura 0.3mm~50mm (customizável)
Tolerância dimensional ±0,1 mm (padrão), ±0,02 mm (alta precisão)
Superfície rugosa Ra≤0,5 nm (super polido)
Paralelo < 1 minuto de arco (padrão), < 10 segundos de arco (alta precisão)
Coeficiente de expansão térmica 0.55×10−6/°C (20~300°C)
Temperatura máxima de funcionamento Curto prazo: 1200°C, longo prazo: 1000°C
Limite de danos por laser > 5J/cm2@1064nm, pulso de 10ns
Resistência química Resistente a ácidos/alcalinos (excepto HF)
Precisão do tratamento de bordas Fragmentação ≤ 0,05 mm (Pedido especial: 0,02 mm)








Principais características doJanela de vidro de quartzo de forma irregular

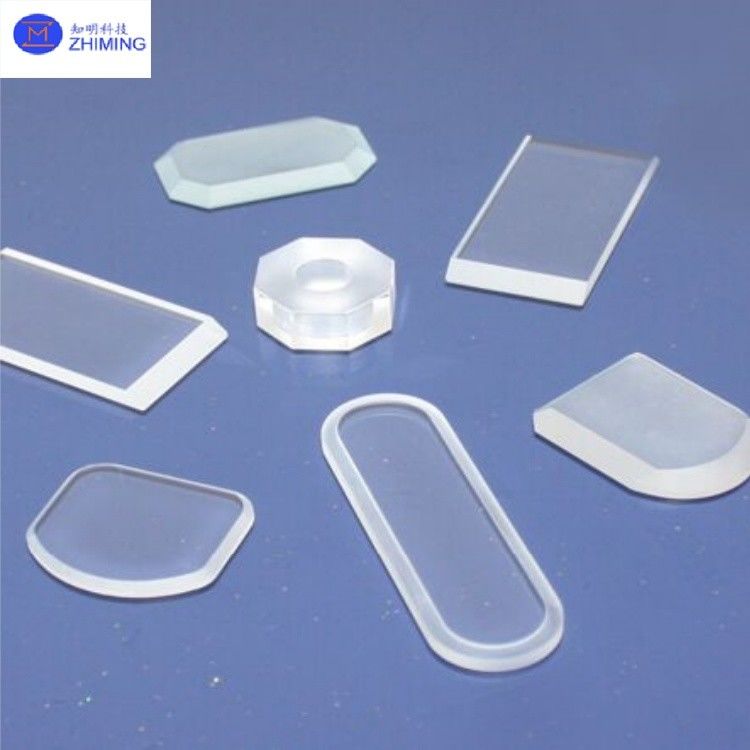

Janelas de Vidro de Quartzo de Formato Irregular Personalizadas Componentes Ópticos de Sílica Fundida de Alta Pureza 0

As principais características das janelas de quartzo irregulares incluem:





1. Adaptabilidade à forma complexa: Capaz de fabricar geometrias não normalizadas (poligões, sectores, perfis sob medida) para configurações ópticas especializadas.



2- Desempenho óptico excepcional.: Alta transmissão no espectro UV a IR (170nm-2500nm) para aplicações de banda larga.



3Estabilidade do ambiente extremo: Resiste à utilização prolongada a ≤ 1000 °C, é resistente a choques térmicos e quimicamente inerte (excepto para HF).



4. Alta resistência mecânica: Dureza de Mohs 7, embora exigindo reforço de borda personalizado devido à fragilidade inerente.



5Capacidade de usinagem de precisão: Atinge precisão de corte a nível de micrômetros com as bordas a ser cortadas ≤ 0,05 mm e a rugosidade da superfície Ra ≤ 0,5 nm.








Aplicações primárias deJanela de vidro de quartzo de forma irregular





A geometria única das janelas de quartzo irregulares as torna insubstituíveis em:





  • 1Sistemas ópticos a laser: Janela de forma de feixe assimétrica para lasers de alta potência que requerem perfis personalizados.

  •

  • 2Equipamento de semicondutores: Portas de visualização especializadas para gravadores/steppers com layouts de espaço limitado.

  •

  • 3Instrumentos científicos: Portas de visualização de vácuo personalizadas para sistemas de radiação sincrotron que equilibram a transmissão e a vedação.

  •

  • 4Defesa e Aeroespacial: Cúpulas de mísseis ou janelas de sensores de satélite resistentes a temperaturas/impactos extremos.

  •

  • 5Dispositivos médicos: Interfaces ópticas ergonómicas para endoscópios/sistemas de terapia a laser.

  •






Serviços da ZMSH





A ZMSH fornece soluções de ponta a ponta para janelas de quartzo irregulares, abrangendo a seleção de materiais, design estrutural e pós-processamento.Os clientes podem apresentar desenhos CAD ou amostras físicas para usinagem personalizada, com corte de precisão CNC e moagem de borda garantindo precisão dimensional (± 0,02 mm).e soluções especializadas como revestimentos resistentes a danos por laser (LIDT> 10J/cm2) ou tratamentos anti-nevoeiroTodos os produtos são submetidos a uma inspecção rigorosa através de interferômetros e espectrômetros, acompanhados de relatórios de ensaio completos (incluindo erros de forma da superfície e espectros de transmissão).O nosso serviço de prototipagem rápida suporta a validação de I&D, enquanto a capacidade de produção escalável garante um cumprimento estável das encomendas OEM/ODM.A ZMSH fornece produtos padrão e suporte técnico completo, desde o desenvolvimento de protótipos até a produção em volume para fabricantes de equipamentos de ponta.









Recomendações de produtos relacionados:

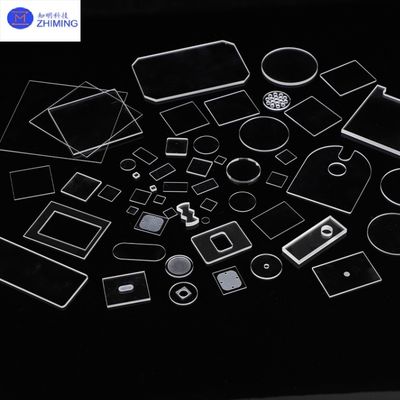

Janelas de Vidro de Quartzo de Formato Irregular Personalizadas Componentes Ópticos de Sílica Fundida de Alta Pureza 1Janelas de Vidro de Quartzo de Formato Irregular Personalizadas Componentes Ópticos de Sílica Fundida de Alta Pureza 2








Perguntas e Respostas





1P: O quartzo pode ser usado para janelas?
R: Sim, o quartzo pode ser usado para janelas de alto desempenho que requerem resistência térmica/química e clareza óptica.





2P: Qual é a diferença entre o quartzo e o vidro de quartzo?
R: Diferença: O quartzo refere-se ao mineral cristalino natural, enquanto o vidro de quartzo (sílica fundida) é um material sintético amorfo com pureza superior e estabilidade térmica.






Tag: #Quartz Glass Optical-Grade Windows, #Irregular-Shaped Quartz Glass Windows, #Customized, #Fused Silica Plates, #SiO2 Crystal, #Quartz wafers, #Quartz tubes, #Quartz prism, #Barcos de quartzo,Grau JGS1/JGS2, # Componentes ópticos de sílica fundida de alta pureza
