3 polegadas / 4 polegadas / 6 polegadas / 8 polegadas Litio Niobato Filme fino LNOI Wafers com perda óptica < 0,05 DB / cm

Detalhes do produto

Place of Origin: CHINA

Marca: ZMSH

Certificação: rohs

Model Number: LNOI Wafers

Termos de pagamento e envio

Preço: by case

Delivery Time: 2-4weeks

Payment Terms: T/T

Obtenha o melhor preço
Destacar:

Óleos essenciais para a fabricação de óleos essenciais

,

8 polegadas de filme fino LNOI Wafers

Materials::
Lithium Niobate Single Crystal
Size::
3 Inch 4 Inch 6 Inch 8 Inch
Thickness::
300-1000nm
Orientation::
X-axis cut, Y-axis cut, Z-axis cut
Density::
D=4.64(g/cm3)
Application:
High-speed optical communication, quantum optics
Materials::
Lithium Niobate Single Crystal
Size::
3 Inch 4 Inch 6 Inch 8 Inch
Thickness::
300-1000nm
Orientation::
X-axis cut, Y-axis cut, Z-axis cut
Density::
D=4.64(g/cm3)
Application:
High-speed optical communication, quantum optics
3 polegadas / 4 polegadas / 6 polegadas / 8 polegadas Litio Niobato Filme fino LNOI Wafers com perda óptica < 0,05 DB / cm



Resumo das Wafers LNOI







Wafers LNOI de película fina de niobato de lítio de 3 polegadas e 4 polegadas e 6 polegadas e 8 polegadas com perda óptica < 0,05 dB/cm



As placas LNOI (Lithium Niobate on Insulator) representam um substrato fotônico integrado de alto desempenho fabricado através de tecnologias avançadas de ligação de placas (por exemplo, Smart CutTM ou ligação direta),a integração de filmes finos de LiNbO3 de cristal único (100nm-1μm de espessura) em substratos isolantes (tais como SiO2/Si ou safira). ZMSH fornece 4 polegadas, 6 polegadas, e tamanho personalizado LNOI wafers suportando múltiplas orientações de cristal (X-corte, Y-corte, Z-corte), com doping de filme personalizável (por exemplo,Dopagem de MgO para aumentar o limiar de danos ópticos) e espessura da camada de óxido enterrada (100nm-2μm)As opções de substrato incluem silício, quartzo ou carburo de silício para atender às diversas necessidades de integração optoeletrônica.incluindo a otimização do filme, gravação de guias de onda e serviços de ensaios a nível de dispositivos, permitindo aplicações de ponta em comunicações ópticas de alta velocidade e computação quântica.








Especificação do niobato de lítio cortado em X em wafers de isolante (LNOI)





S.N. Parâmetros Especificações
1 Especificações gerais da wafer LNOI
1.1 Estrutura LiNbO3 / óxido / Si
1.2 Diâmetro Φ100 ± 0,2 mm
1.3 Espessura 525 ± 25 μm
1.4 Duração plana primária 32.5 ± 2 mm
1.5 Orifícios de obturação Tipo R
1.6 LTV < 1,5 μm (5 × 5 mm2) / 95%
1.7 Incline-se. +/-50 μm
1.8 Warp. < 50 μm
1.9 Recorte de bordas 2 ± 0,5 mm
2 Especificação da camada de niobato de lítio
2.1 Espessura média 400 nm ± 10 nm
2.2 Orientação Eixo X ± 0,5°
2.3 Orientação plana primária Eixo Z ±1°
2.4 Roughness da superfície frontal ((Ra)) < 1 nm
2.5 Defeitos das obrigações > 1 mm Nenhum;≤ 1 mm dentro de um total de 80
2.6 Riscos na superfície da frente > 1 cm Nenhum;≤1 cm dentro de ≤3 no total
3 Especificação da camada de óxido (SiO2)
3.1 Espessura 4700 ± 150 nm
3.2 Uniformidade ± 5%
4 Especificação da camada Si
4.1 Materiais Sim
4.2 Orientação < 100> ± 1°
4.3 Orientação plana primária < 110> ± 1°
4.4 Resistividade > 10 kΩ·cm
4.5 Para trás Esboçados
Observações:Requer autorização válida/última do OEM

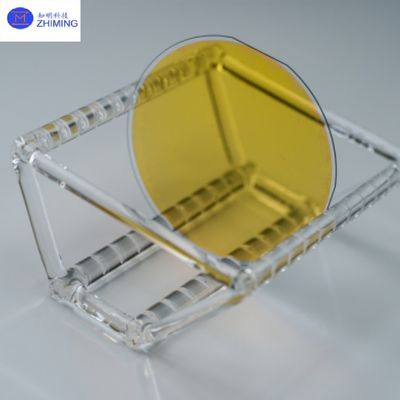

3 polegadas / 4 polegadas / 6 polegadas / 8 polegadas Litio Niobato Filme fino LNOI Wafers com perda óptica < 0,05 DB / cm 0



Principais características doOrifícios LNOI





(1) Perda óptica ultra-baixa: Perda de propagação do guia de ondas < 0,05 dB/cm (banda de 1550 nm), 10 vezes menor do que os dispositivos convencionais de LiNbO3.



(2) Forte efeito eletro-óptico: Coeficiente eletro-óptico eficaz (r33) até 90 pm/V (aumento de 3x através do confinamento do campo óptico), permitindo modulação de tensão ultra-baixa (Vπ~1V).



(3) Alta densidade de integração: Suporta guias de onda submicrônicos (largura < 1μm), reduzindo a pegada do dispositivo em 100x em comparação com o LiNbO3 a granel.



(4) Compatibilidade CMOS: Permite a integração heterogênea com plataformas de fotônica de silício (SiPh) e nitruro de silício (SiN) para chips fotônicos multifuncionais.



(5) Estabilidade térmica: temperatura de Curie até 1140°C, adequada para processos de embalagem a altas temperaturas.

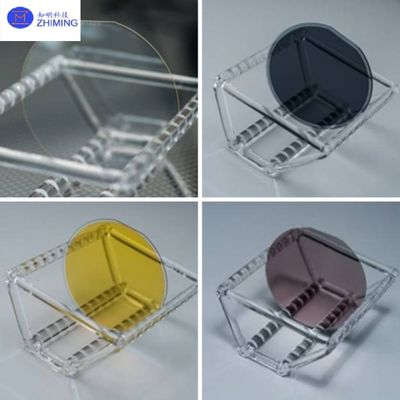

3 polegadas / 4 polegadas / 6 polegadas / 8 polegadas Litio Niobato Filme fino LNOI Wafers com perda óptica < 0,05 DB / cm 1



Aplicações primárias deOrifícios LNOI





1Comunicações ópticas de alta velocidade: O forte efeito eletro-óptico do LNOI o torna ideal para módulos ópticos coerentes de 200Gbps+ como os moduladores LiNbO3 de película fina (largura de banda > 100GHz).





2Óptica quântica: Características de baixa perda suportam geração de pares de fótons emaranhados e manipulação de estado quântico para redes de computação quântica escaláveis.





3. Fotônica de microondas: Combinado com efeitos piezoelétricos, permite matrizes ópticas em fase e filtros fotónicos de microondas (que abrangem as faixas de 5G/6G mmWave).





4Óptica não linear: elevado coeficiente não linear (χ(2)) adequado para pincéis de frequência e dispositivos de amplificação paramétrica.





5Aplicações de detecção: Utilizado em sensores bioquímicos de alta sensibilidade (por exemplo, ressonadores de micro-anel LNOI à base de silício).








Serviços da ZMSH





Como fornecedora líder de substratos fotónicos integrados, a ZMSH fornece serviços técnicos de espectro completo que abrangem toda a cadeia de valor da LNOI, incluindo o design de filme fino personalizado (por exemplo,LiNbO3 dopado por gradiente, desenvolvimento de processos de ligação a nível de wafer (suportando SiO2, AlN e outras camadas isolantes), nanofabricação (EBL e IBE) e verificação de desempenho a nível de dispositivo (por exemplo,Teste de resposta eletro-óptica e caracterização THz). A ZMSH conseguiu produzir em pequenos lotes wafers LNOI de 6 polegadas com > 90% de rendimento,A empresa está a colaborar com instituições de investigação globais no desenvolvimento de tecnologias de integração heterogénea e de LNOI de 8 polegadas (eA investigação e o desenvolvimento futuros concentram-se na redução das perdas de inserção (alvo < 0,5%).02 dB/cm) e melhorar a eficiência da modulação (optimização r33 para 120 pm/V) para atender às demandas de comunicações ópticas 800G e internet quântica.

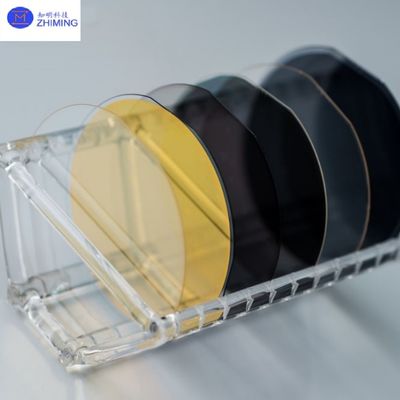

3 polegadas / 4 polegadas / 6 polegadas / 8 polegadas Litio Niobato Filme fino LNOI Wafers com perda óptica < 0,05 DB / cm 23 polegadas / 4 polegadas / 6 polegadas / 8 polegadas Litio Niobato Filme fino LNOI Wafers com perda óptica < 0,05 DB / cm 3








Perguntas e Respostas





1P: Para que é utilizado o niobato de lítio?
R: O niobato de lítio (LiNbO3) é amplamente utilizado em comunicações ópticas (por exemplo, moduladores, guias de onda), dispositivos de ondas acústicas de superfície, óptica não linear (duplicação de frequência, osciladores paramétricos),e sensores piezoelétricos.





2P: Qual a espessura das bolinhas de niobato de lítio?
R: As wafers LiNbO3 tradicionais são tipicamente de 0,5 mm de espessura, enquanto as versões de filme fino (por exemplo, para fotônica integrada) variam de 300 nm a 900 nm.
