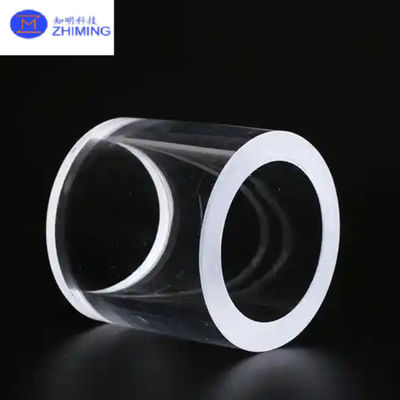

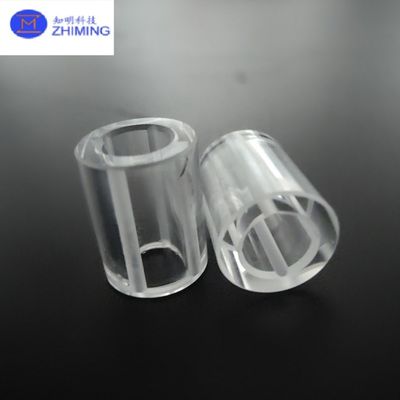

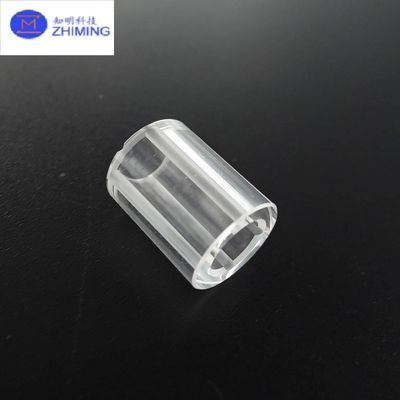

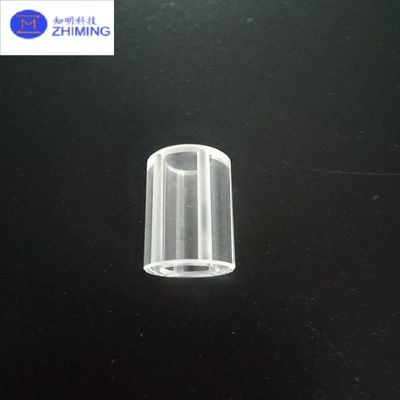

Tubo de safira comprimento 50,8 mm Resistente à pressão Tamanho personalizado Cristal único Al2O3

Tubo de safira comprimento 50,8 mm Resistente à pressão Tamanho personalizado Cristal único Al2O3


Os nossos tubos de safira resistentes à pressão de cristal único Al2O3 são projetados para ambientes extremos que exigem resistência a alta pressão, clareza óptica e inércia química..8 mm) de diâmetro padrão com comprimentos e espessuras de parede personalizáveis,Estes tubos são fabricados utilizando cristais α-Al2O3 de qualidade superior através dos métodos Kyropoulos (KY) ou Edge-defined Film-fed Growth (EFG)Com uma pressão de ruptura de até 10.000 psi (dependendo da espessura da parede) e estabilidade térmica de -200°C a 1.800°C, são ideais para mirantes de alta pressão, processamento de semicondutores,e aplicações de defesa.
Principais vantagens em relação ao quartzo ou à alumina policristalina:
✔ 3 vezes maior resistência mecânica (resistência flexural: 600-800 MPa)
✔ Resistência superior a choques térmicos (ΔT > 500°C)
✔ Desgaseamento zero em ambientes de vácuo/UHV
✔ Polição óptica personalizada (Ra < 0,02μm) para transparência de nível laser


Principais características dos tubos de safira


1- Tubo de safira.Resistência à pressão

• Pressão de ruptura: 5000 ‰ 10 000 psi (variam de acordo com o TW)
• Pressão de trabalho segura: 30~50% da pressão de ruptura
• Teste hidrostático: Cada tubo certificado para 1,5 × pressão de trabalho
•

2.Tubos de safiraExcelência material

• Cristais únicos α-Al2O₃: Padrão de orientação do eixo C (0001)
• Purificação: > 99,995% (4N5) com < 10 defeitos/cm2
• Densidade: 3,98 g/cm3


3.Tubos de safiraDesempenho térmico

• Temperatura máxima: 1,800°C (inerte), 1,200°C (oxidante)
• Conductividade térmica: 35 W/m·K @ 25°C
• TEC: 5,3 × 10−6/°C (25 ≈ 500°C)


4.Tubos de safiraClaridade óptica

• Transmissão: > 85% (200-5500 nm)
• Opções de acabamento da superfície:
  • Polish padrão: Ra < 0,02μm
  • Poluição por laser: Ra < 0,005μm


5. Personalização

• Diâmetro: 2 " padrão (50,8 mm), outros tamanhos 0,5 ̊8 "
• Espessura da parede: 0,04 ∼1,0" (1 ∼25 mm)
• Duração: até 1500 mm
• Revestimentos: AR/HR/DLC disponível

Aplicações dos tubos de safira


1Sistemas de alta pressão

• Sensores de poços de petróleo/gás: Resiste a > 5000 psi a 300°C
• Reatores de fluidos supercríticos: Resistente à corrosão ao CO2/H2S

2Semicondutores e vácuo

• Outros, de aço inoxidável: resistente à erosão para processamento de SiC/GaN
• Pontos de observação MBE/UHV: Desgaseamento zero a 10−10 Torr

3Defesa e Aeroespacial

• Protótipos de cúpula de mísseis: Resistente a impactos de hipervelocidade
• Luzes de ROV de águas profundas: pressão nominal de 10 000 m (1 100 atm)

4Investigação científica

• Componentes de células de bigorna de diamante: Para experiências com > 1M atm
• Diagnóstico dos reatores de fusão: Tolerante à radiação de neutrões

5Processos industriais

• Tubos para queimadores de alta pressão: Para combustão a 1500 °C
• sondas de injecção química: Resiste ao HF/H3PO4

Especificações

Perguntas frequentes

Q1: Como a espessura da parede afeta a classificação de pressão?

• 0.1" WT: pressão de trabalho de ~ 3.000 psi
• 0.25" WT: pressão de trabalho ~ 7500 psi
• 0.4" WT: ~ 10 000 psi pressão de ruptura

P2:Qual é o prazo de entrega dos tamanhos personalizados?

• Tubos padrão 2": 4 semanas
• WT/Duração personalizada: 6 ∼8 semanas
• Revestidos/filamentados: + 2 semanas

P3: Como é que o safiro se compara ao quartzo em termos de pressão?


P4: Os tubos de safira podem ser reparados se rachados?
Não
