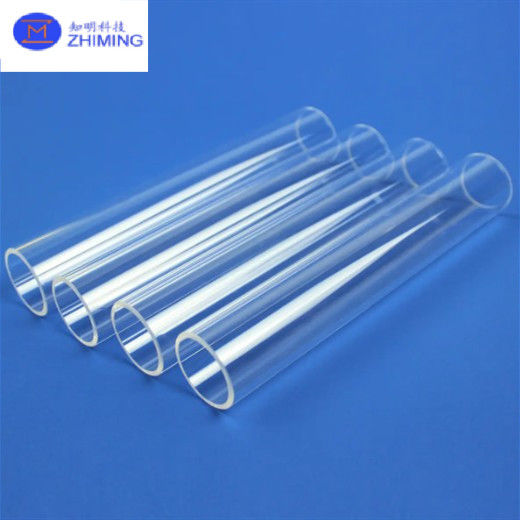

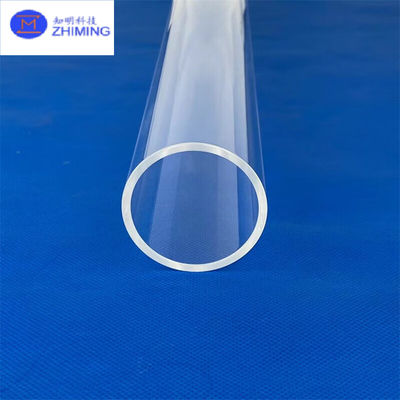

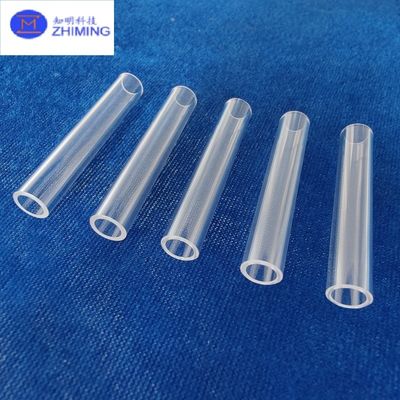

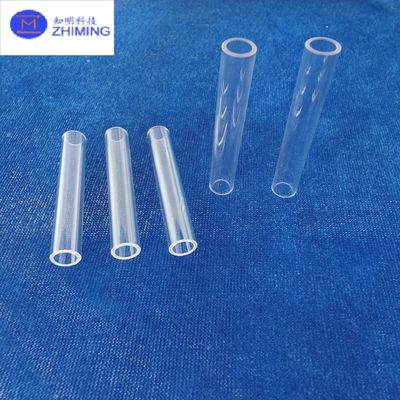

Tubos de safira personalizáveis Método KY, 4 " Polido sem arranhões Alta dureza

Tubos de safira personalizáveis Método KY, 10mm ≈ 100mm Polido

Os nossos tubos de safira cultivados na KY representam o auge das soluções de tubos de cerâmica de alto desempenho, combinando propriedades excepcionais de materiais com engenharia de precisão.Estes tubos de cristal único α-Al2O3 são especificamente concebidos para aplicações que exigem uma pureza ultra-altaO método de crescimento Kyropoulos (KY) garante uma estrutura cristalina superior em comparação com técnicas de fabrico alternativas,O nosso processo de polimento exclusivo proporciona acabamentos de superfície que satisfazem os requisitos ópticos mais rigorosos (Ra < 00,02 μm).

Estes tubos superam materiais convencionais como quartzo e alumina policristalina em vários parâmetros: com uma dureza de Mohs de 9 (segundo apenas ao diamante),Existem três vezes mais resistência mecânica do que o quartzo.O seu intervalo de estabilidade térmica (de 200°C a 1800°C) excede a maioria das cerâmicas de engenharia e a sua inércia química torna-os ideais para ambientes corrosivos.A combinação destas propriedades torna os nossos tubos de safira indispensáveis para aplicações avançadas no processamento de semicondutores., sistemas a laser de alta potência, instrumentação científica e processos industriais de alta temperatura.

Principais características dos tubos de safira

1Excelência material

• Perfeição cristalina: > 99,99% pura α-Al2O3 estrutura monocristalina com orientação controlada do eixo C
• Baixa densidade de defeito: < 10 defeitos/cm2 medidos por ensaio em fosso de gravação (ASTM F47)
• Homogeneidade óptica: Δn <5×10−6 em todo o comprimento do tubo

2Fabricação de precisão

• Controle das dimensões: tolerâncias ID/OD de ±0,01 mm para aplicações críticas
• Capacidade de comprimento: até 500 mm em forma de cristal único (com comprimentos mais longos através de ligação especial)

3. Desempenho térmico

• Conductividade térmica: 35 W/m·K a 25°C (6x superior ao quartzo)
• Expansão térmica: 5,3×10−6/K (25-500°C), correspondendo a muitas ligas metálicas
• Resistência ao choque térmico: Resiste a ΔT > 500°C (teste de amortecimento por água de acordo com a norma ASTM C1525)

4Propriedades mecânicas

• Resistência flexural: 600-800 MPa (3 pontos de curvatura, ASTM C1161)
• Resistência à compressão: > 2 GPa
• Modulo de Young: 400 GPa

5Características ópticas

• Transmissão de banda larga
• Birefringença: < 5 nm/cm (compensada para aplicações a laser)

Aplicações dos tubos de safira

1Sistemas avançados de laser.

• Tubos de comunicação de ganho por laser: para excimer, CO2 e lasers de fibra que requerem baixas perdas ópticas
• Componentes de distribuição de feixe: revestimentos de bocal de laser resistentes a densidades de potência superiores a 10 kW
• Óptica não linear: cristais de conversão de frequência para geração de UV

2Fabricação de semicondutores

• Componentes do reator CVD: revestimentos para sistemas de crescimento epitaxial de SiC e GaN
• Escutas de gravura por plasma: componentes resistentes à erosão para gravadores dielétricos
• Implantação de íons: componentes de linha de feixe com geração mínima de partículas

3. Indústria de alta temperatura

• Tubos de processo térmico: para fornos de crescimento de cristais de safira (até 2100 °C)
• Manipulação de metais fundidos: tubos de proteção de termopares para processamento de alumínio/superliga
• Análise da combustão: tubos de chama para bancos de ensaio de motores de turbina

4Instrumentação científica

• Linhas de feixe de sincrotron: janelas de raios-X e componentes de monocromadores
• Sistemas criogénicos: detentores de amostras a baixa temperatura (compatibilidade 4K)
• Células de alta pressão: componentes de células de bigorna de diamante para pesquisa > 100 GPa

5Tecnologia médica

• Entrega por laser cirúrgico: componentes endoscópicos para sistemas de holmio/YAG
• Equipamento de diagnóstico: Captadores compatíveis com ressonância magnética
• Componentes de rolamentos esterilizáveis

Perguntas frequentes

Q1: Quais são as limitações dos tubos de safira cultivados em KY em comparação com o EFG?

Embora o crescimento de KY produza cristais de qualidade óptica superior, ele tem duas limitações principais:

1. Limitação de comprimento: o comprimento máximo de um único cristal é tipicamente de 500 mm devido às limitações do gradiente térmico no processo de crescimento
2. Estrias de crescimento: as linhas de crescimento características podem exigir polir adicional para óptica de ultraalta precisão

Q2: Quais são os padrões de embalagem?

Usamos embalagens de qualidade aeroespacial:

1. Principais: sacos de sala limpa de classe 100 fechados a vácuo
2. Secundário: Caixas de trânsito isoladas por espuma sob medida
