Efetor final de cerâmica SiC personalizado para manuseio de wafer

Detalhes do produto

Lugar de origem: China

Marca: zmsh

Termos de pagamento e envio

Obtenha o melhor preço
Destacar:

Efector final de cerâmica SiC personalizado

,

WaferHandling SiC Efetor de fim cerâmico

,

Efector final cerâmico de SiC

Material:
SiC Ceramic
Size:
Customized
Material:
SiC Ceramic
Size:
Customized
Efetor final de cerâmica SiC personalizado para manuseio de wafer



Efector final cerâmico SiC para manipulação de wafer



O efetor de fim cerâmico de carburo de silício (SiC) é uma ferramenta de manuseio de wafer de alto desempenho projetada para fabricação de semicondutores, produção fotovoltaica e montagem de eletrônicos avançados.Utilizando as propriedades excepcionais do SiC, incluindo uma elevada rigidez, baixa expansão térmica e resistência química superior, este efetor final garante transferência de wafer ultralimpa, estável e precisa em ambientes de vácuo, alta temperatura e corrosão.



Em comparação com os materiais tradicionais (por exemplo, alumínio ou quartzo), os efetores finais de cerâmica SiC oferecem:
- Contaminação por partículas zero (crítico para litografia EUV).
- Alta rigidez (módulo de Young > 400 GPa), minimizando o desalinhamento da bolacha induzido por vibrações.
- Resistência à corrosão de ácidos, plasmas e gases reativos (por exemplo, em câmaras CVD/PVD).
- Estabilidade térmica (intervalo de funcionamento: -200°C a 1.600°C), ideal para processos extremos.

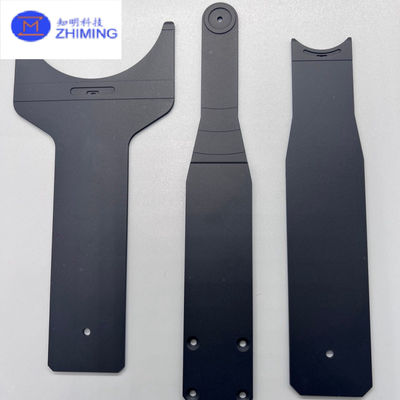

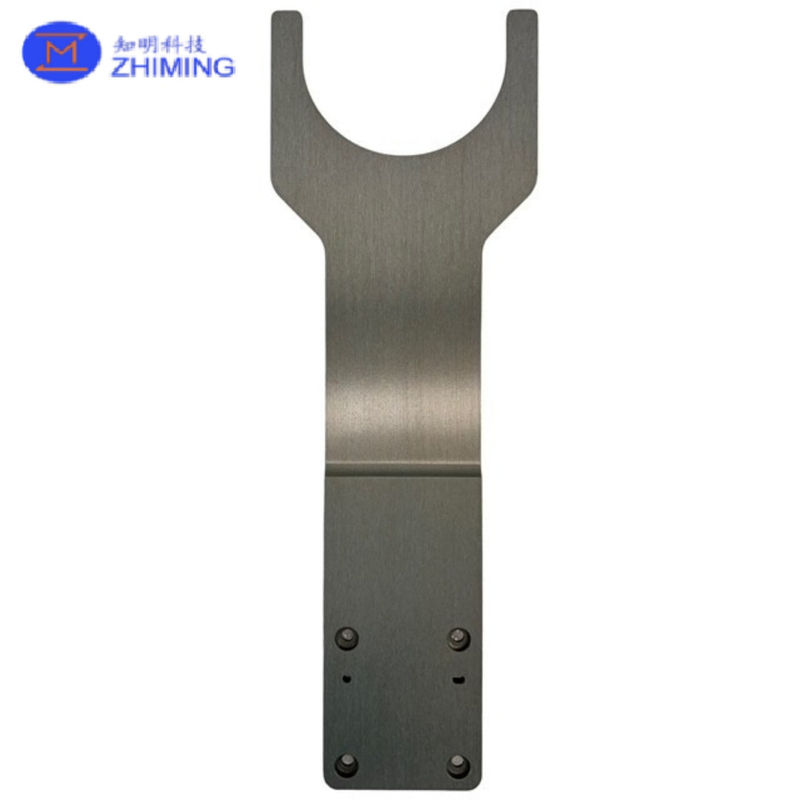

Efetor final de cerâmica SiC personalizado para manuseio de wafer 0






Características do efetor final cerâmico SiC para manuseio de wafer



1. Dureza ultra-alta e resistência ao desgaste
- Dureza de Vickers de 2800 HV, próxima do diamante (3000 HV) e significativamente superior ao quartzo (820 HV) e à alumina (1500 HV),permitindo a utilização a longo prazo sem gerar resíduos de desgaste que possam arranhar as superfícies das placas.
- A estrutura de grãos finos (4-10 μm) garante uma superfície lisa (Ra < 0,2 μm), satisfazendo os requisitos de processo ultralimpo para litografia EUV.



2Excepcional resistência mecânica
- A resistência à flexão de 450 MPa e a resistência à compressão de 3900 MPa permitem suportar wafers de 300 mm (com um peso de ~ 128 g) sem deformação de dobragem, evitando desalinhamento ou quebra de wafer.



3- Excelente estabilidade térmica.
- Resiste a temperaturas de até 1600 °C em atmosferas oxidantes e a 1950 °C em gases inertes, ultrapassando de longe os limites dos efetores de extremos metálicos (normalmente < 500 °C).



4Inercia química
- Resiste a todos os ácidos (exceto misturas HF/HNO3) e álcalis, tornando-o ideal para estações de limpeza úmida e ambientes de processo corrosivos como câmaras CVD (SiH4, NH3).



5. Desempenho livre de contaminação

- Geração de partículas < 0,1/cm2 (por normas SEMI F57), 100 vezes inferior aos efetores de acabamento de alumínio.

- Densidade de 3,14 g/cm3 (contra 2,7 g/cm3 para o alumínio), permitindo manuseio robótico de alta velocidade sem comprometer a rigidez.



6. Capacidades de personalização
- Geometria: desenhos planos, alinhados em entalhes ou de agarrar bordas para wafers de 150 mm-450 mm.
- Revestimentos: opcional camadas antirreflectantes (AR) ou hidrofóbicas para aplicações especializadas.

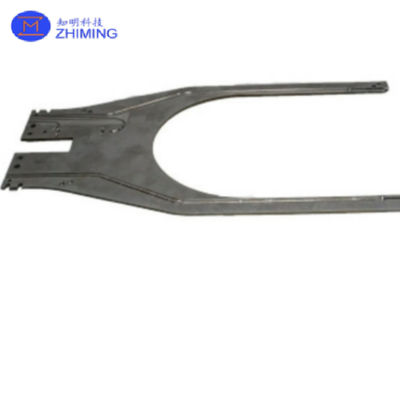

Efetor final de cerâmica SiC personalizado para manuseio de wafer 1






Especificações



Teor de carboneto de silício - % > 99.5
Tamanho médio do grão - micrômetro 4 a 10
Densidade em massa - kg/dm^3 > 3.14
Porosidade aparente - Vol % < 0.5
Dureza de Vickers HV0.5 Kg/mm^2 2800
Modulo de ruptura (3 pontos) 20°C MPa 450
Resistência à compressão 20°C MPa 3900
Modulo de Elasticidade 20°C GPa 420
Duração da fractura - MPa/m^1/2 3.5
Conductividade térmica 20°C O que é isso? 160
Resistividade elétrica 20°C Ohm.cm 10^6-10^8
Coeficiente de expansão térmica a)
(RT"800°C)
K^-1*10^-6 4.3
Max. Temperatura de aplicação Atmosfera de óxido °C 1600
Max. Temperatura de aplicação Atmosfera inerte °C 1950






Aplicações do efetor final cerâmico de SiC



1Fabricação de semicondutores
✔ Litografia do VUE
- Manipulação de wafer livre de partículas A superfície lisa do SiC (Ra < 0,02 μm) evita defeitos na litografia ultravioleta extrema (EUV).
- Compatível com ambientes de vácuo ­ Sem descargas, garantindo transferências limpas na fabricação de chips de ponta.

✔ Processos de alta temperatura
- Fornos de difusão e recozimento Resiste a 1.600 °C (oxidante) e a 1.950 °C (inerte) sem deformação.
- Implantação iônica ∆ Resistente à radiação, mantendo a integridade estrutural sob bombardeio iônico.

✔ Gravura em seco e molhado
- Resiste aos ácidos (HF, HNO3) e ao plasma.
- Nenhuma contaminação por metais. Critico para a produção de FinFET e NAND 3D.





2Eletrónica de potência (processamento de waferes de SiC/GaN)
✔ SiC Epitaxia
- A correspondência de expansão térmica (CTE = 4.3×10−6/K) impede a deformação da wafer em reatores MOCVD de 1.500 °C+.
- Não reagem com gases de processo (SiH4, NH3, HCl).

✔ Dispositivos GaN-on-SiC
- Alta rigidez (420 GPa) minimiza o desalinhamento induzido por vibrações.
- Isolante elétrico (106 ‰ 108 Ω·cm) para manipulação de RF e dispositivos de potência.





3Produção fotovoltaica e LED
✔ Células solares de filme fino
- Resistente à corrosão em ambientes de deposição CdTe e CIGS.
- A baixa expansão térmica garante estabilidade no processamento térmico rápido (RTP).

✔ Transmissão de mini/micro-LED
- Manuseio suave de wafers frágeis Evita micro-fissuras em epi-wafers de < 50 μm de espessura.
- Compatível com a sala limpa ✓ Sem descarga de partículas (compatível com o SEMI F57).





4. MEMS & Advanced Packaging
✔ Integração de IC 3D
- Posicionamento preciso dos chiplets com precisão de alinhamento < 1 μm.
- Não magnético Safe para dispositivos MEMS sensíveis a ímãs.

✔ Embalagens de nível de bolacha
- Resiste ao fluxo e aos vapores de solda. - Não se degrada nos fornos de refluxo.



5Aplicações industriais e de investigação

  • ### **✔ Robótica de vácuo (AMHS) **

- Substitui o alumínio nos sistemas automatizados de manipulação de materiais (AMHS) para fábricas de 300 mm.
- **Peso leve (3,21 g/cm3) **, mas rígido, permitindo transferências de alta velocidade.

### **✔ Pesquisa em Computação Quântica**
- ** Compatibilidade criogénica** (~200°C) para manipulação de qubits supercondutores.
- ** Variantes não condutoras** impedem interferências com eletrónica sensível.






Perguntas frequentes

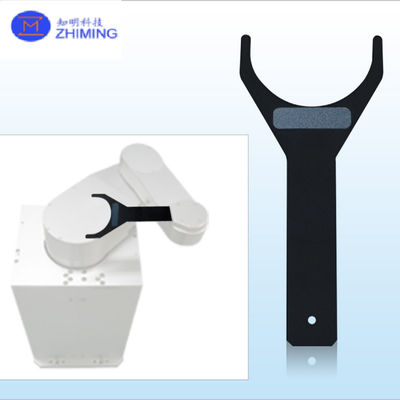

Efetor final de cerâmica SiC personalizado para manuseio de wafer 2

P1: Por que escolher SiC em vez de efetores de acabamento de alumínio ou quartzo?
- Alumínio: gera partículas e oxida em ambientes adversos.
- Quartzo: quebradiço e termicamente instável em comparação com o SiC.



P2: Os efetores de extremo de SiC podem lidar com wafers de 450 mm?
Sim, com desenhos personalizados



P3:Opções de personalização?

- Geometria: desenhos planos, alinhados em entalhes ou que agarram as bordas.
- Revestimentos: camadas antirreflectantes ou hidrofóbicas.
