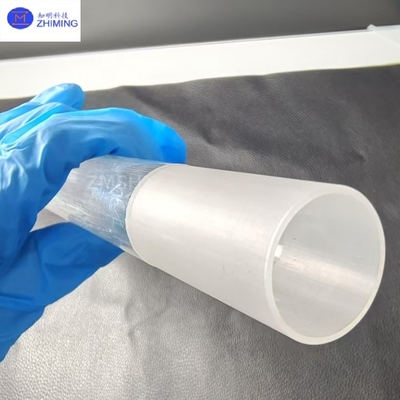

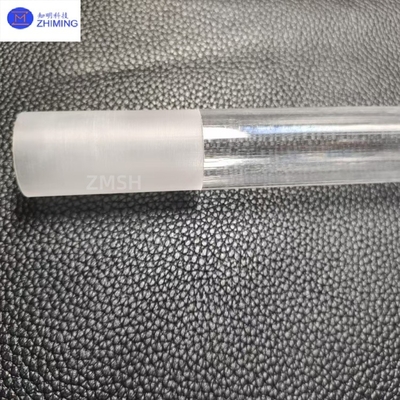

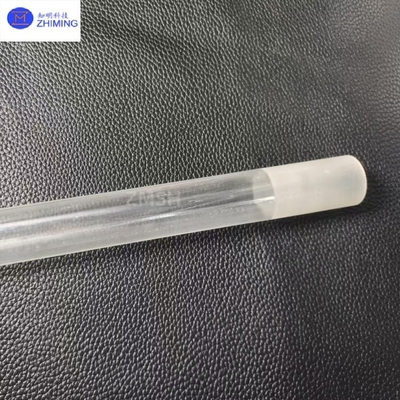

Tubos de safira Componentes tubulares personalizados 99,999% Al2O3 80%-90% Transmissão para cateter endoscópico
Os tubos de safira e os componentes tubulares personalizados são elementos ópticos de alto desempenho projetados com precisão a partir de óxido de alumínio de cristal único (α-Al2O3).Estes tubos de safira personalizados podem ser fabricados com secções transversais especializadas (quadrados, hexagonal, em forma de D, etc.) mantendo as propriedades intrínsecas do safiro: dureza ultra-alta (Mohs 9), transmissão de amplo espectro (longitudes de onda UV a IR) e estabilidade química excepcional.Sua adaptabilidade estrutural única os torna ideais para transmissão óptica especializada, sistemas de vedação em ambientes extremos e sistemas de controlo de fluidos, com aplicações críticas em lasers de alta potência, equipamentos de semicondutores e sistemas de observação de alta temperatura.
Características essenciais
1.Customização estrutural complexa:
· Suporta secções transversais assimétricas (poligões internos/externos, diâmetros cônicos, etc.) com tolerâncias de diâmetro interno controladas dentro de ±0,05 mm,satisfazer requisitos para vias ópticas complexas ou canais de fluidos.
2.Resistência ambiental extrema:
· Resiste a uma operação prolongada a 800°C (exposição a curto prazo a 1500°C), apresenta uma excelente resistência ao choque térmico (CTE: 5,3×10−6/°C) e resiste a uma forte corrosão ácida/alcalina (pH1-14),com um diâmetro superior a 20 mm,.
3.Performance óptica e mecânica:
· 80% de transmissão de UV para infravermelho médio, com revestimentos anti-reflexos opcionais (< 1% de refletividade) nas paredes internas/exteriores
· Resistência flexural > 500 MPa, mantendo a integridade estrutural mesmo com espessuras mínimas de parede (0,5 mm)
4.Propriedades de vedação e superfície:
· Superfícies internas/externas polidas a Ra≤10nm, capazes de vedação a vácuo elevado (taxa de vazamento < 1×10−9 Pa·m3/s), que satisfaçam os padrões de limpeza dos sistemas de semicondutores e de lasers.
Parâmetros técnicos
|
Nome do produto
|
Tubos ópticos de safira
|
|
Dureza
|
9 Mohs
|
|
Ponto de fusão
|
2,050°C (3,722°F)
|
|
Densidade
|
30,98 g/cm3
|
|
Conductividade térmica
|
25 W/m·K a 20°C
|
|
OD/ID/Longo
|
20/16/320
|
|
Índice de refração
|
1.76 a 589 nm
|
|
Transparência óptica
|
5.3 × 10−6 /°C
|
|
Resistividade elétrica
|
> 1014 Ω·cm
|
|
Relação de Poisson
|
0.25
|
Aplicações primárias
1.Tecnologia a laser:
Como tubos de descarga de gás ou condutores de feixe em lasers de alta potência, os tubos de safira personalizados suportam cargas de laser > 5kW / cm2 enquanto minimizam os efeitos de lente térmica.
2.Equipamento de processamento de semicondutores:
Servem como portos de observação ou tubos de entrega de gás em câmaras de reação de gravação e MOCVD, resistindo à erosão do plasma, mantendo a transmissão livre de contaminação.
3.Monitorização industrial de alta temperatura:
Função como tubos de visão em fornos de metal fundido ou vidro (> 1000°C), garantindo a transmissão estável do sinal em condições extremas.
4.Instrumentos médicos e científicos:
Como cateteres endoscópicos ou tubos de guia de raios-X em sistemas de radiação sincrotron, combinando biocompatibilidade com estabilidade de radiação.
