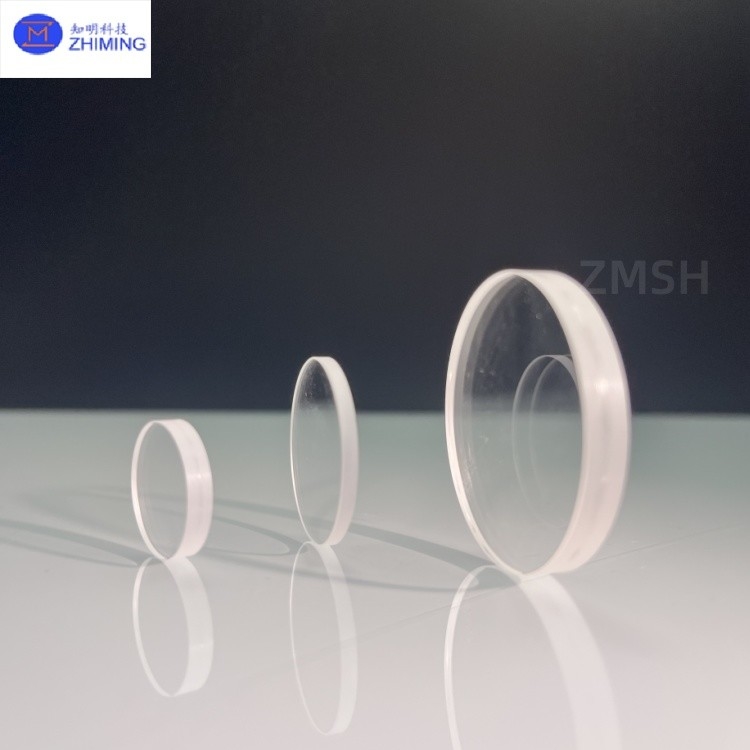

Janela circular de safira Vidro de safira 90% Transmitância para janela de laser
A ZMSH fabrica janelas circulares de safira de precisão (5-300 mm de diâmetro, 0,3-20 mm de espessura) com > 85% de transmissão (250-5500 nm) e dureza Mohs 9 para aplicações ópticas exigentes.As nossas capacidades abrangentes incluem revestimentos AR personalizados (R<00,5% por superfície), tratamentos de borda de precisão (bordas de segurança), e acabamentos de superfície de grau de metrologia (até λ/10 planosidade).alcançamos tolerâncias de ±0.01mm, mantendo uma excelente estabilidade térmica (CTE 5.3×10−6/°C) e resistência química.Mercados de equipamentos de semicondutores e instrumentação aeroespacial com prazos de entrega confiáveis de 2 a 4 semanas para soluções personalizadasServiços adicionais incluem perfuração de várias aberturas, marcação a laser e embalagem de salas limpas mediante pedido.
Características essenciais
1. Desempenho óptico superior: a janela circular de safira atinge mais de 85% de transmissão de comprimentos de onda de 250 nm a 5500 nm, com desempenho particularmente excelente na faixa MIR de 3-5 μm,que o torna adequado para aplicações de imagem térmica infravermelha e transmissão a laser.
2. Resistência Mecânica Excepcional: Com uma dureza de Mohs de 9, a sua resistência ao arranhão é 10 vezes maior do que o vidro óptico padrão,com um diâmetro superior a 50 mm,.
3. Resistência ambiental extrema: Tem um ponto de fusão de 2040°C,mantém uma operação estável a 800°C continuamente (tolerância a curto prazo até 1800°C), demonstrando uma excelente resistência ácido/alcalina (estável em ambientes de pH 1-13),, adequado para aplicações químicas e marítimas.
4. Propriedades Termodinâmicas estáveis: Seu baixo coeficiente de expansão térmica (5,3×10−6/°C) corresponde a vários metais e cerâmicas, preservando a precisão da superfície óptica (<λ/4 @632.8 nm) sob ciclo térmico rápido.
Parâmetros técnicos
| Fórmula química |
Al2O3 |
| Estrutura cristalina |
Hexagonal |
| Constantes de grelha |
a=4.758, c=12.991 |
| Densidade |
30,98 g/cm3 |
| Ponto de fusão |
2040°C |
| Dureza de Mohs |
9 |
| Expansão térmica |
8.4 x 10-6/°C |
| Conductividade térmica |
52 W/m/K |
| Calor específico |
0.42 J/g/K |
| Ação a laser |
4- Nível Vibrónico |
| Tempo de vida da fluorescência |
3.2μs a 300K |
| Faixa de sintonização |
660 nm ~ 1050 nm |
| Intervalo de absorção |
400 nm ~ 600 nm |
| Pico de emissões |
795 nm |
| Pico de absorção |
488 nm |
| Índice de refração |
1.76 a 800 nm |
| Secção transversal do pico |
3.4 x 10-19 cm2 |
Aplicações primárias
1Sistemas ópticos a laser: Servem como janelas de saída e lentes de protecção para lasers de CO2 e de fibra,As janelas circulares de safira suportam radiação laser de alta potência (> 5 kW/cm2) e minimizam os efeitos da lente térmica.
2Observação industrial a altas temperaturas: Utilizada como ponto de vista em equipamentos de fabricação de aço e vidro,Manter a clareza óptica acima de 1000°C sem os problemas de neblina ou de deformação do vidro convencional.
3Aeroespacial e Defesa: Utilizado como janelas de proteção para sensores eletro-ópticos de aeronaves e buscadores de mísseis, combinando propriedades de peso leve (densidade 3.98 g/cm3) com resistência ao impacto contra aquecimento aerodinâmico supersônico.
4Instrumentos científicos e dispositivos médicos: fornecimento de superfícies biocompativeis e canais ópticos estáveis para equipamentos de radiação sincrotron e endoscópios.
