Detalhes do produto
Place of Origin: CHINA
Marca: ZMSH
Certificação: rohs
Model Number: Monocrystalline silicon double station square machine
Termos de pagamento e envio
Minimum Order Quantity: 1
Preço: by case
Delivery Time: 5-10months
Payment Terms: T/T
Purpose:: |
Monocrystalline silicon double station square machine |
Equipment size:: |
4800×3020×3660mm(L x W x H) |
Processing material size range:: |
Monocrystalline silicon rod 6/8/12 inch |
Cutting accuracy:: |
±0.05mm |
Surface flatness:: |
Ra≤0.5μm |
Edge breakage control:: |
≤50μm |
Purpose:: |
Monocrystalline silicon double station square machine |
Equipment size:: |
4800×3020×3660mm(L x W x H) |
Processing material size range:: |
Monocrystalline silicon rod 6/8/12 inch |
Cutting accuracy:: |
±0.05mm |
Surface flatness:: |
Ra≤0.5μm |
Edge breakage control:: |
≤50μm |

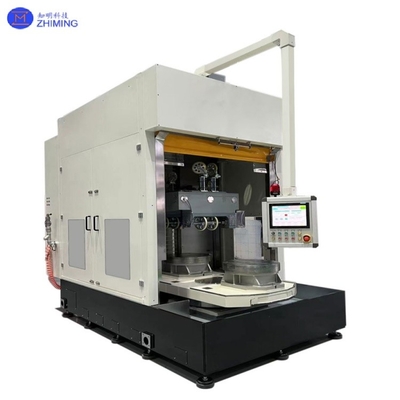

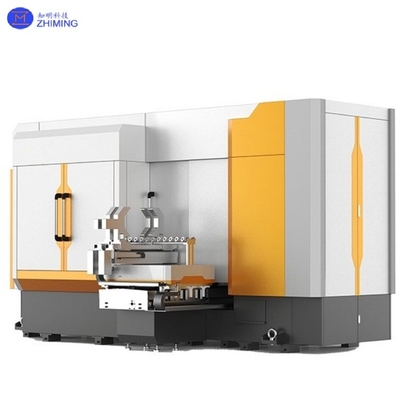

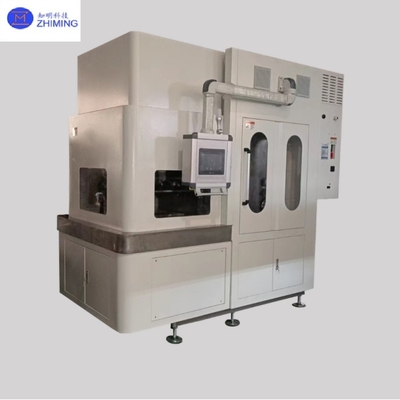

No domínio do processamento de materiais semicondutores, monocrystalline silicon two-root vertical open-mechanism island building is a highly specialized integrated production unit dedicated to precisely cutting cylindrical monocrystalline silicon rods (Ingot) into square or rectangular silicon blocks (Grit or Brick) in preparation for subsequent slicing (such as making silicon wafers)O equipamento principal é uma máquina de corte vertical de duas raízes, e a "ilha de fabricação" refere-se ao sistema de processamento automático e inteligente construído em torno do equipamento.
· Objetos de processamento: barras de silício monocristalino (geralmente de 6 a 12 polegadas, de 1 a 2 metros de comprimento).
· Tarefas essenciais:Cortar quatro lados de uma haste de silício cilíndrica verticalmente com uma lâmina de serra dupla para formar um bloco de silício quadrado/retangular de alta precisão (manter o núcleo e reduzir o desperdício de material).
Indicadores principais: precisão de corte (± 0,05 mm), planície da superfície (Ra ≤ 0,5 μm), controlo da ruptura das bordas (≤ 50 μm).
Parâmetros técnicos
| Nome do parâmetro | Valor do índice |
| Número de barras processadas | 2 peças/conjunto |
| Intervalo de comprimento da barra de processamento | 100~950 mm |
| Intervalo de margem de usinagem | 166~233 mm |
| Velocidade de corte | ≥ 40 mm/min |
| Velocidade do fio de diamante | 0~35m/s |
| Diâmetro do diamante | 0.30 mm ou menos |
| Consumo linear | 00,06 m/mm ou menos |
| Diâmetro da haste redonda compatível | Diâmetro da haste quadrada finalizada +2mm, garantir a taxa de passagem de polimento |
| Controle de ruptura de ponta | Borda bruta ≤ 0,5 mm, sem asfixia, alta qualidade da superfície |
| Uniformidade do comprimento do arco | Intervalo de projecção < 1,5 mm, exceto distorção da haste de silício |
| Dimensões da máquina (máquina única) | 4800 × 3020 × 3660 mm |
| Potência nominal total | 56 kW |
| Peso morto do equipamento | 12 t |
Tabela do índice de precisão de usinagem
| Ponto de precisão | Intervalo de tolerância |
| Tolerância de margem de barra quadrada | ± 0,15 mm |
| Intervalo de borda da barra quadrada | ≤ 0,20 mm |
| Ângulo em todos os lados da haste quadrada | 90°±0,05° |
| Planura da haste quadrada | ≤ 0,15 mm |
| Precisão de posicionamento repetido do robô | ± 0,05 mm |
Desempenho estável:
1. Corte vertical, auto-posicionamento de hastes de silício;
2. cabeça de corte roda de corte eixo caixa de buraco processamento integrado, alta precisão, propício ao corte;
3Alimentação e posicionamento do robô, desempenho fiável e estável, baixo custo de manutenção;
Capacidade 4 toneladas (barras quadradas):
1. Alta velocidade de corte: ≥ 40 mm/min.
2. Cortar duas hastes de silício simultaneamente;
3. Tempo de carga e descarga ≤ 3 min.
Baixo custo:
1Um robô pode ser configurado com 2 hospedeiros, que podem ser formados em uma unidade de ilha de fabricação retangular, com configuração flexível e baixo custo de uma única máquina;
2. A automação de oficinas pode utilizar a estrutura de transporte de pista terrestre, baixo custo de automação.
Alta precisão:
1. Distância de raiz ≤ 0,2 mm;
2A precisão de carregamento e descarregamento do robô é elevada, precisão de posicionamento repetida de ± 0,05 mm.
Vantagens técnicas:
Alta utilização do material: ao otimizar o caminho de corte, a taxa de retenção de blocos de silício pode atingir mais de 85% (os métodos tradicionais são apenas 70%-75%).
Processamento de baixo dano: a tecnologia de serra de fio de diamante reduz as rachaduras microscópicas e melhora o rendimento das fatias subsequentes.
Produção inteligente: Suporte à operação não tripulada, apenas 1-2 pessoas por turno de monitorização.
Tendência de desenvolvimento:
Tecnologia de corte multilínea: corte com várias linhas de diamante ao mesmo tempo para melhorar a eficiência.
Gêmeo digital: Optimização dos parâmetros de corte através de simulação virtual.
Fabricação ecológica: tecnologia de reciclagem de pó de silício.
1P: O que é uma Ilha de Máquina de Quadratura Vertical Twin para silício monocristalino?
R: É um sistema automatizado que corta lingotes de silício monocristalino cilíndricos em blocos quadrados/retangulares (tijolos) usando dois fusos verticais com serras de fio de diamante.alta precisão (± 0.15mm), processamento de duas lingotes (2 hastes de uma só vez) e carregamento robótico para produção de wafers solares/semicondutores.
2P: Como uma Máquina de Quadratura Vertical Twin melhora a eficiência de processamento de silício?
R: Duplica a produção cortando 2 lingotes simultaneamente (40 mm/min de velocidade), reduz o desperdício de material (≤ 0,06 m/mm de uso de fio) e garante alta precisão (± 0,05° tolerância de ângulo).Ideal para fábricas fotovoltaicas/semicondutores que necessitem de energia rápida, de baixo custo quadrado.
Tag: #Silicio monocristalino, #Silicio monocristalino máquina quadrada dupla estação, #6/8/12 polegadas vara de silício, #Silicon lingot, #Two posição máquina quadrada
