Detalhes do produto
Place of Origin: CHINA
Marca: ZMSH
Certificação: rohs
Model Number: Sic diamond wire cutting machine
Termos de pagamento e envio
Minimum Order Quantity: 1
Preço: by case
Delivery Time: 5-10months
Payment Terms: T/T
Purpose:: |
Sic diamond wire cutting machine |
Equipment size:: |
2500x2300x2500(L x W x H) |
Processing material size range:: |
4, 6, 8, 10, 12 inches of silicon carbide |
Surface roughness:: |
Ra≤0.3u |
Average cutting speed:: |
0.3mm/min |
Cutting and breaking rate:: |
≤1%(except for human reasons, silicon material, line, maintenance and other reasons) |
Purpose:: |
Sic diamond wire cutting machine |
Equipment size:: |
2500x2300x2500(L x W x H) |
Processing material size range:: |
4, 6, 8, 10, 12 inches of silicon carbide |
Surface roughness:: |
Ra≤0.3u |
Average cutting speed:: |
0.3mm/min |
Cutting and breaking rate:: |
≤1%(except for human reasons, silicon material, line, maintenance and other reasons) |

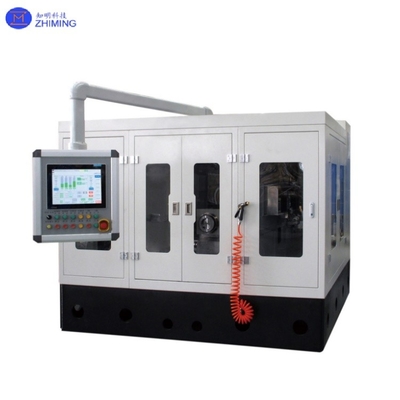

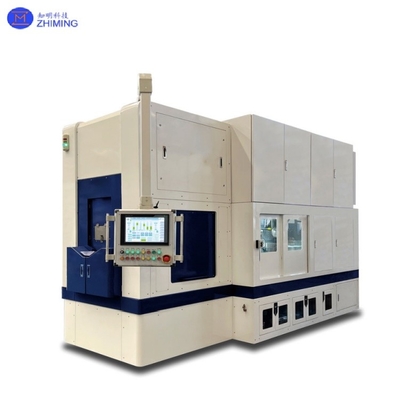

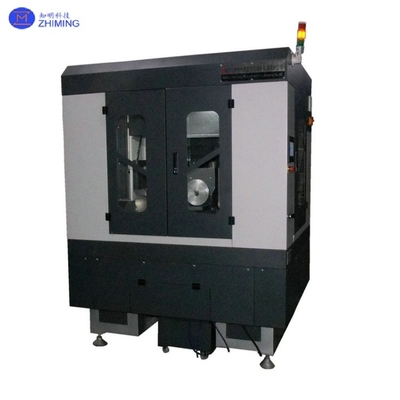

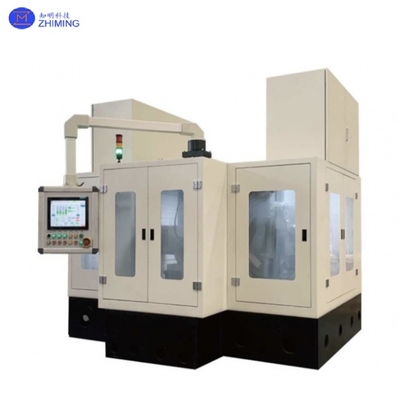

O cortador de carburo de silício é um tipo de equipamento especialmente utilizado para cortar lingotes de carburo de silício (SiC),com um diâmetro superior a 50 mm, mas não superior a 150 mm,O carburo de silício como um tipo de material de alta dureza, resistente ao desgaste, seu corte requer equipamentos e tecnologia especiais, o cortador de carburo de silício é projetado para esta ferramenta eficiente.
· Alta eficiência de corte: Usando uma roda de corte de diamantes ou uma serra de linha, pode cortar rapidamente lingotes de carburo de silício de alta dureza.
· Alta estabilidade: a estrutura do equipamento é estável, adequada para trabalho contínuo a longo prazo.
· Baixa poluição: utilizar líquido de arrefecimento para reduzir a poeira e manter o ambiente de trabalho limpo.
· Fácil de operar: equipado com sistema de controlo automático, fácil de operar e alta precisão de corte.
| Especificações | Detalhes |
| Dimensões (L × P × H) | 2500x2300x2500 ou personalizar |
| Faixa de dimensões dos materiais de processamento | 4, 6, 8, 10, 12 polegadas de carburo de silício |
| A rugosidade da superfície | Ra ≤ 0,3 u |
| Velocidade média de corte | 0.3 mm/min |
| Peso | 5.5t |
| Etapas de definição do processo de corte | ≤ 30 passos |
| Ruído do equipamento | ≤ 80 dB |
| Tensão de arame de aço | 0 ~ 110N ((0,25 tensão de fio é 45N) |
| Velocidade do fio de aço | 0~30 m/s |
| Potência total | 50 kW |
| Diâmetro do fio de diamante | ≥ 0,18 mm |
| Flatitude da extremidade | ≤ 0,05 mm |
| Taxa de corte e quebra | ≤ 1% ((excepto por razões humanas, material de silício, linha, manutenção e outras razões) |
1As duas rodas de corte activas do sistema de corte são accionadas por motores para cortar
Alta eficiência, boa qualidade de corte;
2. Máquina única para atingir o processamento final de carburo de silício de múltiplas especificações e função de corte circular;
3Interface de operação do dispositivo O dispositivo é simples e fácil de operar;
4Protecção externa totalmente fechada, processo de corte para evitar poluição por poeira, baixo ruído.
O cortador de carburo de silício pode cortar de forma eficiente e precisa lingotes de SiC de grande tamanho em blocos de cristal padrão, a precisão de corte pode atingir ± 0,1 mm,e a planosidade da secção é controlada dentro de 5μmEste corte de alta precisão garante um aumento de 15-20% na utilização do material durante as operações de corte subsequentes, reduzindo as perdas de borda durante a preparação da wafer.Utilizando a tecnologia da serra de fio de diamante, a perda de corte é de apenas 0,3-0,5 mm, em comparação com o método de corte tradicional para economizar mais de 20% dos custos de matérias-primas.As placas cortadas podem ser usadas diretamente para preparar placas SiC de 4 a 8 polegadas para atender aos exigentes requisitos de material de substrato de dispositivos semicondutores de potência, como MOSFET e SBD.
Fornecemos vendas de máquinas de corte de carburo de silício, leasing e serviços técnicos de apoio, incluindo orientação de seleção de equipamentos, otimização de parâmetros de processo,Formação de operadores e apoio à manutenção pós-venda, proporcionando soluções de corte personalizadas de acordo com as necessidades do cliente.
1Q: Quais são as principais vantagens das serras de fio de diamante SiC?
A:As serras de fio de diamante SiC oferecem alta eficiência, danos térmicos mínimos e qualidade de superfície superior, tornando-as ideais para a produção em massa de grandes wafers de SiC, reduzindo o desperdício de material.
2Q: Quais são as limitações das serras de fio de diamante SiC?
A:Apesar da sua elevada eficiência, as serras de fio de diamante apresentam desvantagens como os elevados custos do equipamento, o consumo significativo de fio e a precisão limitada,especialmente para aplicações de corte complexas ou em microescala.
Tag: #Carteto de carburo de silício cortador de fio de diamante, #SIC, #4/6/8/10/12 polegadas SIC #SIC Ingot, #6/8/12 polegadas Sic Ingot, #SIC boule, #Sic crescimento de cristal
