único Crystal Gallium Arsenide Substrates Semiconductor N tipo de 2inch

tipo de Crystal Gallium Arsenide Substrates Semi-Conducting N das carcaças de 2inch GaAs único

------------------------------------------------------------------------------------------------------------------------------

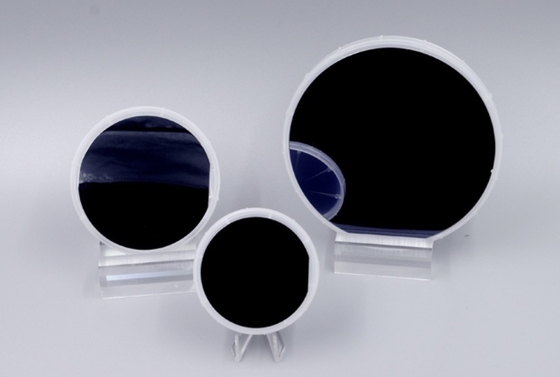

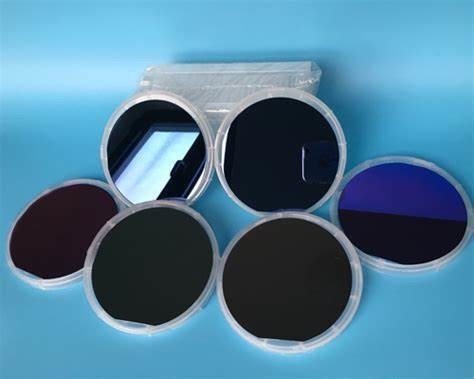

Bolacha do GaAs

O arsenieto de gálio (GaAs) é um material semiconducting excelente. Tem a grande diferença de faixa direta, mobilidade de elétron alta, eficiência de conversão de baixo nível de ruído e alta de alta frequência) e outras vantagens proeminentes.

A carcaça do GaAs é dividida em condutor e em semi-isolamento, em amplamente utilizados no laser (LD), no diodo luminescente do semicondutor (diodo emissor de luz), perto do laser infravermelho, do quantum do laser de alta potência bem e dos painéis solares da eficiência elevada; Microplaquetas do HEMT e do HBT para o radar, a micro-ondas, a onda de milímetro ou computadores e comunicações óticas ultra-altos da velocidade; Dispositivos da radiofrequência para uma comunicação sem fio, 4G, 5G, uma comunicação satélite, WLAN.

Recentemente, a carcaça do arsenieto de gálio igualmente fez o grande progresso no mini-diodo emissor de luz, no Micro-diodo emissor de luz e no diodo emissor de luz claro vermelho, que é amplamente utilizado em dispositivos wearable de AR/VR.

Bolacha Market&Application do GaAs
O arsenieto de gálio é um materialIt importante do semicondutor pertence ao gro acima dos semicondutores compostos do lll-V e da estrutura de estrutura de cristal do zincblende, com um ponto de derretimento of1237° da estrutura constantof5.65x10-10ma C, e a uma diferença de faixa de 1,4 volts de elétron. O arsenieto de gálio pode ser feito no materialswhich deisolamento da alto-resistência pode ser usado para fazer o fotão substratesinfrared circuito integrado do detectorsgamma
detectores, etc. Porque sua mobilidade de elétron é 5to6times maior do que o engodo do sili, a carcaça do GaAs do SI foi usada importante na fabricação de dispositivos da micro-ondas e de circuitos digitais de alta velocidade. Os dispositivos de semicondutor fabricados no arsenieto de gálio têm as vantagens da alta temperatura de alta frequência, resistência forte do iation do rac do noiseand de baixa temperatura do performancelow, que fazem o mercado da carcaça do GaAs ampliar.

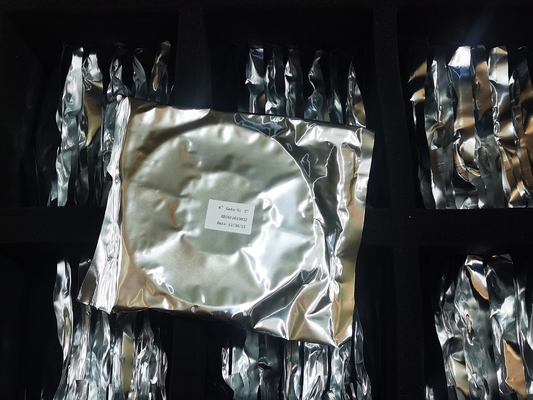

embalagem

SOBRE NOSSO ZMKJ

ZMKJ localiza na cidade de Shanghai, que é a melhor cidade de China, e nossa fábrica é fundada

na cidade de Wuxi em 2014. Nós especializamo-nos em processar uma variedade de materiais em bolachas, carcaças

e custiomized parts.components de vidro ótico amplamente utilizado na eletrônica, sistema ótico,

ótica eletrónica e muitos outros campos. Nós temos trabalhado igualmente proximamente com muitos domésticos

e as universidades, as instituições de pesquisa e as empresas ultramarinas, fornecem produtos personalizados

e serviços para seus projetos do R&D.

É nossa visão a manter um bom relacionamento da cooperação com nossos todos os clientes pelo nosso

bons reputatiaons. assim nós igualmente podemos fornecer algumas outras carcaças dos materiais como o gosto:

Produtos relacionados: Bolacha de GE

Empacotamento – Logistcs
Os interesses de Worldhawk detalham cada do pacote, limpeza, antiestática, tratamento de choque.
De acordo com a quantidade e a forma do produto, nós tomaremos um processo de empacotamento diferente!

FAQ –
Q: Que você pode fornecer a logística e o custo?
(1) nós aceitamos DHL, Fedex, TNT, UPS, EMS, SF e pela CORRENTE DE RELÓGIO

e condição do pagamento do depósito de 50%, 50% antes da entrega.

Q: Que é o prazo de entrega?
Para o inventário: a entrega é 5 dias úteis após a ordem.
Para produtos personalizados: a entrega é as 2 ou 3 semanas de trabalho após a ordem.

Q: Que é o MOQ?
(1) para o inventário, o MOQ é 5pcs.
(2) para produtos personalizados, o MOQ é 10pcs-30pcs.
Q: Você tem o relatório de inspeção para o material?
Nós podemos fornecer o relatório de detalhe para nossos produtos.
