N-tipo/tipo Un-lubrificado bolachas GaSb 2inch InAs Wafers do GaAs

N-Type /  Un-Doped Type GaAs Wafers GaSb 2inch InAs Wafers
N-Type /  Un-Doped Type GaAs Wafers GaSb 2inch InAs Wafers N-Type /  Un-Doped Type GaAs Wafers GaSb 2inch InAs Wafers N-Type /  Un-Doped Type GaAs Wafers GaSb 2inch InAs Wafers N-Type /  Un-Doped Type GaAs Wafers GaSb 2inch InAs Wafers

Imagem Grande :  N-tipo/tipo Un-lubrificado bolachas GaSb 2inch InAs Wafers do GaAs

Detalhes do produto:
Lugar de origem: China
Marca: ZMSH
Certificação: CE
Número do modelo: N-type/P-type
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pc
Preço: USD450/pcs
Detalhes da embalagem: única caixa do recipiente das bolachas sob o quarto desinfetado
Tempo de entrega: 1-4weeks
Termos de pagamento: T/T, Western Union Paypal;
Habilidade da fonte: 50 unidades/mês
Descrição de produto detalhada
Material: InAs monocrystalline Espessura: 500um ±25um
Tipo: Un-doepd/Sn/S/Zn-doped Orientação: 100/111
Método do crescimento: LEC Aplicação: dispositivo infravermelho da luminescência
Indústria: Carcaça do semicondutor Superfície: DSP/SSP
Destacar:

2inch InAs Wafers

,

N-tipo bolachas de GaSb

,

Tipo Un-lubrificado bolachas do GaAs

o N-tipo das bolachas de 32inch InAs un-lubrificou o tipo bolachas de GaSb das bolachas do GaAs

Aplicação

O único cristal de InAs pode ser usado como o material da carcaça para crescer InAsSb/InAsPSb, InNAsSb e outros materiais da heterojunção, e o comprimento de onda da produção é dispositivo luminescente infravermelho de 2~14 μ M. A única carcaça de cristal de InAs pode igualmente ser usada para o crescimento epitaxial de materiais estruturais do superlattice de AlGaSb, e a produção dos lasers meados de-infravermelhos da cascata do quantum. Estes dispositivos infravermelhos têm boas perspectivas da aplicação no campos da detecção do gás e de uma comunicação de fibra ótica de pequenas perdas. Além, o único cristal de InAs tem a mobilidade de elétron alta e é um material ideal para dispositivos de salão.

Característica de produtos

●O cristal é crescido pela tecnologia líquido-selada de Czochralski (LEC) com tecnologia madura e desempenho elétrico estável


●O instrumento da orientação do raio X é usado para a orientação precisa, e o desvio da orientação de cristal é somente º do ± 0,5


●A bolacha é lustrada pela tecnologia (CMP) de lustro mecânica química, e a aspereza de superfície é menos do que 0.5nm


●Cumpra as exigências do uso de “fora da caixa”


●Os produtos especiais da especificação podem ser processados de acordo com exigências de usuário

Detalhe da especificação das bolachas

Parâmetros elétricos
Entorpecente Tipo

Concentração de portador

(cm-3)

mobilidade

(cm2V-1s-1)

densidade de deslocação

(cm2)

Un-lubrificado n-tipo <5x1016 ≥2x104 ≤50000
Sn-lubrificado n-tipo (5-20) x1017 >2000 ≤50000
S-lubrificado n-tipo (3-80) x1017 >2000 ≤50000
Zn-lubrificado P-tipo (3-80) x1017 60~300 ≤50000
Tamanho 2" 3"
Diâmetro (milímetros) 50.5±0.5 76.2±0.5
Espessura (um) 500±25 600±25
Orientação (100)/(111) (100)/(111)
Tolerane da orientação ±0.5º ±0.5º
Do comprimento (milímetros) 16±2 22±2
2st do comprimento (milímetros) 8±1 11±1
TTV (um) <10 <10
Curve (um) <10 <10
Entorte (um) <15 <15

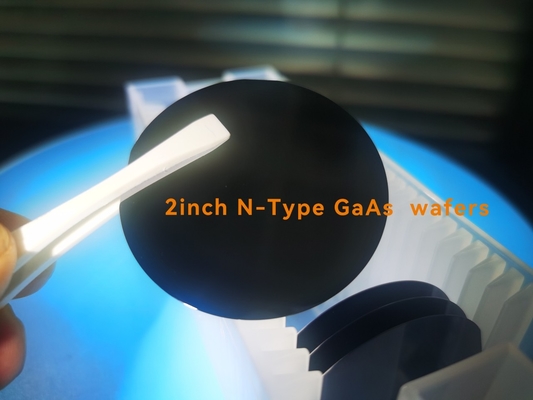

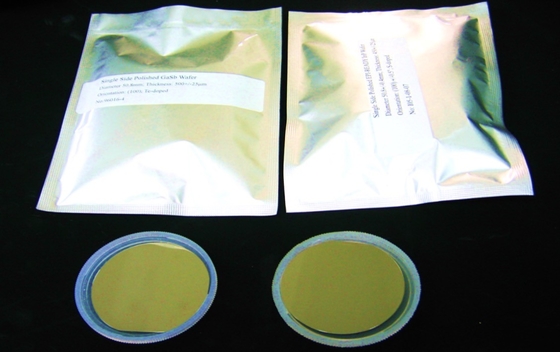

N-tipo/tipo Un-lubrificado bolachas GaSb 2inch InAs Wafers do GaAs 0N-tipo/tipo Un-lubrificado bolachas GaSb 2inch InAs Wafers do GaAs 1

A bolacha de Gap da bolacha de GaSb da bolacha do GaAs da bolacha do InP da bolacha de InSb da bolacha de InAs se você é mais interessante na bolacha do insb, envia-nos por favor e-mail

ZMSH, como um fornecedor da bolacha de semicondutor, oferece a carcaça do semicondutor e bolachas epitaxial de sic, GaN, composto do grupo de III-V e etc.
