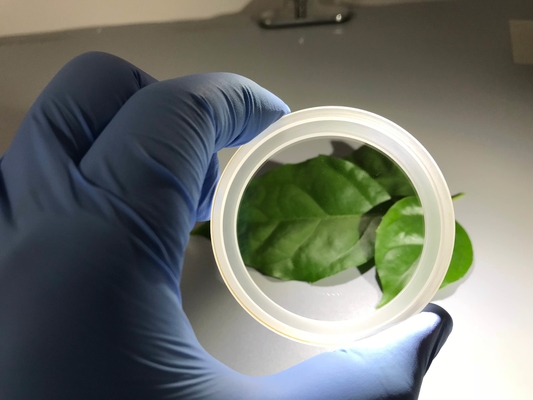

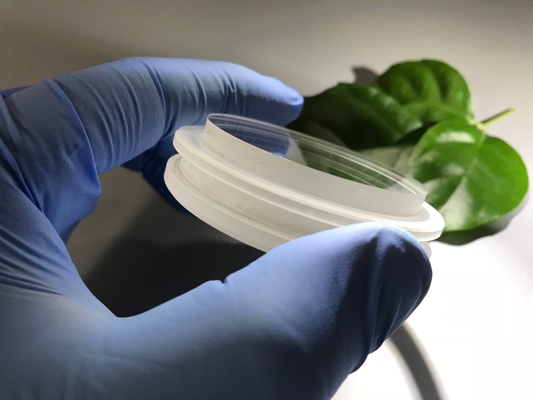

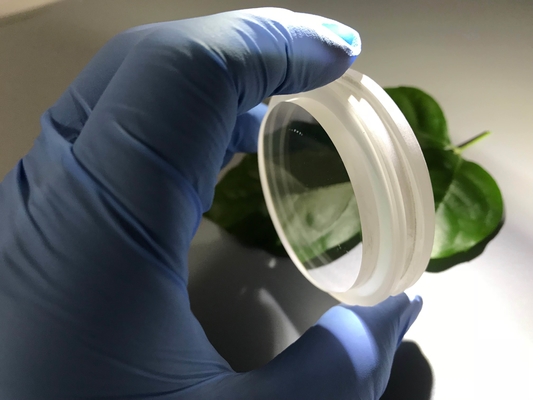

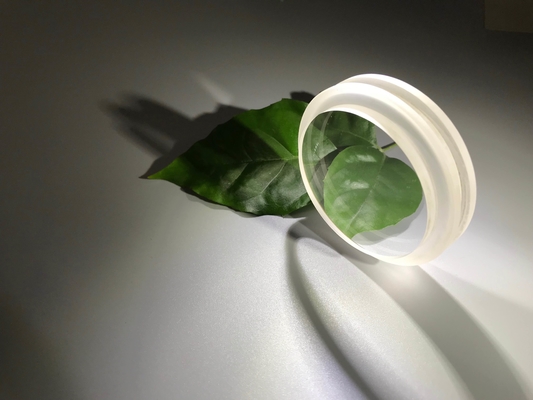

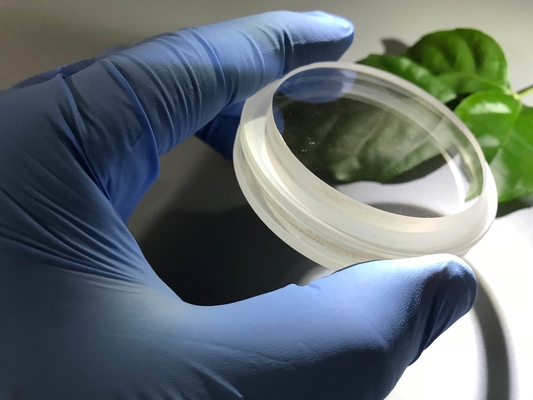

Vidro transparente de Sapphire Optical Windows Polished Flanges do vácuo

O vidro da safira é uma aplicação da safira sintética produzida geralmente sujeitando o pó do óxido de alumínio sob o calor e a pressão extremos. Promova o tratamento térmico remove os esforços internos antes de processar em folhas finas. A saída resultante é um material transparente que seja mais durável do que o vidro padrão. Tome a nota que uma safira sintética tem as mesmas propriedades físicas que a safira natural.

VANTAGENS DO VIDRO DA SAFIRA

As flanges do viewport do vácuo da safira dos produtos do Accu-vidro são avaliados para aplicações altas e ultrahigh do vácuo (UHV).

O uso da safira da pureza alta e as baixas ligas da expansão permitem que estes viewports sejam cozidos repetidamente para fora em temperaturas até a safira 350°C. nestes viewports são único um material anisotrópico de cristal sintético, sextavado que indique qualidades físicas, térmicas, dielétricas e óticas substancialmente diferentes quando medido ao longo dos machados diferentes. A orientação de cristal dos viewports dos produtos do Accu-vidro é normal à linha central ótica ou à orientação de 90°.

A safira UV da categoria tem uma escala de transmissão de 0.250µm a 4.50µm quando a safira regular tiver uma escala de transmissão de 0.30µm a 4.00µm. O revestimento de superfície pobre pode contribuir tanto quanto 10% às perdas de transmissão totais. Todos os viewports são fornecidos com as caras lisas que foram terminadas a uma risco-ESCAVAÇÃO 50-20. Os inclinações térmicos não devem exceder 20°C pelo minuto.

COMO FAZ O TI O TRABALHO?

As janelas de vidro da safira permitem que a janela seja montada tão perto à câmara como razoavelmente possível e permita o acesso o mais claro da superfície da janela no lado do ar. Estas janelas prata-são soldadas às luvas de Kovar®. São montados nos adaptadores de aço inoxidável da tubo-solda e no tipo flanges dos CF para o uso abaixo de 1x10-11, ou o tipo Kwik-Flange® do ISO. As soldagens opcionais da flange estão disponíveis como a encomenda especial.

As superfícies de Sapphire Window que são extremamente duras e a oferta resistente do risco um o mínimo de distorção e fornecem a transmissão clara máxima apropriada para a maioria de aplicações. Os viewports UV da categoria têm uma orientação de cristal de 90° normal à linha central ótica.

Características:

• Oferece a maior área distorção-livre da vista
• o ¾” e 1" são categoria UV.
• Índice magnético somente 1% 3% de Kovar®
• >Transmissão de 80% de 250nm (categoria UV) a 4000nm
• Montagem dos CF e da solda bakeable a 450°C, inclinação 25°C/Min
• Kwik-Flange® bakeable a 200°C

Nós podemos oferecer a “Sapphire Viewports” disponível em série de tamanhos padrão de 3/4 de polegada a 2 polegadas com uma variedade de opções da flange. As dimensões estão nas polegadas salvo disposição em contrário.

CUIDADO: Embora a safira tenha uma condutibilidade térmica razoável, para a segurança, nós recomendamos fortemente que nenhum viewport está exposto a uma rampa da temperatura de maior do que 2-3°C pelo minuto, e que nenhum viewport esteja exposto para dirigir a radiação térmica. Para limitar inclinações térmicos ao aquecer viewports, nós recomendamos a área de vista e a flange seja coberta com muitas camadas da folha de alumínio para atuar como um protetor reflexivo.
