tipo carcaças do método N de 6inch VGF do GaAs 2 graus fora das bolachas de 675um SSP

N-tipo carcaças un-lubrificadas 2degree do método de 2inch 3inch 4inch 6inch VGF do GaAs fora das bolachas de 675um SSP DSP GaAs
------------------------------------------------------------------------------------------------------------------------------

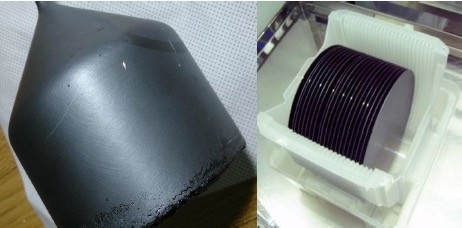

A bolacha do GaAs (arsenieto de gálio) é uma alternativa vantajosa ao silicone que tem evoluído na indústria do semicondutor. Menos consumo de potência e mais eficiência oferecidos por bolachas deste GaAs estão atraindo os jogadores do mercado para adotar estas bolachas, aumentando desse modo a procura para a bolacha do GaAs. Geralmente, esta bolacha é usada para fabricar semicondutores, diodos luminescentes, termômetros, circuitos eletrônicos, e barômetros, além de encontrar a aplicação na fabricação de ligas de baixa temperatura de fusão. Como o semicondutor e o circuito eletrônico as indústrias continuam a tocar em picos novos, o mercado do GaAs estão crescendo. O arsenieto de gálio da bolacha do GaAs tem o poder de gerar o laser da eletricidade. O cristal especialmente policristalino e único é o tipo dois principal de bolachas do GaAs, que são utilizadas na produção da microeletrônica e de ótica eletrónica para criar o LD, o diodo emissor de luz, e os circuitos da micro-ondas. Consequentemente, a escala extensiva de aplicações do GaAs, particularmente na ótica eletrónica e na indústria da microeletrônica está criando um influxo da procura no mercado da bolacha dos theGaAs. Previamente, os dispositivos optoelectronic foram usados principalmente em uma escala larga em comunicações óticas de curto prazo e em periféricos de computador. Mas agora, estão na procura para algumas aplicações emergentes tais como o lidar, a realidade aumentada, e o reconhecimento de cara. LEC e VGF são dois métodos populares que estão melhorando a produção de bolacha do GaAs com uniformidade alta de propriedades elétricas e da qualidade de superfície excelente. A mobilidade de elétron, a única junção faixa-Gap, uma eficiência mais alta, a resistência do calor e de umidade, e a flexibilidade superior são as cinco vantagens distintas do GaAs, que estão melhorando a aceitação de bolachas do GaAs na indústria do semicondutor.

SOBRE NOSSO ZMKJ

ZMKJ localiza na cidade de Shanghai, que é a melhor cidade de China, e nossa fábrica é fundada

na cidade de Wuxi em 2014. Nós especializamo-nos em processar uma variedade de materiais em bolachas, carcaças

e custiomized parts.components de vidro ótico amplamente utilizado na eletrônica, sistema ótico,

ótica eletrónica e muitos outros campos. Nós temos trabalhado igualmente proximamente com muitos domésticos

e as universidades, as instituições de pesquisa e as empresas ultramarinas, fornecem produtos personalizados

e serviços para seus projetos do R&D.

É nossa visão a manter um bom relacionamento da cooperação com nossos todos os clientes pelo nosso

bons reputatiaons. assim nós igualmente podemos fornecer algumas outras carcaças dos materiais como o gosto:

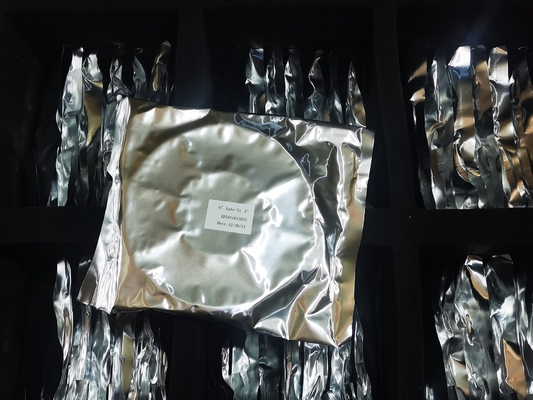

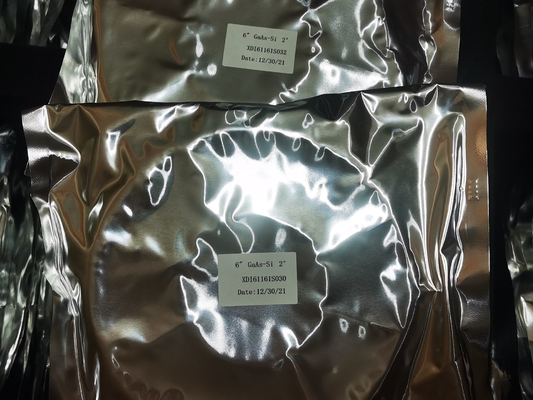

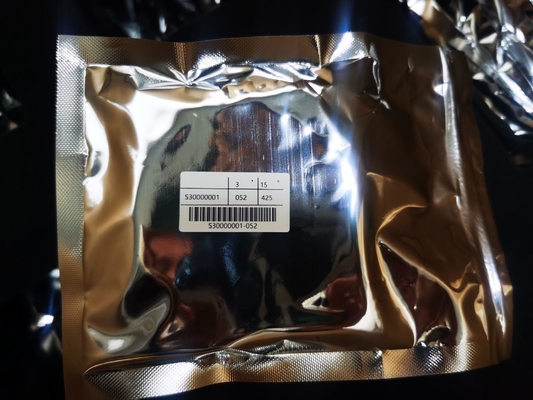

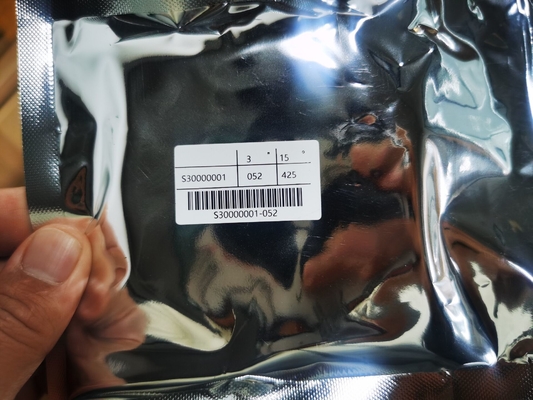

Empacotamento – Logistcs
Os interesses de Worldhawk detalham cada do pacote, limpeza, antiestática, tratamento de choque.
De acordo com a quantidade e a forma do produto, nós tomaremos um processo de empacotamento diferente!

FAQ –
Q: Que você pode fornecer a logística e o custo?
(1) nós aceitamos DHL, Fedex, TNT, UPS, EMS, SF e pela CORRENTE DE RELÓGIO

e condição do pagamento do depósito de 50%, 50% antes da entrega.

Q: Que é o prazo de entrega?
Para o inventário: a entrega é 5 dias úteis após a ordem.
Para produtos personalizados: a entrega é as 2 ou 3 semanas de trabalho após a ordem.

Q: Que é o MOQ?
(1) para o inventário, o MOQ é 5pcs.
(2) para produtos personalizados, o MOQ é 10pcs-30pcs.
Q: Você tem o relatório de inspeção para o material?
Nós podemos fornecer o relatório de detalhe para nossos produtos.
